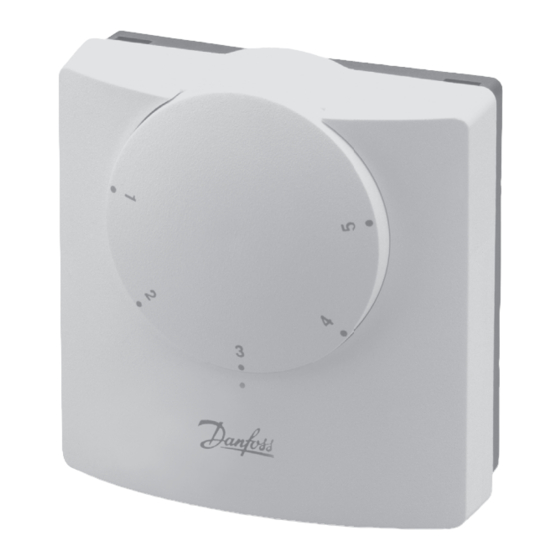

RET 24
Electronic thermostat
RET 24
RET 24NSB
RET 24VF
Certification Mark

Publicité

loading

Sommaire des Matières pour Danfoss RET 24

  • Page 1 RET 24 Electronic thermostat RET 24 RET 24NSB RET 24VF Certification Mark...
  • Page 3 GB - Specifi cation - Spécifi cations D - Tecnishe Daten ES - Especifi caciones DK - Specifi cations NL - Technische Specifi caties GR - ÐñïäéáãñáöÞ PL - Specyfi kacja LT - Specifi kacija - Specifi cazioni 16-17 GB - Mounting / F - Montage / D - Befestigung / ES - Montaje / DK - Montering / NL - Montage / GR - ÅãêáôÜóôáóç...
  • Page 4 What is a room thermostat? ... an explanation for householders A room thermostat simply switches the heating system on and off as necessary. It works by sensing the air temperature, switching on the heating when the air temperature falls below the thermostat setting, and switching it off once this set temperature has been reached.
  • Page 5 The heating system will not work if a timeswitch or programmer has switched it off. The way to set and use your room thermostat is to fi nd the lowest temperature setting that you are comfortable with, and then leave it alone to do its job.
  • Page 6 Specifi cation Specifi cations Temperature range 5-30°C Construction BS EN60730-2-9 Maximum Ambient Temperature 45°C IP Rating IP20 Supply Voltage 24Vac, 50/60Hz Switch Rating 3(1)A Switch Type Control Pollution Situation Degree 2 Rated Impulse Voltage 2.5kV Ball Pressure Test 75°C...
  • Page 7 Spécifi cations F F F Spécifi cations Plage de températures 5-30°C Normes de fabrication BS EN60730-2-9 Température ambiante maximale 45°C Indice de protection IP20 Tension d’alimentation 24Vac, 50/60Hz Caractéristique de commutateur 3(1)A Type de commutateur Etat du contrôle de pollution Degré...
  • Page 8 Tecnishe Daten Technische Daten Temperaturbereich 5-30°C Bauart BS EN60730-2-9 Maximale Umgebungstemeratur 45°C Schutzart IP20 Betriebsspannung 24Vac, 50/60Hz Nominaler Kontaktstrom 3(1)A Schalterart Emissionswerte Grad 2 Nennimpulsspannung 2.5kV Kugeldruckprüfung 75°C...
  • Page 9 Especifi caciones Especifi caciones Rango de temperatura 5-30°C Fabricación BS EN60730-2-9 Temperatura ambiente máxima 45°C Protección IP IP20 Alimentación 24Vac, 50/60Hz Carga del interruptor 3(1)A Tipo de interruptor Estado de control de polución Grado 2 Tensión del impulso 2.5kV Ensayo de presión con bola 75°C...
  • Page 10 Specifi cations Specifi cations Temperaturområde 5-30°C Konstruktionsnorm BS EN60730-2-9 Maks. omgivende temperatur 45°C Tæthedsgrad IP20 Forsyningsspænding 24Vac, 50/60Hz Kontaktbelastning 3(1)A Kontakttype Kontrol Forunenings Situation Grad 2 Nominel Impuls Spænding 2.5kV Kugle tryk test 75°C...
  • Page 11 Technische Specifi caties Technische Specifi caties Temperatuurbereik 5-30°C Fabrikage norm BS EN60730-2-9 Maximale omgevingstemperatuur 45°C Beschermingsfaktor IP20 Voedingsspanning 24Vac, 50/60Hz Kontakt belasting 3(1)A Kontakt type Emissie waarde Niveau 2 Nominale piekspanning 2.5kV Kogeltest 75°C...
  • Page 12 ÐñïäéáãñáöÞ ÐñïäéáãñáöÞ Ðåñéï÷Þ èåñìïêñáóéþí 5-30°C ÐñïäéáãñáöÝò ó÷åäéáóìïý BS EN60730-2-9 45°C ÌÝãéóôç èåñìïêñáóßá ðåñéâÜëëïíôïò ÏíïìáóôéêÞ ôéìÞ IP IP20 ÔÜóç ôñïöïäüôçóçò 24Vac, 50/60Hz ÏíïìáóôéêÞ ôéìÞ äéáêüðôç 3(1)A Ôýðïò äéáêüðôç ÊáôÜóôáóç åëÝã÷ïõ ñýðáíóçò Âáèìïý 2 ÏíïìáóôéêÞ ôÜóçò þèçóçò 2.5kV ÄïêéìÞ óöáéñéêÞò ðßåóçò 75°C...
  • Page 13 Specyfi kacja Specyfi kacja Zakres temperatury 5-30°C Zgodność z normą BS EN60730-2-9 Maksymalna temperatura 45°C otoczenia Stopień ochrony IP20 Napięcie zasilania 24Vac, 50/60Hz Obciążalność styków 3(1)A Typy wbudowanych przekaźników Dokładność regulacji Degree 2...
  • Page 14 Specifi kacija Specifi kacija Temperatūros diapazonas 5-30°C Atitinka standartus BS EN60730-2-9 45°C Didžiausia aplinkos temperatūra IP parametras IP20 Maitinimo įtampa 24Vac, 50/60Hz Jungiklio parametras 3(1)A Jungiklio tipas Kontroliuojama tarša 2 lygis Nominali impulso átampa 2.5kV Rutulinio slëgio bandymas 75°C...
  • Page 15 Specifi cazioni Specifi cazioni Intervallo temperatura 5-30°C Standard di progetto BS EN60730-2-9 Temperatura ambiente massima 45°C Grado di protezione IP20 Tensione di alimentazione 24Vac, 50/60Hz Corrente nominale interruttore 3(1)A Tipo di interruttore Livello antinquinamento Livello 2 Tensione nominale impulsi 2.5kV Prova di pressione con sfere 75°C...
  • Page 16 GB - Mounting / F- Montage / D - Befestigung / ES - Montaje / DK - Montering / NL - Montage / GR - ÅãêáôÜóôáóç / PL - Montaż / LT - Montavimas / I - Montaggio (5FT)
  • Page 17 GB - Mounting / F- Montage / D - Befestigung / ES - Montaje / DK - Montering / NL - Montage / GR - ÅãêáôÜóôáóç / PL - Montaż / LT - Montavimas / I - Montaggio...
  • Page 18 GB - Wiring / F- Câblage / D - Verkabelung / ES - Cableado / DK - Ledningsføring / NL - Aansluitingen / GR - ÓõñìÜôùóç / PL - Podłączanie przewodów / LT - Laidai / I - Cablaggio...
  • Page 19 RET 24 24 Volt AC 50/60Hz...
  • Page 20 RET 24VF 24 Volt AC 50/60Hz...
  • Page 21 RET 24NSB 24 Volt AC 50/60Hz...
  • Page 22 GB - Mounting / F- Montage / D - Befestigung / ES - Montaje / DK - Montering / NL - Montage / GR - ÅãêáôÜóôáóç / PL - Montaż / LT - Montavimas / I - Montaggio...
  • Page 23 GB - Locking & limiting / F - Verrouillage & Limitation / D - Sperren & Begrenzen / ES - Bloquear y Limitar / DK - Låsning og begrænsning / NL - Blokkeren & Begrenzen GR - ÁóöÜëéóç êáé ðåñéïñéóìüò / PL - Zamknięcie i ograniczenie / LT - Blokavimas ir ribojimas / I - Bloccaggio e esclusioni...
  • Page 24 Part No 3449 Issue 3 05/06...

Ce manuel est également adapté pour:

Ret 24nsbRet 24vf
