Manuel d'installation et de fonctionnement

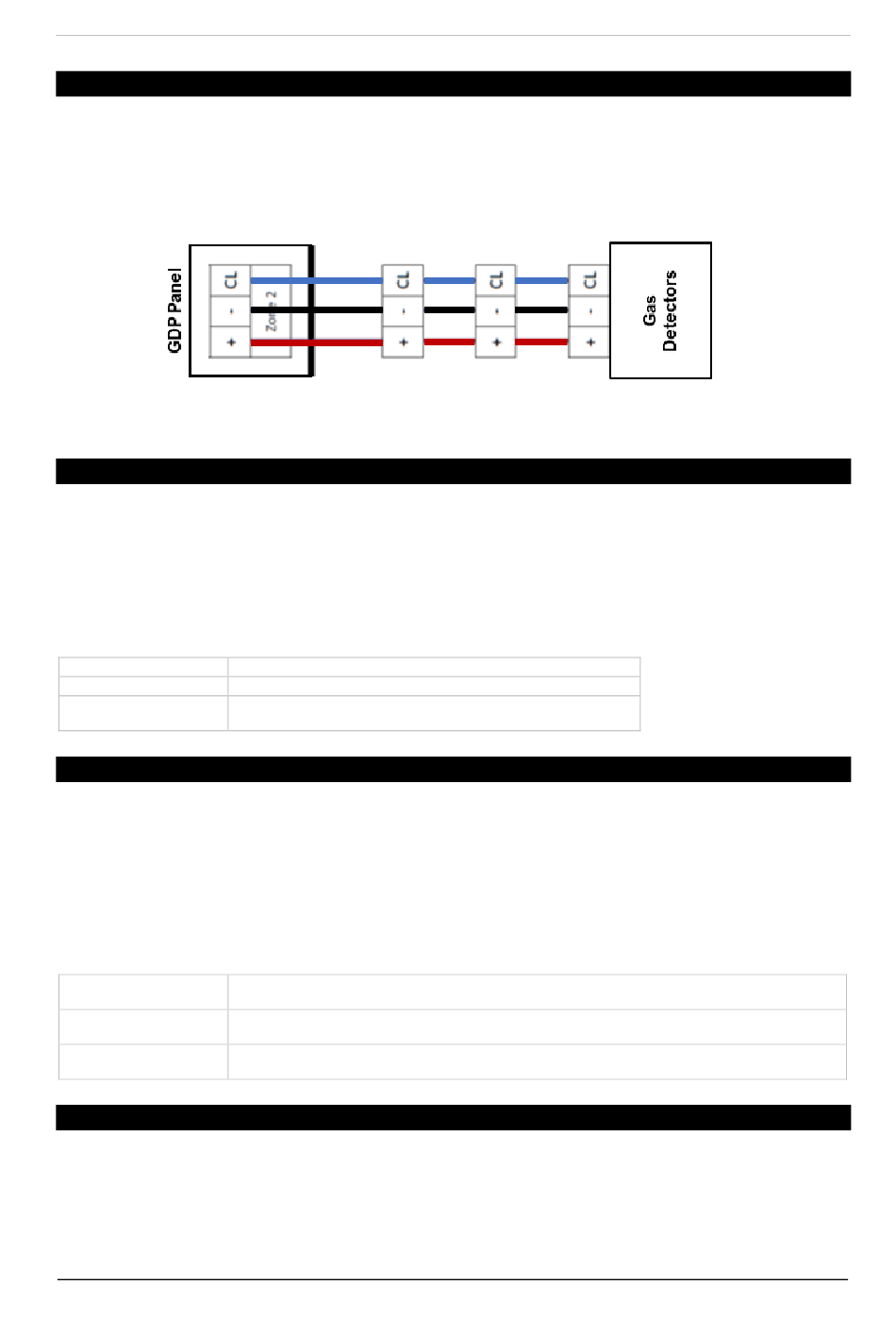

Câblage de votre détecteur
L'alimentation est fournie à un détecteur via le terminal GDP [+ / -] et à l'aide du terminal du panneau [ZONE DE
DÉTECTION DE GAZ].
Si vous utilisez un panneau GDP, vous devrez utiliser la borne [C/L] du détecteur comme relais d'alarme.
Commutateur BMS
Le GDP4 peut être intégré à un BMS pour établir ou couper un circuit gaz ouvert/gaz fermé, (vanne ouverte ou
vanne fermée). Cela indiquera au BMS si l'alimentation électrique est envoyée ou non à l'électrovanne. Un
commutateur DIP est présent sur le circuit imprimé GDP4 étiqueté [BMS]. Son réglage d'usine est en position
« OFF » qui signale au BMS si le gaz est ouvert/fermé.
Lorsque placé en position « ON », le GDP4 ne signalera le BMS qu'en cas de défaut, c'est-à-dire lorsque du gaz
est détecté, le bouton d'arrêt d'urgence est activé, etc.
COMMUTATEUR BMS
OFF
ON
Commutateur de réinitialisation automatique
Le panneau dispose d'une fonction de réinitialisation automatique intégrée. Le panneau a une fonction de
réinitialisation automatique intégrée. Un commutateur DIP est situé sur le circuit imprimé et marqué [AUTO
RESET].
Celui-ci est réglé en usine sur la position « Off », c'est-à-dire que lorsque l'alimentation est rétablie après une
coupure ou une perte de courant, le panneau doit être redémarré manuellement. Lorsqu'il est activé, le système
redémarre automatiquement lorsque le courant est rétabli et peut être réinitialisé après une alarme incendie et
lorsque l'alarme est validée.
COMMUTATEUR
AUTOMATIQUE
OFF
ON
Configuration des commutateurs de zone 1 - 4
Des commutateurs DIP sont présents sur le circuit intégré de GDP4 et marqués [ZONE 1] à [ZONE 4].
Leur configuration d'usine est en position « Off ». Vous devez, pour chacune des zones de détection de gaz que
vous utilisez, vous assurer que la zone pertinente a été activée. Les zones que vous n'utilisez pas doivent rester
désactivées.
Rév. : 01
SIGNAL BMS
Gaz ouvert ou fermé uniquement.
Condition d'erreur, c'est-à-dire présence de gaz détectée,
bouton d'arrêt d'urgence activé.
ÉTAT
Le panneau doit être redémarré manuellement à la suite d'une coupure/perte de courant et/ou
d'une alarme.
Le panneau redémarre automatiquement lorsque l'alimentation est rétablie et peut être réinitialisé
à distance via un panneau d'incendie.
Merlin GDP4
6
