Manuel d'installation et de fonctionnement

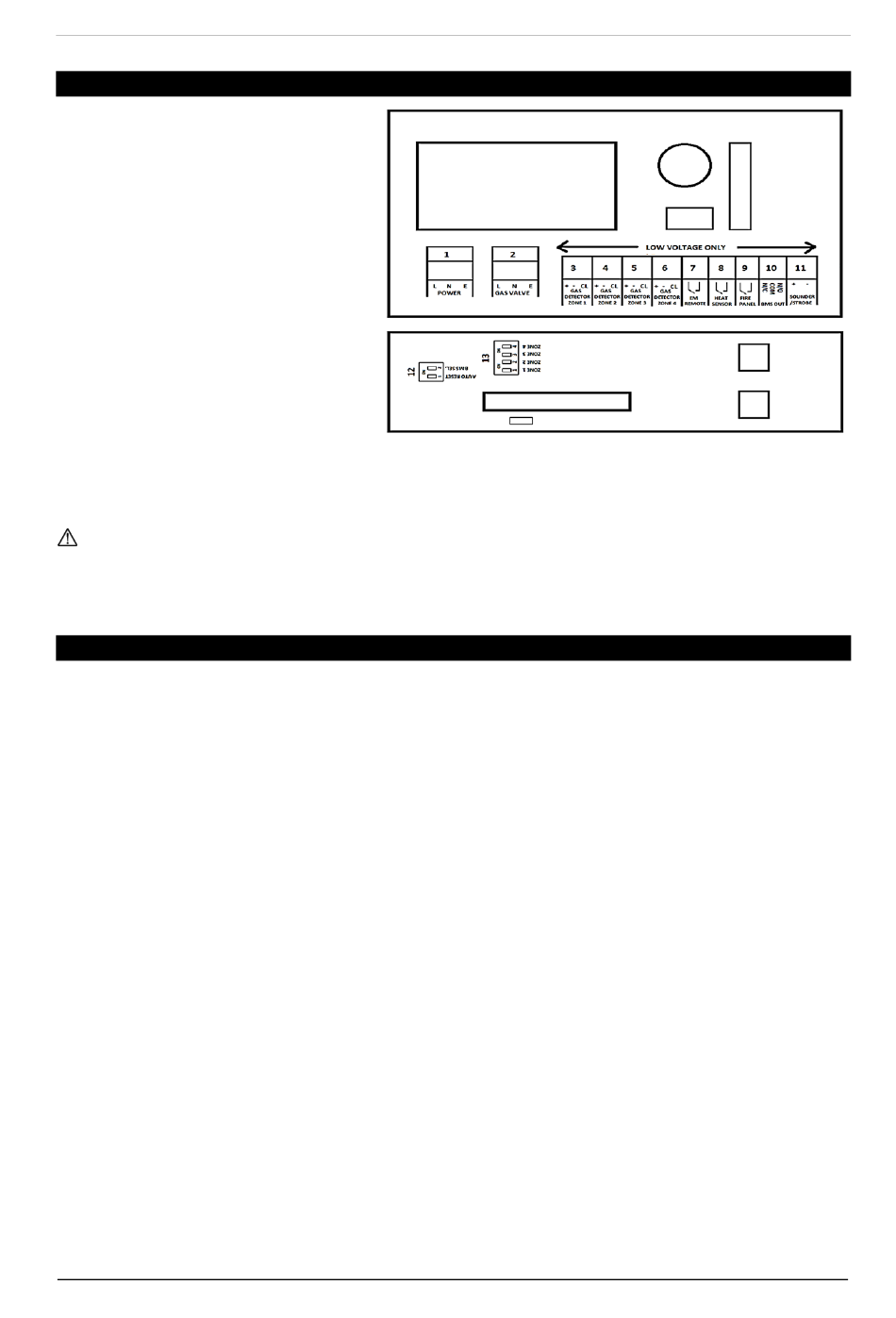

Vue d'ensemble du panneau interne
1.
Entrée alimentation secteur 100-120 V AC
2.
Sortie électrovanne à gaz 100-120 V AC.
3.
Alimentation du détecteur de gaz 24 V DC
(zone 1)
4.
Alimentation du détecteur de gaz 24 V DC
(zone 2)
5.
Alimentation du détecteur de gaz 24 V DC
(zone 3)
6.
Alimentation du détecteur de gaz 24 V DC
(zone 4)
Boutons d'arrêt d'urgence à distance
7.
Capteur de chaleur : Liens fusibles
8.
Connexion au panneau incendie
9.
Contacts de sortie BMS.
10.
Alarme sonore/stroboscopique 24 V DC
11.
Commutateur - Sélection BMS et
12.
réinitialisation automatique
Commutateur - Activation/Désactivation
13.
Zone 1, 2, 3 & 4
Remarque : Les borniers sont de type fiche/prise et peuvent être retirés pour faciliter le câblage.
Soyez prudent en créant un accès pour les câbles - Les dommages causés au circuit imprimé annuleront
toute garantie!
Les détecteurs sont vendus séparément et expédiés en rouge pré-étalonnés et configurés!
Vue d'ensemble des connexions au panneau
ALIMENTATION/ENTRÉE L'alimentation secteur 100-120 V DC est fournie à la borne [POWER/LINE IN] via un
câble à 3 conducteurs avec fusible de 3 A. Lors de la connexion de l'alimentation secteur au panneau, le voyant
LED d'alimentation s'allume – Celui-ci est situé à l'avant.
VANNE DE GAZ Sortie d'alimentation électrique 100-120 V AC de la borne [VALVE OUT] via un câble à 3
conducteurs vers une électrovanne de gaz, qui peut fermer l'alimentation en gaz en cas d'alarme.
DÉTECTEUR DE GAZ (zones 1 à 4) L'alimentation 24 V DC des détecteurs de gaz est raccordée aux bornes [GAS
DETECTOR ZONE]. Pour plus d'informations, consultez la section : Câblage de votre détecteur.
EM À DISTANCE Un interrupteur ouvert/fermé pour les boutons d'arrêt d'urgence à distance marqué comme [EM
STOP].
CAPTEUR THERMIQUE Un interrupteur ouvert/fermé pour les capteurs/liens thermiques marqué comme [HEAT
SENSOR].
PANNEAU D'INCENDIE Un interrupteur ouvert/fermé pour les alarmes incendie marqué sur le circuit imprimé
comme [FIRE PANEL].
SORTIE BMS Des connexions sont disponibles sur la carte pour les systèmes BMS (systèmes de gestion des
bâtiments). Ce sont des connexions libres de tension. Il s'agit d'un relais qui change d'état lorsqu'il est en alarme ou
lorsque du gaz est détecté et utilisé conjointement avec la sortie 24 V CC et d'autres relais externes qui affectent
d'autres dispositifs et commandes tels que les ventilateurs de purge, les alarmes sonores, etc.
Sortie ALARME SONORE-STROBOSCOPIQUE Sortie 24 V CC pour une alarme sonore externe/éclairage
stroboscopique qui s'active en cas d'alarme.
