Manuel d'installation et de fonctionnement
Installation
Application typique, emplacement et positionnement
Le Merlin GDP4 est un panneau de détection de gaz multizones de sécurité qui peut être utilisé dans de
nombreuses applications telles que les usines, les parkings, les centres commerciaux et le plus souvent – les
chaufferies. Il peut être utilisé avec jusqu'à 12 détecteurs de gaz Merlin pour la surveillance et la détection des
niveaux de gaz, incluant le monoxyde de carbone, le gaz de pétrole liquide et le méthane.
Le panneau de commande peut être intégré à, mais sans s'y limiter, un BMS (système de gestion du bâtiment ou
Building Management System en anglais), à un panneau d'incendie, à des alarmes externes et à des boutons
d'arrêt d'urgence à distance.
L'emplacement des détecteurs variera en fonction de l'usage prévu et du gaz cible. Ils doivent être situés près de
l'endroit où les gaz nocifs pourraient s'accumuler rapidement et les zones identifiées comme à risque.
La composition du gaz visé et sa densité par rapport à l'air sont utilisées comme base pour déterminer la hauteur
recommandée de placement du détecteur. En général, la hauteur d'installation d'un détecteur de gaz lourd (comme
le propane) serait proche du point le plus bas de la zone, et pour un gaz léger (comme le méthane) serait proche du
point le plus élevé de la zone.
Ces hauteurs recommandées peuvent varier en fonction des conditions de débit et de température de l'air, en plus
de l'application et de l'emplacement proposés - ceci est particulièrement évident avec les capteurs
d'appauvrissement en oxygène, et le gaz cible pour lequel ils sont utilisés.
Gaz cible
Gaz naturel/méthane (NG)
Gaz de pétrole liquéfié (LPG)
Monoxyde de carbone (CO)
Hydrogène (H2)
Oxygène (O )
2
* Si vous installez et surveillez l'appauvrissement en oxygène, tenez compte de la densité du gaz pour son
application et positionnez le détecteur en conséquence, c'est-à-dire au niveau du sol pour les gaz à haute densité.
Le panneau de commande doit être situé à l'écart de la zone qu'il surveille et accessible à des fins d'observation de
l'état et d'alarme. Il doit être situé à l'extérieur de la zone dangereuse qu'il surveille. Un accès facile est nécessaire
à la fois à des fins d'observation de l'état et d'alarme.
Accès et installation
Le système est conçu pour un montage en surface et doit être installés par un entrepreneur agréé et assuré ou une
personne compétente.

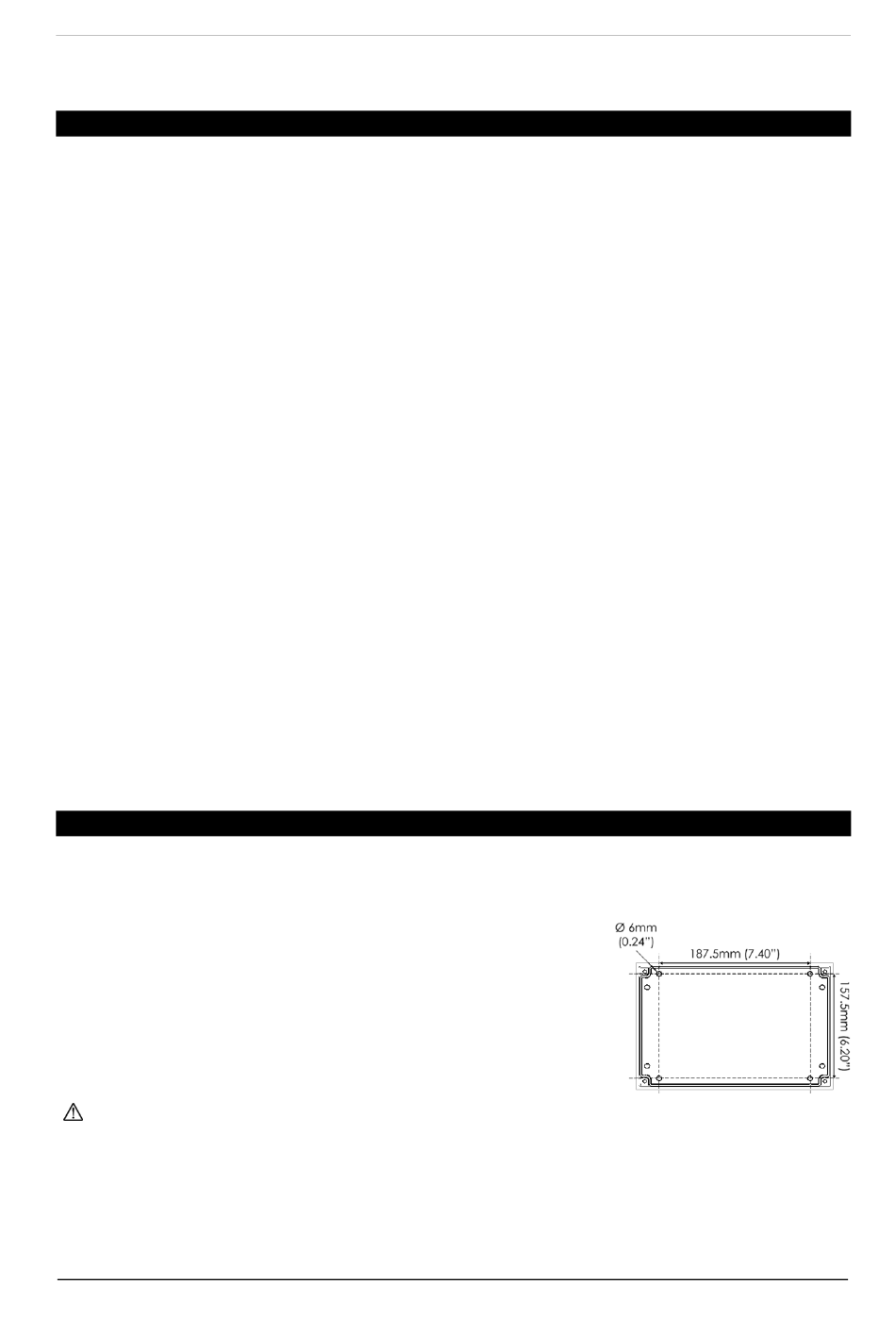

Retirez soigneusement le couvercle avant de l'unité en dévissant les
quatre boulons situés à chaque coin. Pour ce faire, utilisez la clé à douille
fournie. Marquez les quatre trous de vis situés à l'arrière du boitier sur le
mur et assurez-vous que la surface du mur est plate pour éviter toute
déformation de la base.
Après avoir effectué le montage et les connexions, replacez le couvercle
avant et insérez les bouchons de sécurité sur les quatre boulons.
L'accès à l'intérieur du panneau, lors de tous type de travaux, doit être effectué par une personne
compétente.
Avant d'effectuer tout travail, assurez-vous que toutes réglementations locales et procédures du site
applicables sont suivies.
Nous recommandons que tous les systèmes de détection de gaz Merlin soient mis en service par un
ingénieur compétent/formé pour garantir une installation et un fonctionnement corrects. Contactez CGS
pour plus d'information.
Rév. : 01
Emplacement typique
Niveau haut – 300 mm (1pi) du plafond
Niveau bas – 300 mm (1pi) du niveau du sol
Zone de respiration – 1 700 mm (5 pi 6 po) du niveau du sol
Niveau haut – 300 mm (1pi) du plafond
* Zone de respiration – 1 000 à 1 500 mm (3 à 5 pi) du niveau du sol
Merlin GDP4
