1
Caractéristiques:
80 mm
2
Installation:
!
Document non contractuel. Nous nous réservons le droit à tout moment, dans un souci constant d'évolution et d'amélioration
de nos modèles, de leur apporter toutes modifications techniques que nous jugerons utiles. © SOMFY nv. 05/2001
inteo

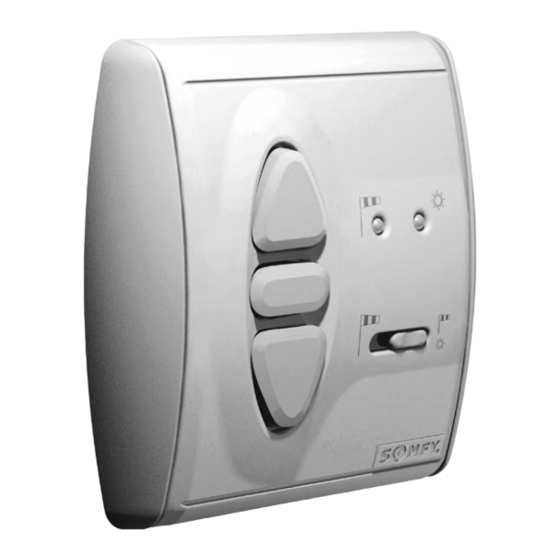

Le SOLIRIS IB est une commande centrale vent/soleil pour stores et vénitiens piloté par
des Centralis Uno IB. Il s'utillise avec le capteur filaire SOLIRIS (vent/soleil). Il est aussi
possible de brancher un capteur de pluie sur SOLIRIS IB.
S'il y a suffisamment de soleil les stores/vénitiens seront pivotés vers la position "ouvert"
ou vers une position intermédiaire. Différents temporisations veillent à ce que les
stores/vénitiens, en temps variable ne se ferment pas et ne s'ouvrent pas
continuellement. La fonction soleil peut être éliminée.
Les commandes centrale manuelles sur le Soliris IB sont uniquement possible si
le switch est mis sur la position "vent".
Si la vitesse de vent est trop élevée, les stores/vénitiens remontent et les commandes
manuelles ne peuvent plus être effectués. La fonction vent est une fonction de sécurité et
a toujours priorité.
80 mm
33 mm 17 mm
L'automatisme SOLIRIS IB est compatible avec tous les moteurs standard SOMFY (LS, (S)LT,
IPSO). Le câblage s'effectue selon le schéma ci-après. Respecter les normes électriques
R.G.I.E., ainsi que les points suivants:
❒couper l'alimentation secteur avant l'intervention,
❒après installation, aucune traction ne doit s'effectuer sur les borniers,
❒brancher les fils de terre, sauf des moteurs classe II
à la pose
SOLIRIS IB
Tension secteur:
Indice de protection:
Produit classe:
Température de fonctionnement:
Milieu normalement pollué.
Nous, Somfy , déclarons que ce produit est conforme aux
exigences essentielles et autres dispositions pertinentes de la
directive 1999/5/EC. Une déclaration de conformité est mise à
disposition à l'adresse internet www.somfy.com Rubrique CE
220 – 240V ~ 50/60Hz
IP 40
II
+5°C à +40°C
Contact relais:
500mA / 50V
.
SOLIRIS IB
EN60669
EN50081-1
EN50082-1
1
