1
Caractéristiques:
2
Installation
Avant d'effectuer le branchement, vous devez lire attentivement la notice.
2.1
Montage
Plastron
Commande
Document non contractuel. Nous nous réservons le droit à tout moment, dans un souci constant
d'évolution et d'amélioration de nos modèles, de leur apporter toutes modifications techniques que nous
jugerons utiles. © SOMFY nv. 03/2001
à la pose
inteo

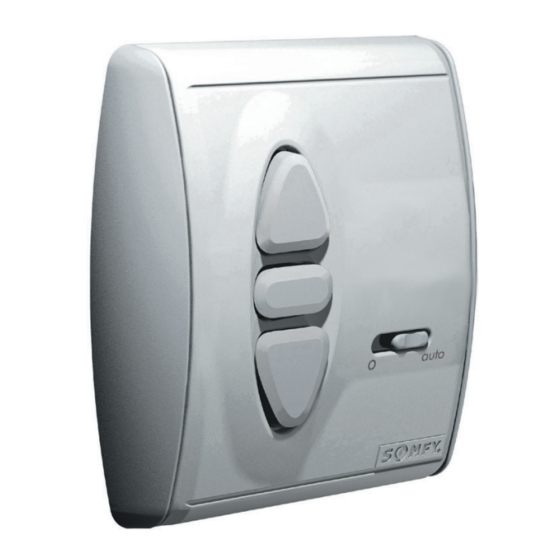

Le CENTRALIS UNO RTS est composé d'une commande individuelle pour des
moteurs AC et d'un récepteur RTS intégré. Le CENTRALIS UNO RTS est compatible
avec les émetteurs RTS ou RT.
Il est possible de verrouiller la commande RTS avec l'inverseur O/auto.
•
Il est possible de programmer 1 ou 2 positions intermédiaires.
•
80 mm
33 mm 17 mm
80 mm
Plaque de montage
Cadre
CENTRALIS UNO RTS
• Alimentation : 220-240V 50Hz.
• Produit de classe II
• Indice de protection: IP40.
• Relais de sortie : 250V~ 3A
• Temporisation de sortie : 180s.
• Milieu normalement pollué.
• Température de service: +5°C à +40°C
Nous, Somfy , déclarons que ce produit est conforme aux
exigences essentielles et autres dispositions pertinentes de la
directive 1999/5/EC. Une déclaration de conformité est mise à
disposition à l'adresse internet www.somfy.com Rubrique CE
La portée de l'émetteur radio peut être limitée par le type de matériau de
construction utilisé.
Afin d'utiliser au maximum la distance de portée, nous vous conseillons
de respecter la distance minimale de 30 cm entre l'émetteur RTS et le
récepteur RTS.
Ne placez pas le Centralis Uno RTS à proximité de surfaces ou de
structures métalliques.
Certains émetteurs puissants (par. ex. écouteurs et casques radio sans
Mur
fil), qui utilisent la même fréquence que le Centralis Uno RTS peuvent
influencer le bon fonctionnement.
Centralis Uno RTS
