3.

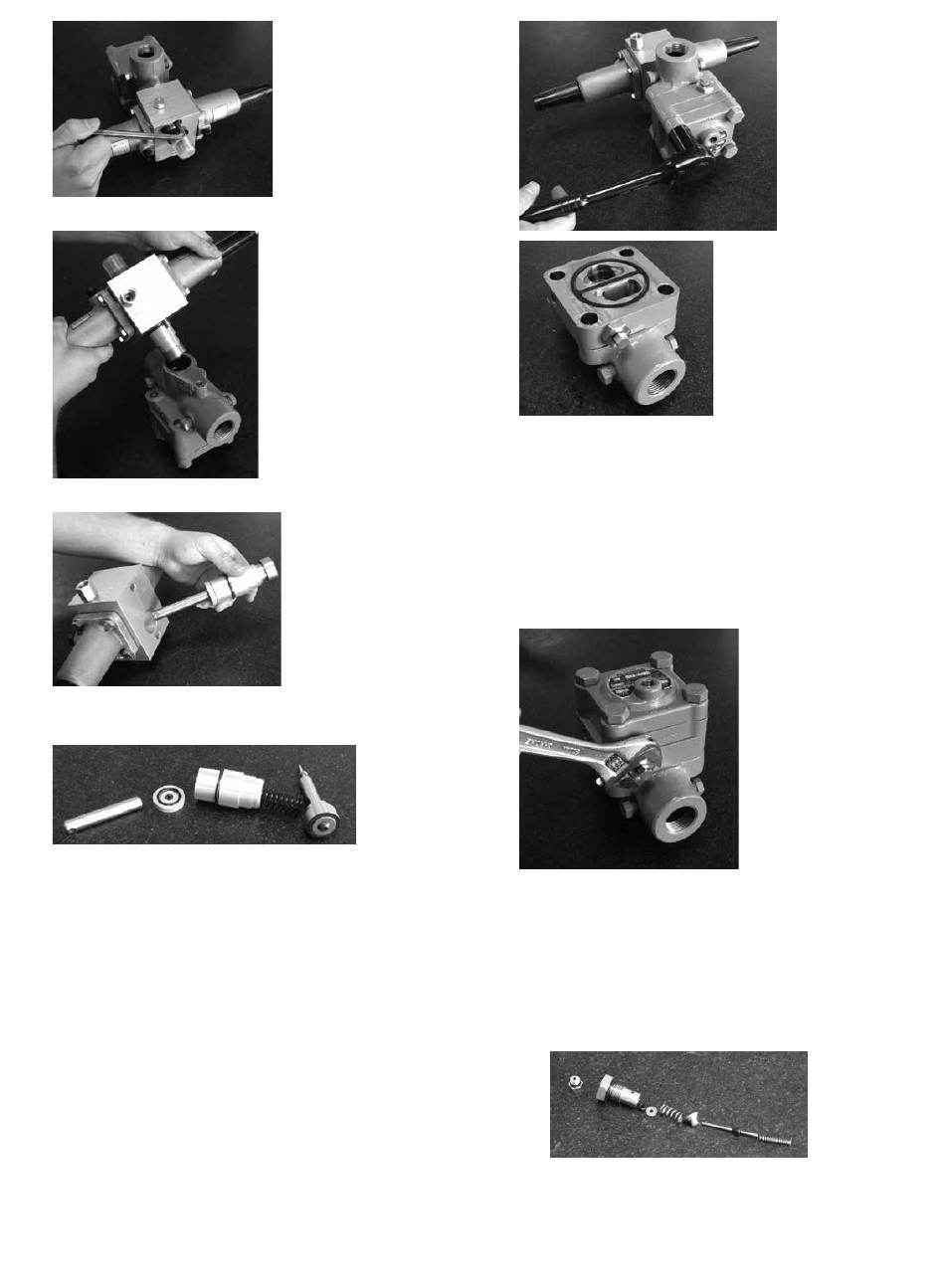

Tirez l'ensemble actionneur hors du corps principal.
4.
Tirez l'ensemble arbre principal hors du bloc d'actionneur.
5.
Utilisez une clé Allen de 5/32" pour retirer la vis de clapet.
6.
Dévissez l'arbre de réinitialisation, l'ensemble se séparera.
7.
Inspectez et/ou remplacez les joints suivants
•
Joint de clapet (réinstallez-le à sec)
•
Joint torique de couvercle de ressort (réinstallez-le en
appliquant le produit Lubriplate 105).
•
Joint torique de plaque de ressort (réinstallez-le en appliquant
le produit Lubriplate 105).
•
Joint torique d'arbre (réinstallez-le en appliquant le produit
Lubriplate 105.
Remplacement des joints dans l'ensemble siège de vanne Slam
Shut (et le régulateur Flowgrid, le cas échéant)
1.
Débranchez la tuyauterie de raccordement et les accessoires (le
cas échéant)
2.
Utilisez une clé de 13/16" pour retirer les quatre vis d'assemblage
de la plaque supérieure.
Copyright 2021 Baker Hughes Company. Tous droits réservés.
3.
Retirez les pièces du corps.
4.
Inspectez et/ou remplacez les joints suivants
•
Joint de Corps (Qté 2) (réinstallez-les à sec)
•
Joint torique de siège de vanne Slam Shut (réinstallez-le en
appliquant le produit Lubriplate 105).
•
Membrane (le cas échéant) (réinstallez-la à sec)
Remplacement des joints de l'ensemble égalisateur (purge)
1.
Utilisez une clé de 7/8" pour retirer le chapeau de purge et
l'ensemble.
2.
Inspectez et/ou remplacez les joints suivants
•
Joint torique de chapeau (réinstallez-le en appliquant le
produit Lubriplate 105)
•
Joint torique de tige (réinstallez-le en appliquant le produit
Lubriplate 105)
•
Joint torique d'orifice (réinstallez-le en appliquant le produit
Lubriplate 105)
•
Tige et clapet (réinstallez-les à sec)
Remarque : Le remplacement des joints de l'ensemble avec fonction de
protection contre la surpression, de l'ensemble avec fonction de protection
contre la sous-pression ou de l'ensemble arbre principal peut être effectué
avec le bloc actionneur de la vanne Slam Shut retiré du corps. Il n'est pas
nécessaire de retirer le corps de la conduite lors de l'entretien de la vanne
Slam Shut ou du régulateur Flowgrid.
Manuel d'instructions des vannes Mooney Flowgrid Slam Shut 1" | 9
