Fonctionnement
Pulsé DIR A
Fonctionnement
Pulsé DIR B
Arrêter le
fonctionnement
en mode pulsé
6.4 LED d'état
Lorsque l'unité est en "mode d'apprentissage" ou en "mode de fonctionnement",
vous pouvez déterminer l'état du RLD200 à l'aide des LED prévues à cet effet. Ces
LED d'état se trouvent sur le circuit imprimé de commande X1 (LED A et B) et sur
le circuit imprimé moteur X2 (RUN LED). Voir §5.4. Les codes LED sont évoqués à
partir de §7.2 et leur signification est expliquée dans §9.2.

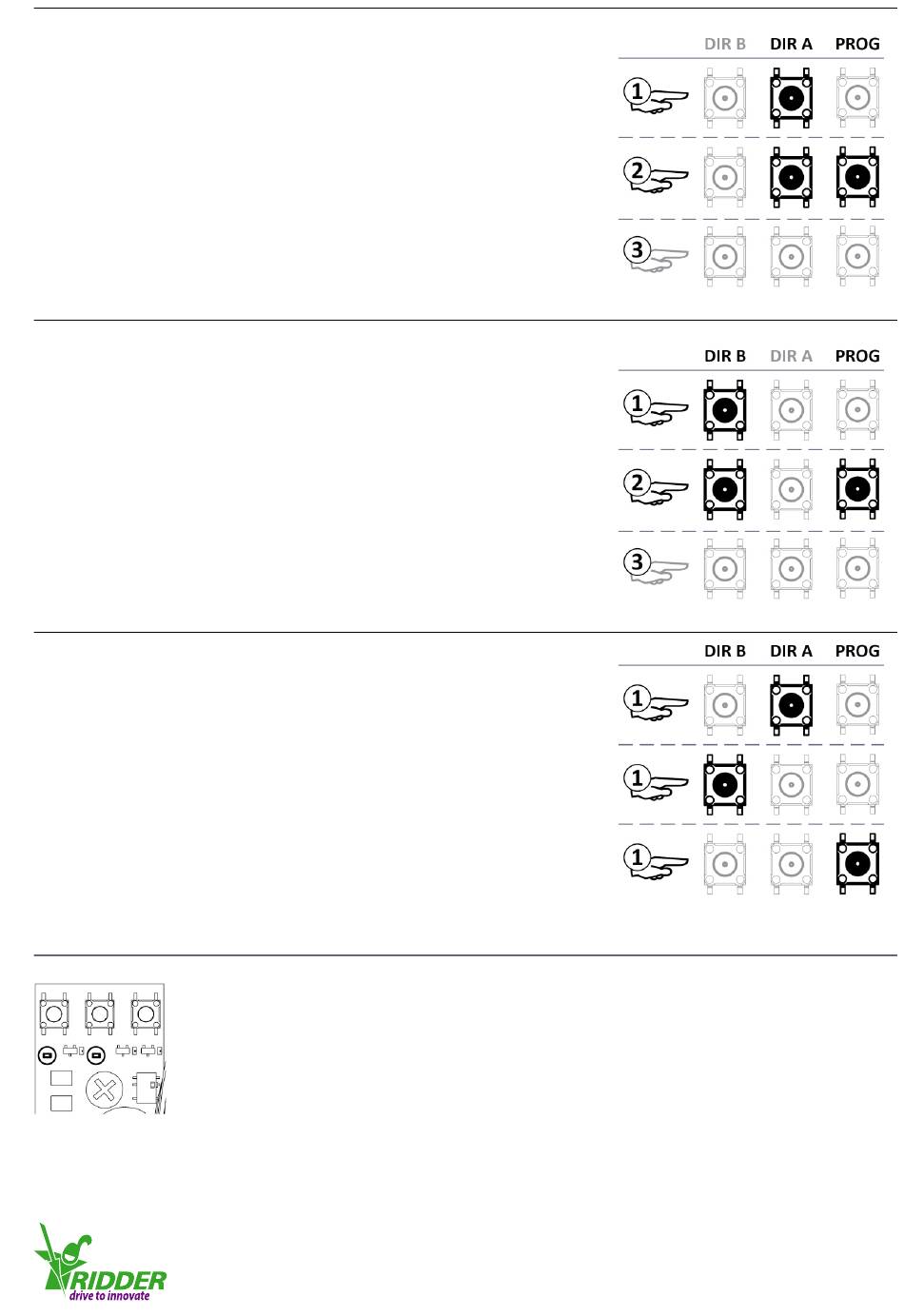

Pour activer le fonctionnement en mode
pulsé pour le sens de rotation A, maintenez
enfoncé le bouton de commande "DIR
A", appuyez ensuite sur le bouton de
programmation "PROG", puis relâchez les
deux boutons.
Le fonctionnement en mode pulsé peut être
arrêté à tout moment en appuyant sur l'un
des boutons de commande. Si la position
finale A a été programmée, le RLD200
s'arrêtera sur cette position.
Pour activer le fonctionnement en mode
pulsé pour le sens de rotation B, maintenez
enfoncé le bouton de commande "DIR
B", appuyez ensuite sur le bouton de
programmation "PROG", puis relâchez les
deux boutons.
Le fonctionnement en mode pulsé peut être
arrêté à tout moment en appuyant sur l'un
des boutons de commande. Si la position
finale B a été programmée, le RLD200
s'arrêtera sur cette position.
Le fonctionnement en mode pulsé peut être
arrêté à tout moment en appuyant sur l'un
des boutons de commande.
