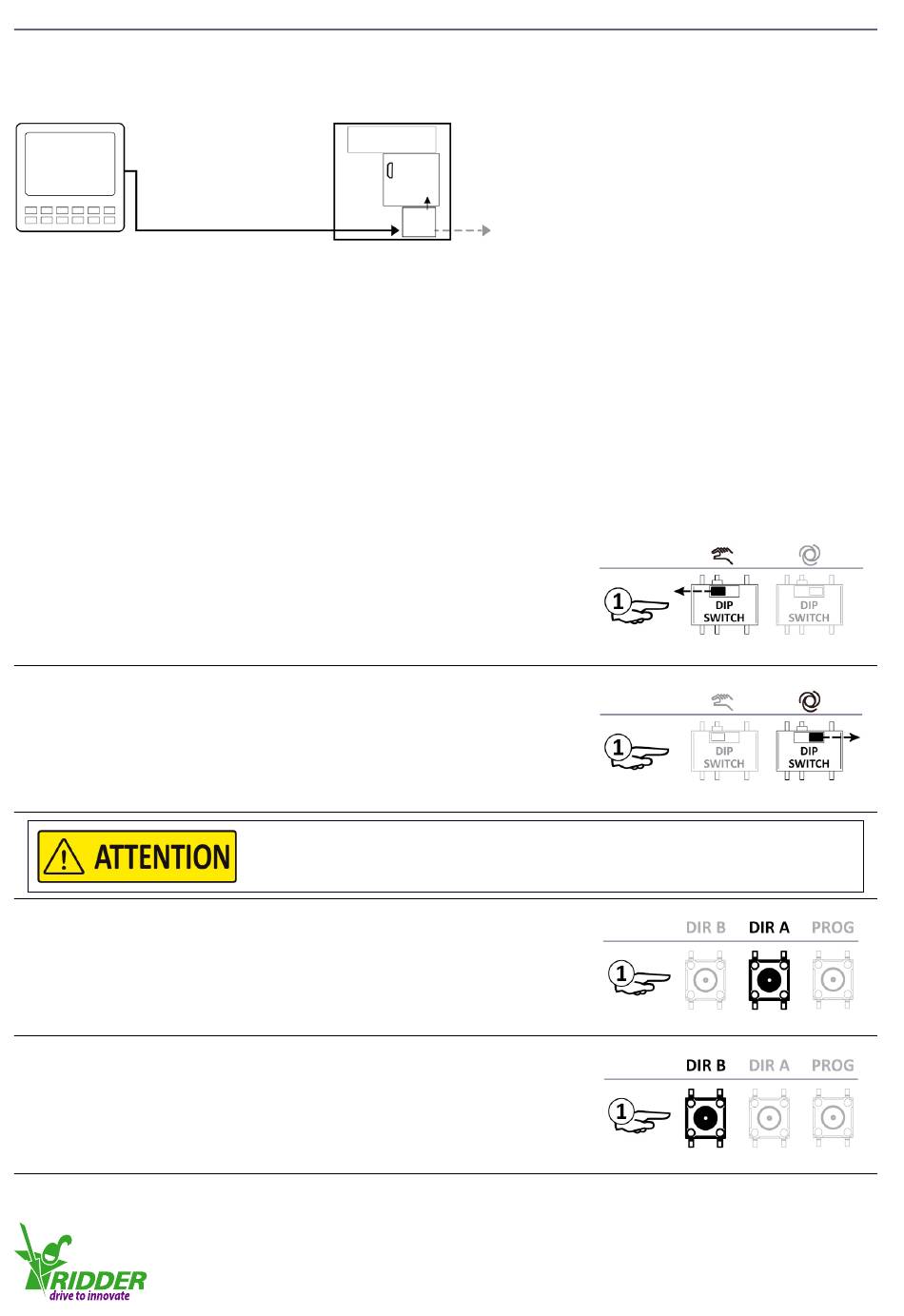

6.3 Commande
On peut utiliser le RLD200 Modbus à l'aide d'un contrôleur Modbus (CONT) prévu à cet effet.
CONT
Modbus
Le contrôleur Modbus (CONT) permet de bénéficier des avantages suivants :
• Accès aux "Paramètres Modbus" comme cela est décrit dans §7.1 ①.
• Contrôle du RLD200 Modbus.
• Retour d'informations sur l'état actuel.
Ce paragraphe décrit les options de commande de l'"apprentissage" du RLD200 Modbus. §7.2 et
§7.3 décrivent comment procéder à l'"apprentissage" du RLD200 Modbus.
Mode
d'apprentissage
Mode de
fonctionnement
Maintenez
enfoncé pour
Fonctionnement
DIR A
Maintenez
enfoncé pour
Fonctionnement
DIR B
Modbus
Le commutateur DIP du circuit imprimé
de commande X1 vous permet d'activer
le "mode d'apprentissage" du RLD200.
Pour cela, déplacez le commutateur DIP en
direction des boutons de commande.
Le commutateur DIP du circuit imprimé
de commande X1 vous permet d'activer
le mode de fonctionnement du RLD200.
Pour cela, déplacez le commutateur DIP en
direction de la barrette de connexion.
Lorsque vous utilisez le RLD200, ne dépassez pas les positions de fin de
course pour éviter des dommages ou des blessures !
Pour faire fonctionner l'unité dans le sens
de rotation A en "mode d'apprentissage",
maintenez enfoncé le bouton-poussoir "DIR
A". Si la position finale A a été programmée,
le RLD200 s'arrêtera sur cette position.
Pour faire fonctionner l'unité dans le sens
de rotation B en "mode d'apprentissage",
maintenez enfoncé le bouton-poussoir "DIR
B". Si la position finale B a été programmée,
le RLD200 s'arrêtera sur cette position.
T +31 (0)341 416 854 F +31 (0)341 416 611 I www.ridder.com
Le RLD200 Modbus communique avec
X1
un contrôleur Modbus (CONT) suivant le
USB
protocole Modbus RTU. Consultez toujours
X2
les informations et les manuels livrés
avec le contrôleur Modbus (CONT) utilisé.
X7
Contactez pour cela votre fournisseur ou le
fabricant.
Ridder Drive Systems
18
