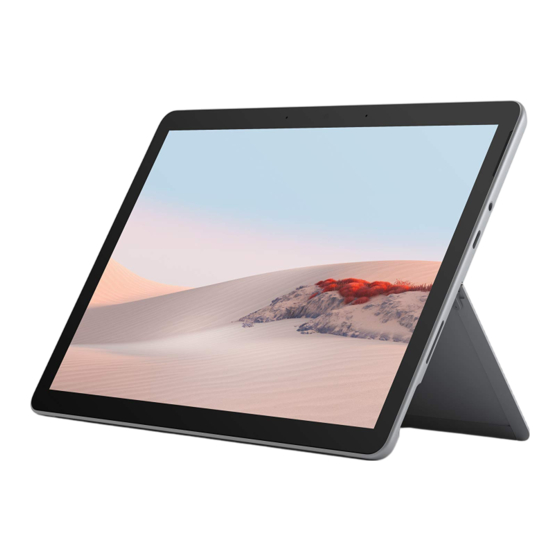

Surface Go 2 Surface Go 3 Guide de remplacement du pied intégré...
Page 2
Toutes les informations ainsi que tous les contenus, matériaux et produits mis à disposition dans ou conjointement avec ce manuel sont fournis par Microsoft « tels quels » et « selon disponibilité », sauf indication contraire de Microsoft par écrit. Microsoft ne fait aucune représentation ou garantie d’aucune sorte, expresse ou implicite, concernant les informations, le contenu, le matériel et les produits inclus ou autrement mis à...
Sommaire INFORMATIONS RELATIVES À L’IDENTITÉ DES PÉRIPHÉRIQUES ................. 4 · MODÈLES DE LA SURFACE GO 2 ET 3 ......................4 · GLOSSAIRE ..............................4 INFORMATIONS GÉNÉRALES, PRÉCAUTIONS, AVERTISSEMENTS ................5 · OUTILS ET GABARITS ...........................5 · OUTILS STANDARD DE RÉPARATION : .......................5 ·...
2022 – Surface Go 3 4G+ (Platine et Noir) pour le grand public/commerciauxl Le numéro de série et le modèle de Surface Go 2 se trouvent sous la pied intégré. Le numéro de modèle est également noté sur le dessous du pied intégré.
Informations générales, précautions, avertissements Ce symbole indique les informations importantes relatives à la santé et à la sécurité dans ce manuel. Outils et gabarits Outils standard de réparation : • Bracelet antistatique (résistance 1 MOhm) • Tapis de sécurité doux résistant aux décharges électrostatiques (ESD) •...
Seuls les techniciens informatiques qualifiés à qui Microsoft a fourni ce manuel doivent tenter les activités de réparation des CRU. Seuls les fournisseurs de services agréés par Microsoft doivent entreprendre des activités de réparation des FRU.
Politiques/procédures de sécurité L’équipe du programme de sécurité des produits sur le terrain de Microsoft est appelée Équipe d’Intervention Rapide (Rapid Response Team, RRT). Tous les problèmes de l’appareil pouvant être liés à la sécurité doivent être gérés conformément aux instructions suivantes.
Les FRU sont des pièces disponibles pour les activités de réparation par le biais d’un Fournisseur de services agréé dans le cadre d’un contrat spécifique avec Microsoft. Les CRU / pièces de rechange sont des pièces disponibles pour les activités de réparation par un technicien qualifié.
Diagnostic de réparation/Résolution des problèmes • Pour obtenir une assistance Surface générale, visitez www.support.microsoft.com • Pour résoudre les problèmes de fonctionnalité/fonction du périphérique ou pour en savoir plus sur Surface Go, visitez le site www.aka.ms/SurfaceGoHelp • Si vous souhaitez en savoir plus sur Windows, visitez aka.ms/WindowsHelp •...
Procédure de remplacement du pied intégré Vérifications préalables IMPORTANT : Assurez-vous de suivre toutes les notes d’avertissement spéciales (en gras) dans chaque section de cette procédure. Outils et composants requis • Outils : Tournevis (Torx-Plus) 3IP Tapis de sécurité doux résistant aux décharges électrostatiques (ESD) Chiffon en microfibre •...
Page 11
3. Retirez les vis des charnières. À l’aide du tournevis 3IP (Torx-Plus), desserrez les quatre vis des charnières de 2 à 3 rotations. Une fois les vis desserrées, utilisez votre doigt pour maintenir l’arrière du pied intégré en place derrière chaque charnière tout en retirant complètement les deux vis de charnière. Assurez-vous que les vis ne tombent pas dans l’ouverture de la charnière.
Page 12
5. Abaissez les charnières. À l’aide de votre pouce ou de votre index, poussez les deux charnières vers le bas, de 90° à environ 30°. Vous devez pousser assez fort. Si nécessaire, pour plus de confort, placez le chiffon en microfibre entre votre doigt et la charnière.
IMPORTANT : Soyez prudent lorsque vous manipulez un nouvel ensemble de pied intégré pour éviter d’endommager le pied intégré et le périphérique. Le pied intégré de la Surface Go 2 ne sont pas compatibles avec la Surface Go d’origine. Insérez les languettes en mousse. Avec les charnières toujours à environ 30°, commencez à faire glisser les languettes en mousse du nouveau pied intégré...
Page 14
2. Placez le pied intégré à plat. Posez le pied intégré à plat contre l’IBC. Veillez à ne pas forcer le pied intégré dans cette position, car cela pourrait endommager l’IBC. 3. Relevez les charnières. À l’aide de votre pouce ou de votre index, poussez les deux charnières vers le haut, de 30°...
Page 15
4. Installez les vis de charnière. Retournez le pied intégré jusqu’à environ 90° de sorte que les trous filetés du pied intégré s’alignent avec les trous de montage de la charnière. Installez les vis de charnière dans l’ordre indiqué ci-dessous avec le tournevis 3IP (Torx-Plus). Assurez-vous que les vis ne tombent pas dans l’ouverture de la charnière.
