6
Montage électrique
Informations importantes concernant le
raccordement électrique
●
Respecter les prescriptions relatives à la compati-
bilité électromagnétique (directive CEM)
●
Utiliser le type de câble flexible LiYY, EKKX
(ou similaire) à 4 fils avec une section de min.
0,2 mm² – max. 0,34 mm²plus les embouts. Sec-
tion max. du logement des bornes enfichables de
câble : 0,5 mm². Longueur dénudée : 7 – 9 mm.
●
Longueur maximale du câble entre l'unité de
commande de la chambre et l'affichageur di-
gital du régulateur du chauffage et de la pompe
à chaleur : 30 m (condition préalable : câble de
connexion entre l'affichageur digital du régulateur
de chauffage et de la pompe à chaleur et la pla-
tine du régulateur de chauffage et de la pompe à
chaleur ≤ 3 m).
Effectuer les branchements électriques
La communication entre l'unité de commande de la
chambre et le régulateur de chauffage et de pompe à
chaleur ainsi que l'alimentation électrique ont lieu via
l'interface RS485 sur l'affichageur digital du régulateur
de pompe à chaleur et de chauffage.
1.
Mettre la pompe à chaleur ainsi que le régulateur
de chauffage et de pompe à chaleur hors tension
et les protéger contre toute remise en marche in-
volontaire.
2.
Raccorder le câble à l'interface RS485 de l'affi-
chageur digital du régulateur de pompe à chaleur
et de chauffage.

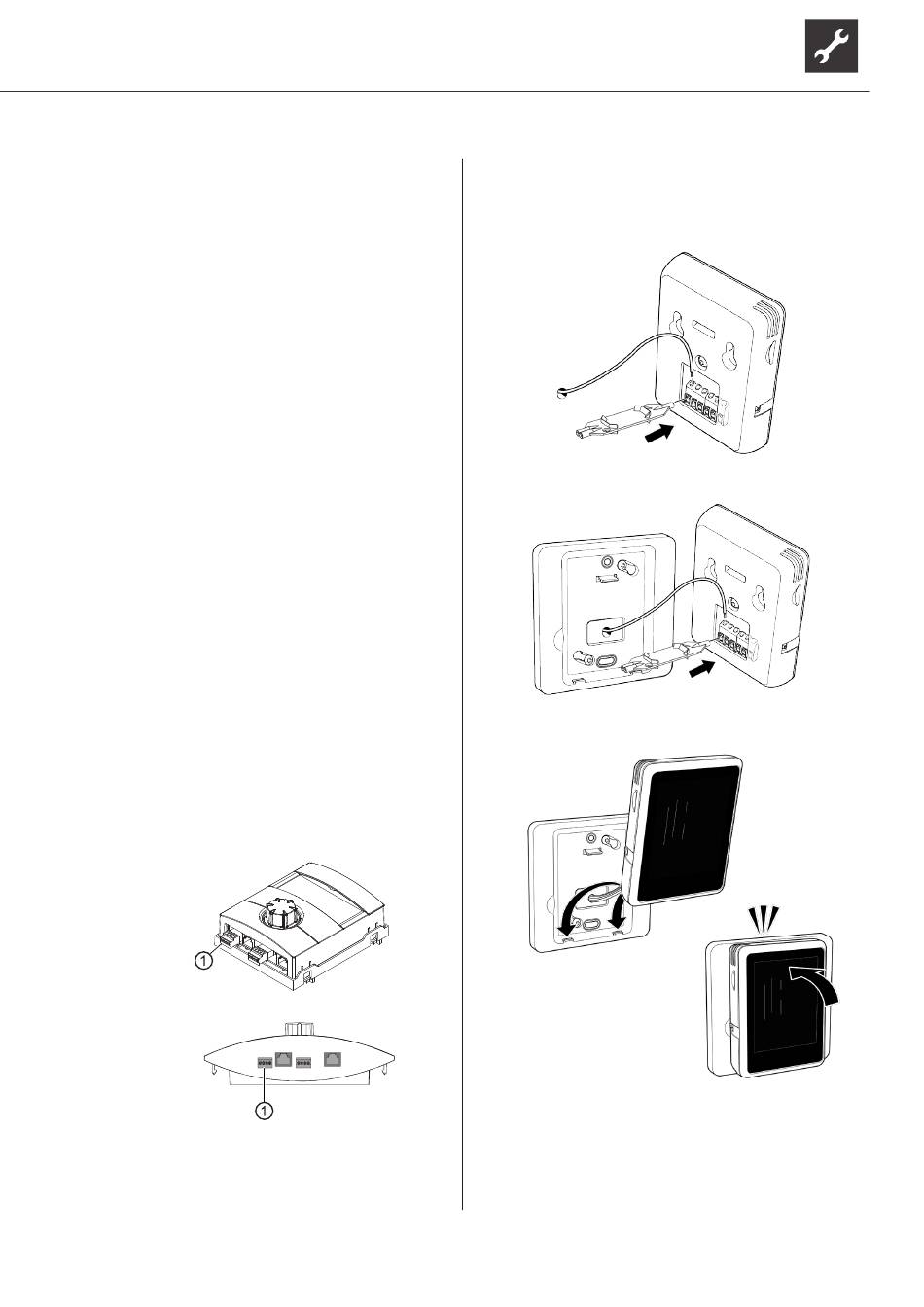

Affichageur digital variante 1*)
Affichageur digital variante 2*)
*)
La variante dépend du type de pompe à chaleur
1 RS485 pour le raccordement de l'unité de
commande de la chambre
Sous réserve de modifications techniques | 83030100dFR | ait-deutschland GmbH
3.
Raccorder le câble à la borne X1 de l'unité de
commande de la chambre.
« Schéma des connexions », page 22
Raccordement en cas de montage mural direct
Raccordement en cas d'utilisation du support
mural
4.
Accrocher directement l'unité de commande de la
chambre au mur ou le clipser dans le support mural.
Le port micro USB (= face inférieure de l'unité
de commande de la chambre) doit toujours être
orienté vers le sol.
5.
Retirer le film de protection de l'écran tactile.
7
