Caractéristiques Techniques / Étendue De La Livraison; Schéma Des Connexions - alpha innotec RBE Plus Mode D'emploi

Caractéristiques techniques / étendue de la livraison
Dimensions
Ecran tactile (TFT)
Résistance NTC interne - 5%
Capteur de température (intégré)
Capteur d'humidité (intégré)
Température de fonctionnement
Température de stockage
Humidité de fonctionnement (sans condensation)
Humidité de stockage (sans condensation)
Type de protection
Tension secteur
(fournie par l'affichageur digital du régulateur du chauffage et de la pompe à chaleur)
Tension secteur Connexion Micro USB
Puissance maximale absorbée | Courant absorbé
Conformité

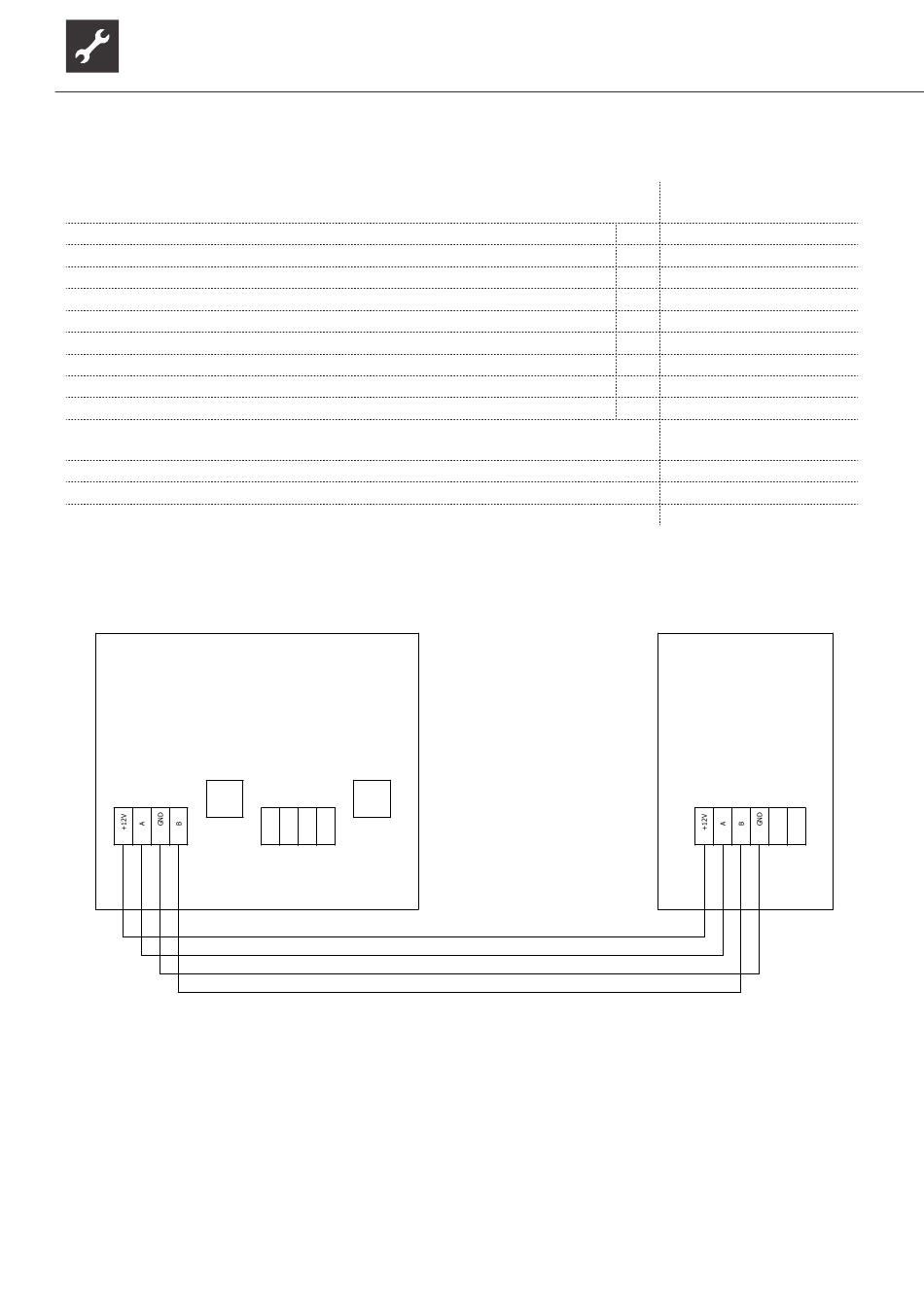

Schéma des connexions
0 1
A2
RBE+
1 2 3 4
Thermostat
Légende:
identifiant
A2
RBE+
X1
ATTENTION
En cas de changement d'une unité de commande de la chambre RBE pour une unité de commande de la chambre
RBE+, noter que l'affectation des bornes est différente.
!!! KEINE ÜBERSETZUNG !!! AND !!! KEINE ÜBERSETZUNG !!!
!!! KEINE ÜBERSETZUNG !!! 14.10.2020
!!! KEINE ÜBERSETZUNG !!! AND
!!! KEINE ÜBERSETZUNG !!! 14.10.2020
22
2 3
RJ45 LIN-Bus RJ45
1 2 3 4
FR 831183b
Fonctionnement
Unité de commande du régulateur du chauffage et de la pompe à chaleur
Unité de commande de la chambre
Bornier, communication et tension
ait-deutschland GmbH
MAP
Industriestraße 3
95359 Kasendorf
Germany
4 5
!!! KEINE ÜBERSETZUNG !!! Klemmenplan RBE+
Alimentation
Sous réserve de modifications techniques | 83030100dFR | ait-deutschland GmbH
RBE+
 « Schémas cotés »,
page 23
px 240 x 320
°C 0 – 55
°C -5 – 55 (+/- 0,4)
%RH 20 – 80 (+/- 3)
°C 0 – 50
°C -40 – +70
% 0 – 90
% 0 – 80
IP 20
12 V GS 40 mA
5 V GS 250 mA
840 mW | 70mA à 12V
CE
6 7
RBE+
