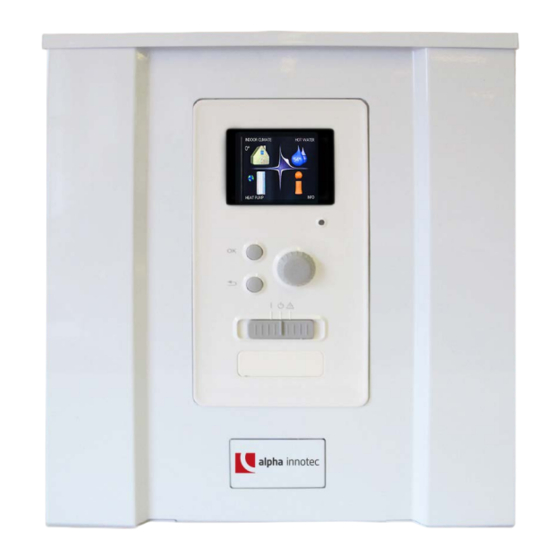

alpha innotec SMO 40 Manuel D'utilisateur

alpha innotec SMO 40 Manuel D'utilisateur

Masquer les pouces Voir aussi pour SMO 40:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

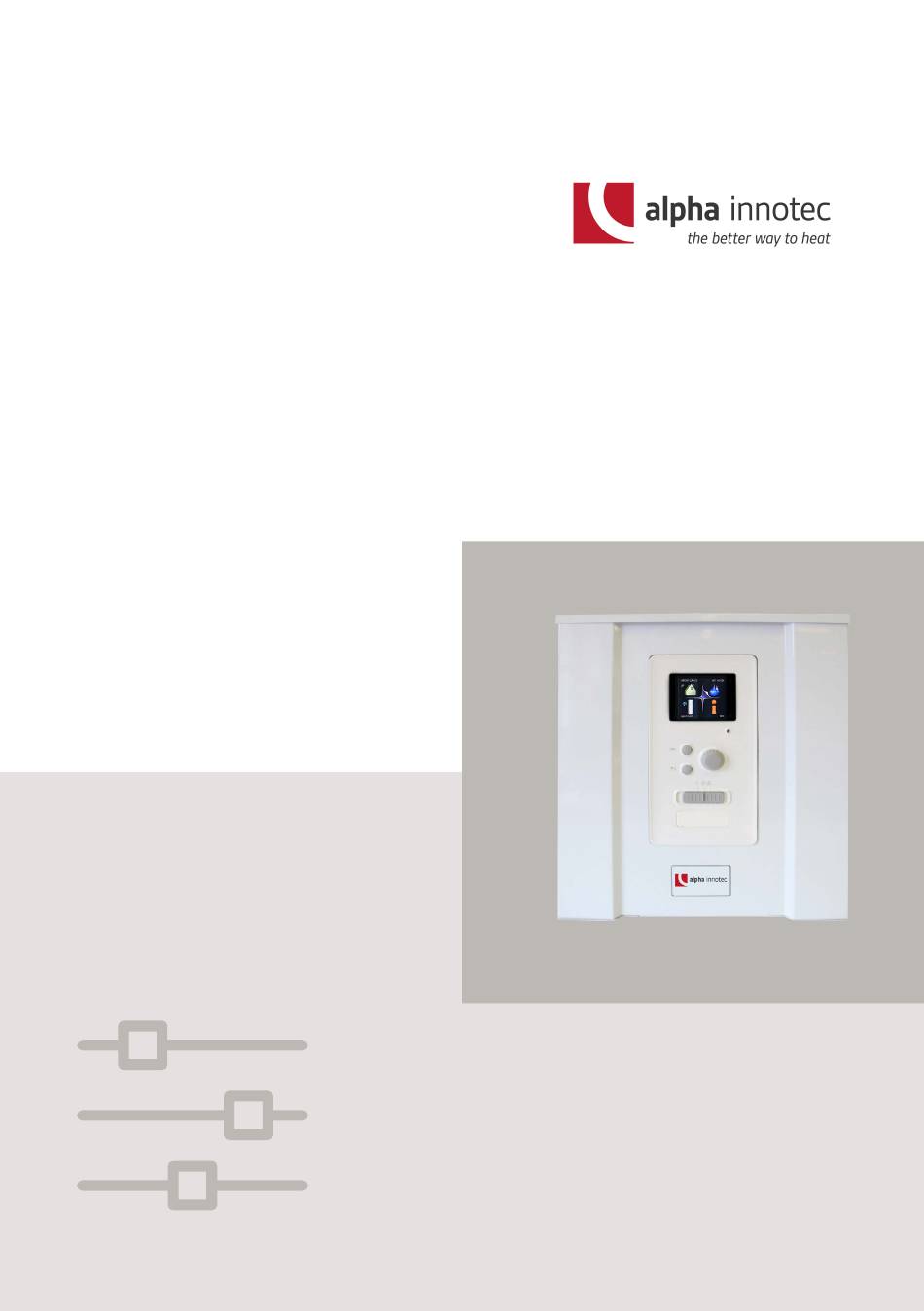

UHB FR 1918-6
231777
Régulateur
SMO 40
NP-CS 40
Note:
Le régulateur SMO 40, décrit
dans ce manuel, correspond au
régulateur 40 NP-CS d'alpha
innotec.
MANUEL D'UTILISATEUR

Publicité

Table des Matières
loading

Manuels Connexes pour alpha innotec SMO 40

Sommaire des Matières pour alpha innotec SMO 40

  • Page 1 UHB FR 1918-6 MANUEL D'UTILISATEUR 231777 Régulateur SMO 40 NP-CS 40 Note: Le régulateur SMO 40, décrit dans ce manuel, correspond au régulateur 40 NP-CS d'alpha innotec.
  • Page 2 INTÉRIEURE INFOS INSTALLATION Pour augmenter provisoirement la quantité d'eau chaude (si votre SMO 40 est équipé d'un chauffe-eau), tournez d'abord le bouton de commande sur la position de menu 2 (goutte d'eau) puis appuyez deux fois sur le bouton OK.

  • Page 3: Table Des Matières

    SMO 40 – Un excellent choix 2 Le module de contrôle : le cœur de la maison Fonctionnement du module de contrôle Prise de contact avec le SMO 40 Entretien de SMO 40 3 SMO 40 – à votre service Définir la température intérieure...

  • Page 4: Informations Importantes

    Type de branchement Ballon tampon/ ballon d'eau chaude Pompe à chaleur/ capacité Type de chauffage suppl./puissa- Num. Réglages par Réglage défaut 1.9.1 courbe de chauffage (décalage/pente 0 / 9 de la courbe) Chapitre 1 | Informations importantes NIBE SMO 40...
  • Page 5 Toujours indiquer le numéro de série. Il est certifié par la présente que l'installation a été effectuée conformé- ment aux instructions du manuel d'installation fourni par NIBEet aux ré- glementations en vigueur. Date __________________ Signature _________________________ NIBE SMO 40 Chapitre 1 | Informations importantes...

  • Page 6: Informations Relatives À La Sécurité

    Tous droits réservés pour les modifications de design et techniques. ©NIBE 2019. SMO 40 doit être raccordé à un interrupteur sectionneur. La section du câble doit être dimensionnée en fonction du calibre de fusible utilisé. Si le câble d'alimentation est endommagé, seul(e) NIBE, son représentant de service ou une personne autorisée...
  • Page 7 Ce symbole indique un danger pour l'utilisateur ou l'appareil. ATTENTION! Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation. ASTUCE Ce symbole indique des astuces pour vous permettre d'utiliser plus facilement le produit. NIBE SMO 40 Chapitre 1 | Informations importantes...
  • Page 8 Le numéro de série figure sur le cache du module de commande et dans le menu d'informations (menu 3.1). Numéro de série ATTENTION! Le numéro de série du produit (14 chiffres) est requis pour l'entretien et l'assistance. Chapitre 1 | Informations importantes NIBE SMO 40...

  • Page 9: Smo 40 - Un Excellent Choix

    • Vérification de l'ensemble de l'installation SMO 40 est installé avec une ou plusieurs pompes à chaleur air/eau NIBE compatibles. Le module de commande est connecté aux pompes à chaleur air/eau, ce qui signifie que tous les réglages importants peuvent être effectués dans SMO 40.

  • Page 10: Le Module De Contrôle : Le Cœur De La Maison

    Fonctionnement du module de contrôle SMO 40 est un module de commande électrique simple qui, combiné à une pompe à chaleur air/eau NIBE, un préparateur ECS/ballon tampon et un chauffage additionnel (électrique/chaudière à fioul ou à gaz, par exemple), forme une installation complète.
  • Page 11 Port USB Un afficheur se trouve derrière la porte du module de commande pour vous permettre de communiquer avec SMO 40. Ici, vous pouvez : • activer, désactiver ou régler l'installation en mode Urgence. • régler la température intérieure, l'eau chaude, ainsi que l'installation en fonction de vos besoins.
  • Page 12 • augmenter ou diminuer les valeurs ; • changer de page dans le cas d'instructions présentées sur plusieurs pages (par exemple, aide et infos d'entretien). Chapitre 2 | Le module de contrôle : le cœur de la maison NIBE SMO 40...
  • Page 13 Le port USB est utilisé pour mettre à jour le logiciel. Rendez-vous à l'adresse nibeupway.com et cliquez sur l'onglet « Logi-ciel » pour télécharger la dernière version du logiciel pour votre installation. NIBE SMO 40 Chapitre 2 | Le module de contrôle : le cœur de la maison...
  • Page 14 MON SYSTÈME Menu 4 Pour le réglage de l'heure, de la date, de la langue, de l'affichage, du mode de fonctionnement, etc., voir page Chapitre 2 | Le module de contrôle : le cœur de la maison NIBE SMO 40...
  • Page 15 Luxe pour l'eau chaude est activé. Ce symbole indique si le « réglage vacances » est actif dans 4.7 Ce symbole indique si la SMO 40 communique avec myUpway. Ce symbole indique le réglage du ventilateur s'il diffère du ré- glage normal.
  • Page 16 Symbole Description Ce symbole indique si le rafraîchissement est actif. Une pompe à chaleur avec fonction de rafraîchissement est re- quise. Chapitre 2 | Le module de contrôle : le cœur de la maison NIBE SMO 40...
  • Page 17 OK. Une nouvelle fenêtre s'affiche alors à l'écran avec les sous-menus. Sélectionnez l'un des sous-menus en appuyant sur le bouton OK. NIBE SMO 40 Chapitre 2 | Le module de contrôle : le cœur de la maison...
  • Page 18 Cliquez sur l'option souhaitée. L'une des options est alors pré- sélectionnée (en blanc). Appuyez sur le bouton OK pour confirmer l'option sélectionnée. Une petite coche verte apparaît à côté de l'option sélectionnée. Chapitre 2 | Le module de contrôle : le cœur de la maison NIBE SMO 40...
  • Page 19 Appuyez sur le bouton OK pour confirmer la valeur que vous venez de définir. Pour modifier et revenir à la valeur d'origine, appuyez sur le bouton Retour. NIBE SMO 40 Chapitre 2 | Le module de contrôle : le cœur de la maison...
  • Page 20 Précédent. Si un menu dispose uniquement d'une police de caractères, le clavier s'affiche directement. Quand vous avez terminé d'écrire, marquez « OK » et appuyez sur le bouton OK. Chapitre 2 | Le module de contrôle : le cœur de la maison NIBE SMO 40...
  • Page 21 Aide à l'aide du bouton de commande. Appuyez sur le bouton OK. Le menu Aide comprend plusieurs fenêtres que vous pouvez parcourir avec le bouton de commande. NIBE SMO 40 Chapitre 2 | Le module de contrôle : le cœur de la maison...

  • Page 22: Entretien De Smo 40

    • Ouvrez complètement les vannes thermostatiques (excepté dans les pièces où vous souhaitez qu'il fasse plus frais). Les thermostats ralen- tissent le débit du système de chauffage, ce que SMO 40 cherche à compenser en augmentant la température. L'installation fonctionne donc plus et consomme davantage d'énergie.
  • Page 23 Console de jeux de salon (fonctionnement : 6 h/semaine) Radio/chaîne stéréo (fonctionnement : 3 h/jour) Ordinateur avec écran (fonctionnement : 3 h/jour, veille 21 h/jour) Ampoule (fonctionnement 8 h/jour) NIBE SMO 40 Chapitre 2 | Le module de contrôle : le cœur de la maison...
  • Page 24 Compteur électrique Vérifiez régulièrement, de préférence une fois par mois, le compteur électrique. Vous pourrez ainsi observer tout changement survenu dans la consommation énergétique. Chapitre 2 | Le module de contrôle : le cœur de la maison NIBE SMO 40...

  • Page 25: Smo 40 - À Votre Service

    « arrêt ». avancé Réglage de la loi d'eau, ajustement avec le contact externe, valeur minimale de la température d'alimentation, sonde d'ambiance et fonction de rafraîchissement. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 26 OK. La nouvelle température s'affiche à l'écran à droite du symbole. Réglage de la température (sans sonde d'ambiance activée) : Plage de réglage : -10 à +10 Valeur par défaut : 0 Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 27 à partir du menu 1.1.1. S'il fait chaud à l'extérieur et que la température ambiante est trop élevée, diminuez d'un incrément la valeur à partir du menu 1.1.1. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 28 Vous pouvez également programmer de rafraîchissement arrêt plus longues durées pendant une période ventilation arrêt sélectionnée (vacances) à partir du menu 4.7. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 29 Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démarrage et d'arrêt de la programmation d'un jour en particulier. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 30 RAFRAÎCH. (POMPE À CHALEUR DOTÉE DE LA FONCTION Menu 1.3.2 RAFRAÎCHISSEMENT REQUISE) Vous pouvez programmer ici quand la fonction de rafraîchissement est autorisée dans l'habitation et ce, pour deux périodes différentes par jour. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 31 Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. ASTUCE Si vous souhaitez régler une programmation similaire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les jours souhaités. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 32 Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démarrage et d'arrêt de la programmation d'un jour en particulier. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 33 Réglage de la température minimum du circuit de chauffage. réglages sondes d'ambiance Réglages en fonction de la sonde d'ambiance. réglages du rafraîchissement Réglages de rafraîchissement. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 34 Sélectionner la loi d'eau et lire ici les changements de température de départ à différentes températures extérieures. Si vous pouvez accéder au système de rafraîchissement, vous pouvez effectuer les mêmes réglages pour la loi d'eau froide. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 35 Utetemperatur ture d'alimentation de 5 °C, quelle (°C) que soit la température extérieure. Un changement correspondant à la courbe de refroidissement entraîne une diminution de la température d'alimentation. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 36 être modifiée. Lorsque la sélection du système d'émission a été confirmée, le numéro de la loi d'eau est sélectionné. Appuyez sur le bouton OK pour accéder au mode Réglage Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 37 élevée, diminuez d'un incrément le décalage de la loi d'eau. Système de rafraîchissement à 2 tubes SMO 40 comporte une fonction intégrée pour le fonctionnement d'un système de rafraîchissement à 2 tubes jusqu'à 7 °C (réglage d'usine = 18 °C). Cela implique que le module extérieur soit doté...
  • Page 38 Si une sonde d'ambiance est installée et activée, la température ambiante souhaitée est réglée (en °C). Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent être effectués séparément pour chacun des réseaux. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 39 (température de départ min. de chauffage/rafraîchissement) réglez la température minimum de la température de départ du système d'émission. Cela signifie que SMO 40 ne calculera jamais une température inférieure à celle définie ici. Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent être effectués séparément pour chacun des réseaux.
  • Page 40 élevée, cela peut résulter (en fonction de votre système d'émission) en une température ambiante instable. Si plusieurs systèmes de chauffage sont installés, les réglages ci-dessus peuvent être effectués pour les systèmes correspondants. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 41 Plage de réglage : 0,5 – 10,0 °C Valeur par défaut : 1,0 rafraîchis. pièces au-des. temp. Plage de réglage : 0,5 – 10,0 °C Valeur par défaut : 3,0 NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 42 Réglez la température souhaitée entre le départ et le retour chauffage du système d'émission lors du rafraîchissement lorsque la température extérieure est de ^+20 °C. SMO 40 essaie alors de se rapprocher le plus possible de la température réglée. delta à +40 ℃...
  • Page 43 Vous pouvez régler ici l'abaissement maximale de la température d'ambiance par rapport à la température souhaitée avant que SMO 40 ne passe en mode chauffage. rafraîchis. pièces au-des. temp. Vous pouvez régler ici l'augmentation maximale de la température d'ambiance par rapport à...
  • Page 44 Ce paramètre n'est accessible qu'en cas de configuration avec rafraichissement 2 tubes. Vous pouvez régler ici la durée avant laquelle SMO 40 repasse en mode chauffage une fois que la demande de rafraîchissement a cessé ou inversement. TEMPS RETOUR VENTIL. (ACCESSOIRE NÉCESSAIRE) Menu 1.9.6...
  • Page 45 °C Plage de réglage : de -10 à 10 °C Valeur par défaut : 0 °C temp. extérieure °C NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 46 à la valeur définie (« temp. dém. air évacué »), utilisez la ventilation à la vitesse 4 jusqu'à ce que l'une des conditions ne soit plus remplie. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 47 ATTENTION! Vous ne pouvez activer le refroidissement nocturne que si le chauffage de l'habitation est désactivé. Reportez-vous au menu 4.2. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...

  • Page 48: Définir La Production D'eau Chaude

    Plage de réglage : 3, 6 et 12 heures et mode « arrêt » et « aug. ponct. » arrêt Valeur par défaut : « arrêt » aug. ponct. 12 h Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 49 à l'aide du bouton OK. Le temps restant pour le paramètre sélectionné s'affiche sur la droite. Lorsque le temps est écoulé, SMO 40 retourne au mode défini dans le menu 2.2. Sélectionnez « arrêt » pour désactiver...
  • Page 50 Réglage : permet de régler le confort d'eau chaude à appliquer pendant la pro- grammation. Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 51 Pour éviter l'apparition de légionelles dans le préparateur ECS, la pompe à chaleur et un appoint électrique quel qu'il soit peuvent augmenter la température de l'eau chaude pendant un court moment à intervalles réguliers. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 52 « temps d'arrêt » permet de déterminer la durée d'inactivité de la pompe de bouclage d'eau chaude entre deux exécutions. La circulation de l'eau chaude est activée dans le menu 5.4 « Entrées/sorties soft ». Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...

  • Page 53: Obtenir Des Informations

    57 % vitesse pompe de charge pour parcourir les différentes pages. Ce tableau indique le nombre de compre- sseurs nécessaires pour la demande actuelle. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 54 Aucune modi- fication ne peut être apportée. arrêt état : Ces informations couvrent plusieurs facteur temps : pages. Tournez le bouton de commande pour parcourir les différentes pages. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 55 3.4 temp. extérieure retour condensateur sortie condensateur supplément rempl. eau chaude départ chauffage évaporateur durée de fonctionnement mode de fonct. Informations relatives à une alarme. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 56 Appuyez sur le bouton OK ou Retour pour quitter le mode Lecture. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...

  • Page 57: Régler La Pompe À Chaleur

    « actif » s'affiche si une partie du programme est active, sinon l'information « arrêt » s'affiche. avancé Réglages du mode de fonctionnement du module de commande. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 58 Lorsque la température de la piscine est inférieure à la température de démarrage définie, et que vous n'avez plus besoin d'eau chaude ou de chauffage, SMO 40 commence à chauffer la piscine. Décochez « activé » pour désactiver le système de chauffage de la piscine.
  • Page 59 L'installation communique désormais avec myUpway pour créer un code d'accès. Lorsqu'un accès a été reçu, il s'affiche dans le menu à «chaîne de connexion» et est valable pour 60 minutes. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 60 Sélectionnez « OK » et appuyez sur le bouton OK. Répétez les opération 1 à 3 pour «masque réseau», «passerelle» et «dns». Sélectionnez « confirmer » et appuyez sur le bouton OK. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 61 Sélectionnez « OK » et appuyez sur le bouton OK. Répétez les opération 1 à 3 pour «port», «nom utilisateur» et «mot de pa- sse». Sélectionnez « confirmer » et appuyez sur le bouton OK. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 62 Lorsque « SG Ready » est en mode économique, le décalage parallèle de la te- mpérature intérieure augmente de « +1 ». Si une sonde d'ambiance est installée et activée, la température ambiante souhaitée augmente de 1 °C. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 63 Lorsque « SG Ready » est en mode surrégime, la température souhaitée pour la piscine (température de départ/d'arrêt) augmente de 2 °C. REMARQUE! Cette fonction doit être connectée et activée dans votre SMO 40. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 64 Par conséquent, une co- nnexion Internet et un compte myUpway sont obligatoires. Désélectionnez « activé » pour désactiver Smart price adaption™. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 65 SMO 40 par le biais d'une application. système de régulation 1 Lorsque vous permettez aux unités rac- cordées de communiquer avec myUpway, votre système de chauffage s'in-tègre...
  • Page 66 Plage de réglage : Arrêt/Marche Réglage d'usine : Arrêt smart energy source méthode de contrôle méthode de contrôle Plage de réglage : Prix/CO Réglage d'usine : Prix Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 67 Vous ne pouvez utiliser le tarif au comptant que si vous avez convenu d'un tarif horaire avec votre fournisseur d'électricité. *La devise dépend du pays sélectionné. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 68 (du période lundi au vendredi) ou quatre périodes période pour les week-ends (le samedi et le dima- nche). Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 69 (du période lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et le dima- nche). NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 70 Lorsque la production d'électricité des panneaux solaires est supérieure aux besoins de SMO 40, la température de l'habitation est ajustée et/ou la tempéra- ture de l'eau chaude est augmentée. Dans ce menu, vous pouvez également définir des paramètres spécifiques à...
  • Page 71 Dans ce mode de fonctionnement, le compresseur est désactivé et seul l'appoint est utilisé. ATTENTION! En sélectionnant le mode « chal. sup. uniq. » le compresseur est désélectionné et les coûts de fonctionnement sont plus importants. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 72 3 icônes. Si vous en sélectionnez horloge analogique plus de trois, les premières icônes sélec- horloge digitale tionnées disparaîtront. Les icônes sont affichées d'après leur ordre de sélection. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 73 Si une sonde d'ambiance est installée et activée, la température ambiante souhaitée est réglée directement (en °C). Ce réglage s'applique à tous les réseaux de distribution dotés de sondes d'ambiance. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 74 Ce menu comprend plusieurs priorité de fonct. sous-menus. réglage du mode auto réglage minutes degrés réglage d'usine utilisateur arrêt prog. du verrouillage Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 75 Plage de réglage : -25 – 40 °C Réglage d'usine : 5 temps de filtrage Plage de réglage : de 0 à 48 h Valeur par défaut : 24 h NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 76 Plage de réglage : 10 – 1000 Réglage d'usine : 30 Les degrés minutes correspondent à une mesure du besoin actuel de chauffage dans l'habitation, et déterminent le moment où le compresseur démarre/s'arrête. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 77 Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démarrage et d'arrêt de la programmation d'un jour en particulier. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 78 Lorsque la programmation est activée, le symbole « mode silencieux » s'affiche sur le menu principal du module de commande. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...
  • Page 79 Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. ASTUCE Si vous souhaitez régler une programmation similaire chaque jour de la semaine, commencez par cocher « tous » puis modifiez les jours souhaités. NIBE SMO 40 Chapitre 3 | SMO 40 – à votre service...
  • Page 80 Pour activer le dégivrage du ventilateur, cochez la case « dégivrage ventilateur » dans le menu. Le dégivrage est ensuite effectué une fois. Chapitre 3 | SMO 40 – à votre service NIBE SMO 40...

  • Page 81: Problèmes D'inconfort

    4 Problèmes d'inconfort Dans la plupart des cas, SMO 40 détecte un dysfonctionnement (un dysfonctionnement peut entraîner des perturbations du niveau de confort) et l'indique par le biais d'une alarme et d'instructions sur l'écran. Menu Informations Toutes les valeurs de mesure de l'installation sont réunies dans le menu 3.1 du système de menus du module de commande.
  • Page 82 Commencez par vérifier les éléments suivants : • Position du commutateur . • Groupe et principaux fusibles du logement. • Le disjoncteur différentiel de l'habitation. • Moniteur de charge correctement réglé (si installé). Chapitre 4 | Problèmes d'inconfort NIBE SMO 40...
  • Page 83 • Le robinet mélangeur (si installé) est trop faible. – Réglez le robinet mélangeur. • SMO 40 en mode de fonctionnement incorrect. – Accédez au menu 4.2. Si le mode « auto » est sélectionné, sélectio- nnez une valeur supérieure sur « arrêter chauffage add. » dans le menu 4.9.2.
  • Page 84 Réglez la température ambiante à partir du menu 1.1 pour éviter d'obstruer les thermostats. • SMO 40 en mode de fonctionnement incorrect. – Accédez au menu 4.2. Si le mode « auto » est sélectionné, sélectio- nnez une valeur supérieure sur « arrêter le chauffage » dans le menu 4.9.2.

  • Page 85: Chauf. Add. Seul

    NE DÉMARRE PAS • Il n'y a pas de demande en chauffage. – SMO 40 n'est ni en demande de chauffage ni en demande de produ- ction d'eau chaude sanitaire. • Le fonctionnement du compresseur est bloqué par une sécurité sur une température.
  • Page 86 Retournez aux menus principaux en appuyant sur le bouton Retour. ATTENTION! Dans le cas d'une mise en service sans pompe à chaleur air/eau NIBE, une erreur de communication d'alarme s'affiche à l'écran. Chapitre 4 | Problèmes d'inconfort NIBE SMO 40...

  • Page 87: Données Techniques

    5 Données techniques Les caractéristiques techniques de ce produit sont détaillées dans le manuel d'installation (nibe.fr). NIBE SMO 40 Chapitre 5 | Données techniques...

  • Page 88: Glossaire

    à chaleur. Différentes valeurs de mesure sont utilisées, par exemple : 7 / 45, où 7 représente la température exté- rieure et 45 la température de départ en degrés. Chapitre 6 | Glossaire NIBE SMO 40...
  • Page 89 MITIGEUR THERMOSTATIQUE Un robinet qui mélange l'eau froide à l'eau chaude quittant le chauffage. POMPE DE CIRCULATION Pompe permettant de faire circuler le liquide dans des tuyaux. NIBE SMO 40 Chapitre 6 | Glossaire...
  • Page 90 à l'écran. RADIATEUR Autre terme pour désigner l'élément de chauffage. Ils doivent être remplis avec de l'eau pour pouvoir être utilisés avec SMO 40. RENDEMENT Mesure permettant de déterminer le rendement de la pompe à chaleur. Plus la valeur est importante et mieux c'est.
  • Page 91 Indique la durée pendant laquelle la température extérieure moyenne est calculée. TUYAU DE DÉPART Conduite dans laquelle l'eau chauffée est acheminée de la pompe à chaleur vers le système de chauffage du logement (radiateurs/planchers chauffants). NIBE SMO 40 Chapitre 6 | Glossaire...
  • Page 92 à chaleur produit de la chaleur pour l'habi- tation, et vers le chauffe-eau, lorsque la pompe à chaleur produit de l'eau chaude. Chapitre 6 | Glossaire NIBE SMO 40...

  • Page 93: Index

    Données d'installation, 4 Informations relatives à la sécu- rité, 6 Chaleur supplémentaire uniqueme- Numéro de série, 8 nt, 85 SMO 40 – Un excellent choix, 9 Commutateur, 13 Informations relatives à la sécuri- Consommation énergétique, 23 té, 6 Définir la production d'eau Le module de contrôle : le cœur de...
  • Page 94 Gestion des alarmes, 81 Réglage d'une valeur, 19 Réglage de l'installation, 57 Sélection d'options, 18 Sélection d'un menu, 17 SMO 40 – à votre service, 25 Définir la production d'eau chaude, 48 Définir la température inté- rieure, 25 Obtenir des informations, 53 Réglage de l'installation, 57...
  • Page 96 Schweiz AG c/o ait Schweiz AG c/o ait Schweiz AG Industriepark Route de la Venoge 1 Via Industrie 5 1123 Aclens 6592 S. Antonino 6246 Altishofen T 058 252 20 00...
