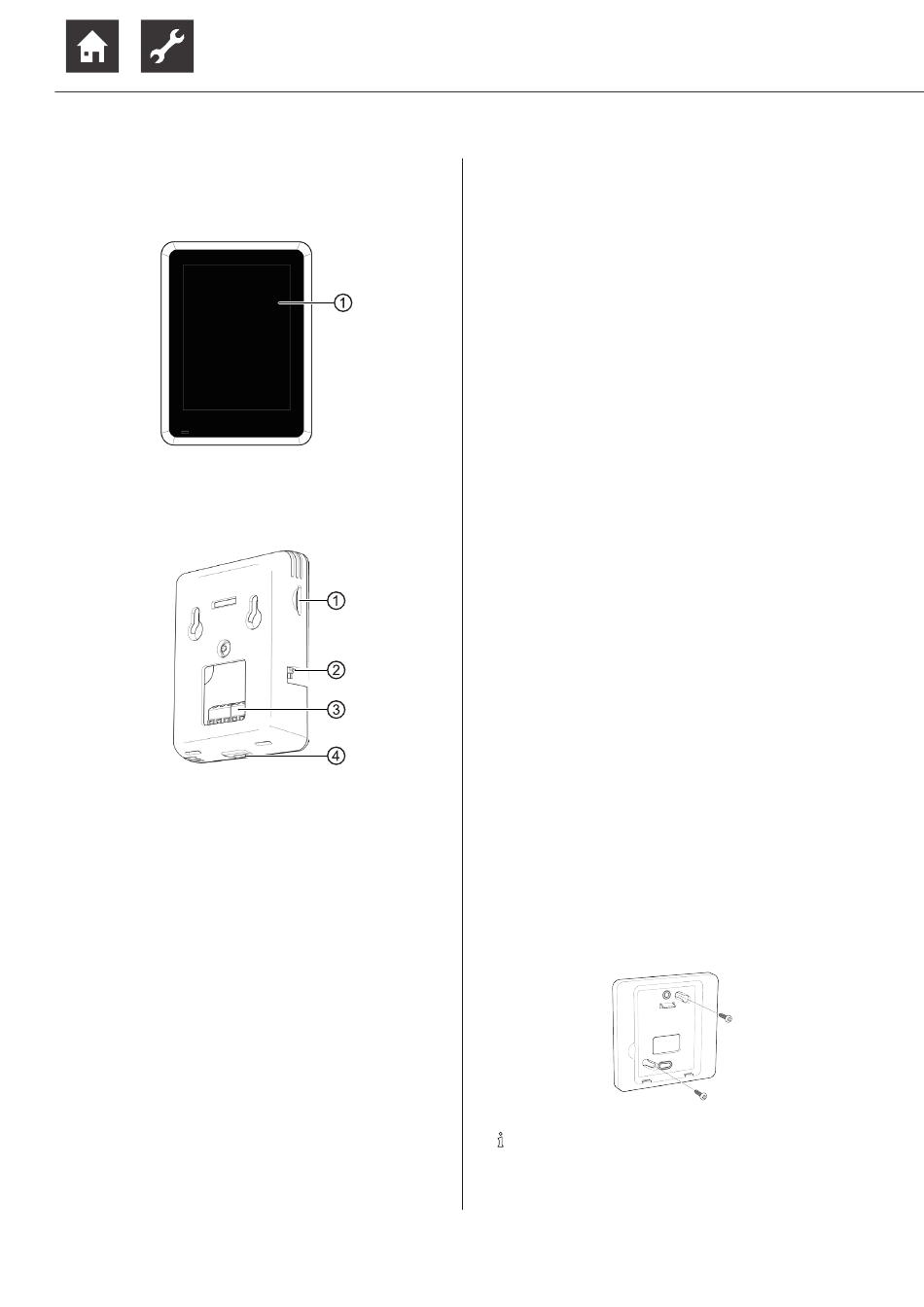

4.1 Composants de l'appareil
Vue avant
1 Ecran tactile
Vue latérale et vue arrière
1 Fente pour carte micro-SD
« 10 Mise à jour de logiciel », page 20
2 Interrupteur pour la mise en marche/arrêt
manuelle
3 Bornier X1
4 Connexion micro USB (uniquement pour
l'entretien)
5
Montage
N'installer l'appareil qu'à l'intérieur d'un bâtiment.
► Éliminer le matériel de transport et d'emballage
de manière écologique et conformément aux
prescriptions locales.
6
Les capteurs de température et d'humidité intégrés
dans l'unité de commande de la chambre ne doivent
pas être empêchés de mesurer une température et une
humidité ambiantes correctes. Les lieux d'installation
inadaptés sont, par exemple :
●
dans une niche
●
entre des étagères
●
derrière un rideau
●
à proximité d'une source de chaleur
●
dans une zone exposée aux courants d'air de la
porte extérieure ou d'une fenêtre
●
exposée à l'ensoleillement direct
Les thermostats de radiateurs fermés peuvent égale-
ment poser problème pour le réglage commandé par
la température ambiante.
► Les vannes des radiateurs ou du chauffage au sol
dans la pièce de commande doivent être en per-
manence ouvertes pour le réglage commandé par
la température ambiante.
Une maximum d'une unité de commande de la
chambre peut être branchée par pompe à chaleur.
Installez l'unité de commande de la chambre dans la
pièce de référence (par exemple le salon) à environ
1,5 m au-dessus du sol. Directement sur le mur ou à
l'aide du support mural fourni.
► Si l'unité de commande de la chambre doit être
fixée directement au mur, poser 2 vis adaptées
au matériau du mur (avec des chevilles le cas
échéant) sur le mur avec un écart horizontal de
32 mm ( « Schémas cotés », page 23) et
35 mm au-dessus de la sortie du câble de raccor-
dement du mur.
► Si le montage est effectué à l'aide du support mu-
ral inclus dans la livraison, poser 2 vis adaptées
au matériau du mur (avec des chevilles le cas
échéant) sur le mur avec un écart diagonal de
60 mm ( « Schémas cotés », page 23).
Ne serrez pas trop les vis pour éviter que le sup-
port mural ne se déforme.
REMARQUE
Le support mural peut également être vissé
sur un boîtier à encastrer pour cloisons
creuses ou un boîtier encastrable présent
dans le mur (écart des vis 60 mm).
Sous réserve de modifications techniques | 83030100dFR | ait-deutschland GmbH
