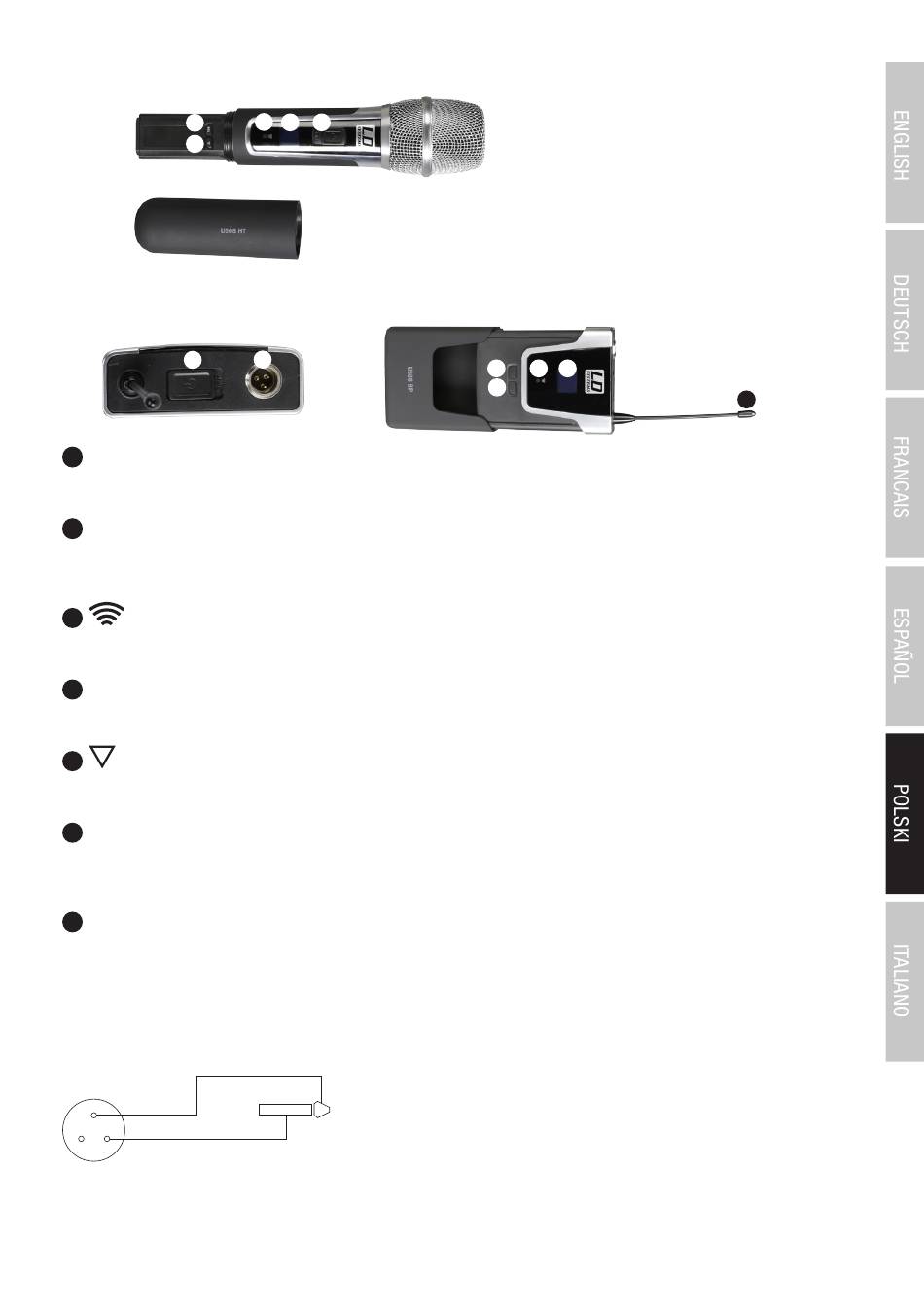

NADAJNIK RĘCZNY
21
22

NADAJNIK KIESZONKOWY

18
18
ON / OFF
Włącznik/Wyłącznik. Ustawić przełącznik w pozycji ON w celu włączenia urządzenia, a w pozycji OFF w celu jego wyłączenia.
19
DISPLAY
Wielofunkcyjny wyświetlacz graficzny OLED wskazujący grupę częstotliwości i kanał częstotliwości, nazwę użytkownika i poziom naładowa-
nia baterii. Dodatkowo wyświetla opcje menu, za pomocą których można zmieniać ustawienia dotyczące transmisji.
20
Interfejs podczerwieni służy do synchronizacji istotnych ustawień systemowych z odbiornikiem (np. częstotliwość transmisji).
21
MENU / SEL
Przycisk służący do poruszania się w menu i wyboru poszczególnych opcji.
22
Przycisk służący do edycji poszczególnych opcji menu.
23
ANTENNA
Wymienna antena nadajnika kieszonkowego. W celu osiągnięcia najlepszego odbioru nie należy jej zakrywać ani zginać (wyłącznie nadajnik
kieszonkowy).
24
INPUT
3-stykowe gniazdo mini XLR służące do podłączenia zestawów nagłownych, mikrofonów przypinanych i instrumentalnych oraz kabli do
gitary (wyłącznie nadajnik kieszonkowy).
UKŁAD STYKÓW WEJŚCIA MINI-XLR W NADAJNIKU BELTPACK
MINI-XLR
2
3 1
Gitara, bas oraz inne źródła wysokiej impedancji.
20 19 18
24
6,3 mm jack
sleeve tip
21 20 19
22
23
