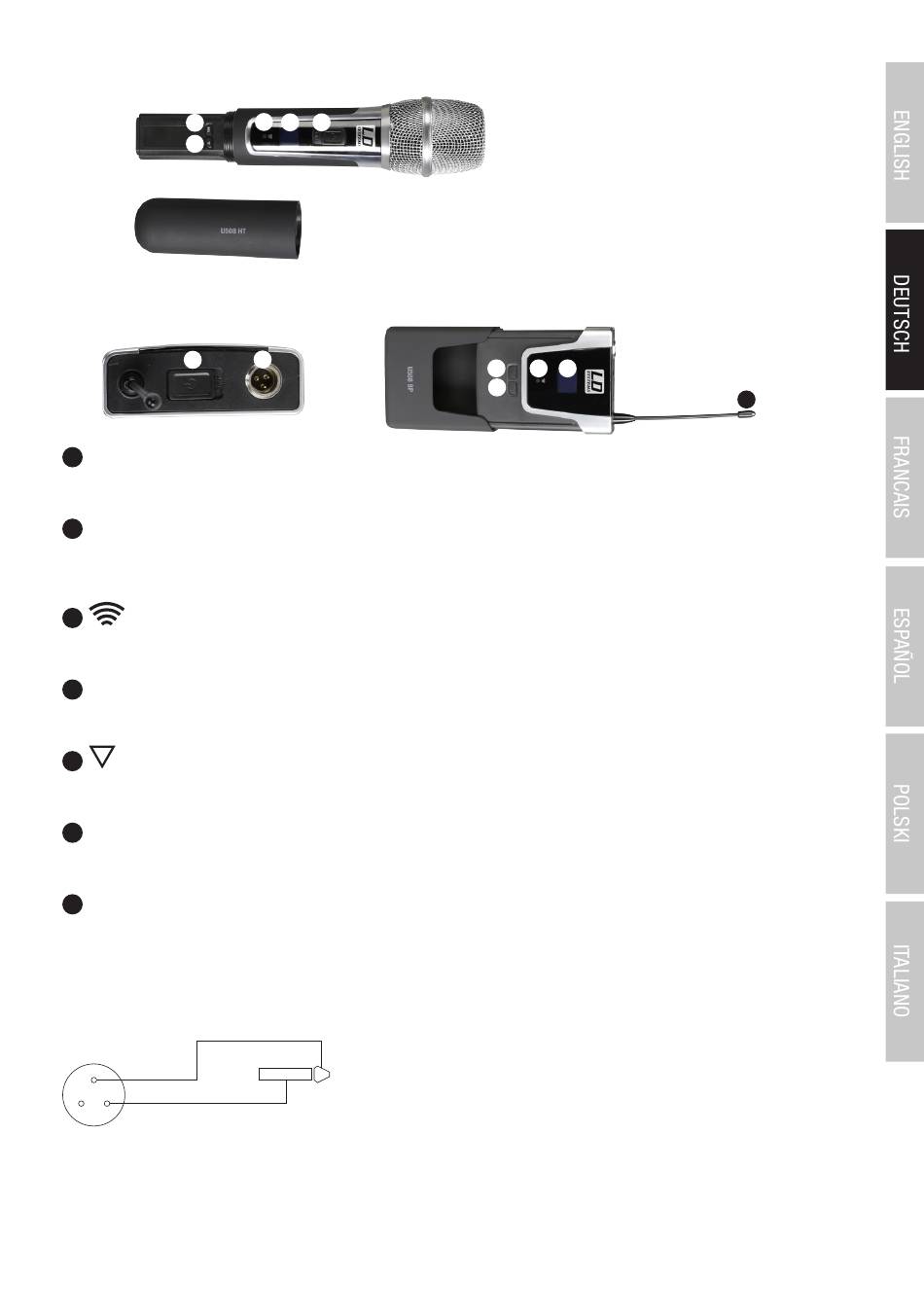

HANDSENDER
21
22
TASCHENSENDER
18
18
ON / OFF
Ein- bzw. Ausschalter. Bringen Sie den Schalter in Position ON, um den Sender einzuschalten, in Position OFF, um ihn auszuschalten.
19
DISPLAY
Multifunktionales OLED-Grafikdisplay für die Anzeige von Frequenz-Gruppe und -Kanal, Nutzernamen und Batteriestatus. Zeigt weiterhin die
Menüpunkte an, um Sendereinstellungen nach Wunsch vorzunehmen.
20
Infrarot-Schnittstelle zum Synchronisieren der relevanten Systemeinstellungen mit dem Empfänger (z.B. Sendefrequenz).
21
MENU / SEL
Taster, um in das Bearbeitungsmenü zu gelangen und die einzelnen Menüpunkte auszuwählen.
22
Taster, um im Bearbeitungsmenü die einzelnen Menüpunkte zu editieren.
23
ANTENNA
Austauschbare Antenne des Taschensenders. Für einen optimalen Empfang bitte nicht verdecken oder knicken (nur Taschensender).
24
INPUT
3-polige Mini-XLR-Buchse zum Anschließen von Headsets, Lavalier-, Instrumentenmikrofonen und Gitarrenkabeln (nur Taschensender).

BELEGUNG MINI-XLR-ANSCHLUSS (TASCHENSENDER)

MINI-XLR
2
3 1
Gitarre, Bass und andere hochohmige Signalquellen.
20 19 18
24
6,3 mm jack
sleeve tip
21 20 19
22
23
21
