MANUAL DEL OPERARIO
INCLUYE: JUEGOS DE SERVICIO, DESCRIPCIÓN GENERAL Y LOCALIZACIÓN DE AVERÍAS.
Consulte el documento S-631 para precauciones de funcionamiento de seguridad y puesta en servicio (PN 97999-623).
El empresario tiene la responsabilidad de poner esta información en manos de los operarios. Guárdela como referencia en el futuro.
JUEGOS DE SERVICIO
637302 reparación de la sección de aire (véase la página 8).
637310-XX reparación de la sección de fluido (véase la página 6).
DATOS DE LA BOMBA
Modelos
.
Véase el cuadro de la descripción del modelo para "-XXX".
Tipo
. . . . . Diafragma doble, metálica neumático, válvula de clapeta.
Material
. .
Véase el cuadro de la descripción del modelo para "-XXX".
Material Entrada / Salida
PF20X-AXX-SXX
PF20X-BXX-SXX
PF20X-FSX-SXX
Peso
. . . . PF20X-XAX-SXX
PF20X-XCX-SXX
PF20X-ASX-SXX, -BSX-
PF20X-FSX-SXX
(Acero inoxidable / hierro fundido cuerpo central: +34 lbs [15 kgs])
Presión máxima de entrada de aire
Presión máxima de entrada de flujo
Presión máxima de salida
. . . . . . . . . .
Entrada inundada por velocidad máxima de flujo
Desplazamiento / Ciclo @ 100 psig
Tamaño máximo de partículas
Límites máximos de temperatura (material del Diafragma / Clapeta /
Parachoques)
E.P.R. / EPDM . . . . . . . . .
Nitrilo . . . . . . . . . . . . . . . .
Poliuretano . . . . . . . . . . . .
SantopreneR . . . . . . . . . .
PTFE . . . . . . . . . . . . . . . .
VitonR . . . . . . . . . . . . . .
Datos dimensionales
. . . . . . . . . . . . . .
Dimensión de montaje
. . .
Nivel de ruido @ 70 psig, 60 cpm*
(Comprobado con el silenciador 67263 instalado)
* Los niveles de presión acústica de la bomba aquí publicados se han actualizado a un Nivel de sonido
continuo equivalente (LA ) para cumplir con la intención de ANSI S1-1971, CAGI-PNEUROP S5.1
eq
usando cuatro lugares para micrófonos.
AVISO: Todas las opciones posibles se muestran en el cuadro, sin embargo ciertas combinaciones
puede que no se recomienden. Consulte con un representante de la fábrica si tiene preguntas refer-
entes a la disponibilidad.
DESCRIPCIÓN GENERAL
La bomba de diafragma de ARO tiene una capacidad de alto volumen
incluso con baja presión de aire y ofrece una gran gama de opciones de
compatibilidad de material. Consulte el cuadro de modelos y opciones.
Las bombas de ARO ofrecen un diseño de resistencia contra los atas-
cos, un motor de aire modular y secciones de fluido.
(continúa en la página 2)
INGERSOLL RAND COMPANY LTD
209 NORTH MAIN STREET – BRYAN, OHIO 43506
(800) 495-0276 FAX(800) 892-6276
arozone.com

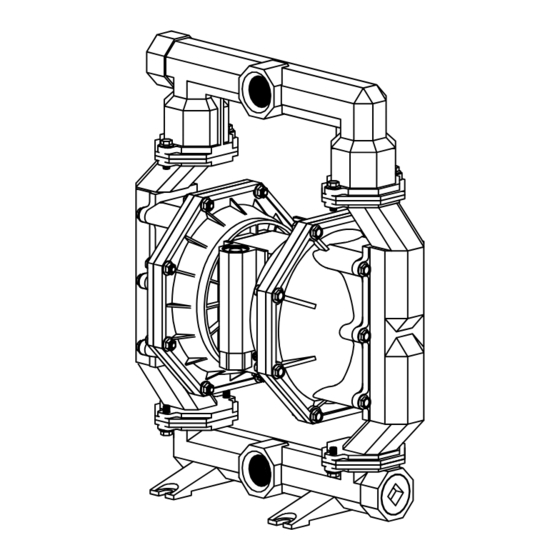

2" BOMBA DE DIAFRAGMA
1:1 RAZÓN VALVULA DE CLAPETA (METALICA)
LEA CUIDADOSAMENTE ESTE MANUAL ANTES DE INSTALAR
ESTE EQUIPO, OPERARLO O REALIZARLE SERVICIO.
. . . . . . . 2 - 11-1/2 NPTF - 1
. . . . . . . Rp 2 (2 - 11 BSP parallel)
. . . . . . . 2" A.N.S.I. / DIN Brida
. . . . . . . 74 lbs (33.6 kgs)
. . . . . . . 161 lbs (73.0 kgs)
. 153 lbs (69.4 kgs)
. . . . . . . 145 lbs (65.8 kgs)
. . . 120 psig (8.3 bar)
. . . 10 psig (0.69 bar)
120 psig (8.3 bar)
. . . 170 gpm (644 lpm)
. . . 1.4 gal. (5.3 lit.)
. . . . . 2" dia. (51 mm) semi-sólidos
-60_ - 280_ F (-51_ - 138_ C)
10_ - 180_ F (-12_ - 82_ C)
10_ - 175_ F (-12_ - 82_ C)
-40_ - 225_ F (-40_ - 107_ C)
40_ - 225_ F (4_ - 107_ C)
-40_ - 350_ F (-40_ - 177_ C)
véase la página 5
9-1/16'' (230 mm) x 10-1/16'' (256 mm)
. . . . . 85.0 dB(A)
© 2016 CCN 99745432
CUADRO DE DESCRIPCIÓN DEL MODELO
CUERPO CENTRAL
A - Aluminio
C - Hierro Fundidos
S - Acero Inoxidable
ROSCA
A - NPTF
B - BSP
F - 2" A.N.S.I. / DIN Brida
MATERIAL DE MULTIPLE
A - Aluminio
C - Hierro Fundidos
S - Acero Inoxidable
ACCESORIOS DE FERRETERIA
P - Acero
S - Acero Inoxidable
MATERIAL DEL ASIENTO
S - Acero Inoxidable
MATERIAL DE LA CLAPETA
A - E.P.R. U - Polyurethane
G - Nitrile V - Viton
MATERIAL DEL DIAFRAGMA
L - Larga de Vida PTFE
A - Santoprene
G - Nitrile T - PTFE/ Santoprene
REPARACIÓN DE LA SECCIÓN DE FLUIDO
EJEMPLO: MODELO # PF20A-AAP-SAA
JUEGOS DE FLUIDO # 637310-AA
PF20X-X
LIBERADO / DECHARGE:
REVISADO / REVISE:
(REV. N)
PF20 X - X X X - S X X
V - Viton
PF20X-XXX-X X X
637310 - X X
CLAPETA DIAFRAGMA
6-14-96
7-15-16
