Le cas échéant, respecter des distances entre les appareils.
Pour des boîtiers VS2000 Exi de type identique on peut dire:
• Distance = 0 mm pour un fonctionnement avec U
tension d'alimentation).
• Distance = 10 mm min pour un fonctionnement avec U
Si des appareils d'autres fabricants sont utilisés, les mesures pour déterminer la
distance admissible doivent être faites quand tous les appareils sont en fonction-
nement.
• Eviter la pénétration de souillures conductrices ou tous autres conducteurs lors du
montage et du câblage.
Montage des sondes:
Suivre la notice de montage jointe à la sonde.
4. Raccordement électrique
L'appareil doit être monté par un électricien qualifié.
Mettre l'installation hors tension avant le câblage!
Faire attention aux caractéristiques des circuits commandés par les relais.
Les règlements et dispositions relatifs à l'installation et le fonctionnement de maté-
riels électriques en zone explosive doivent être respectés.

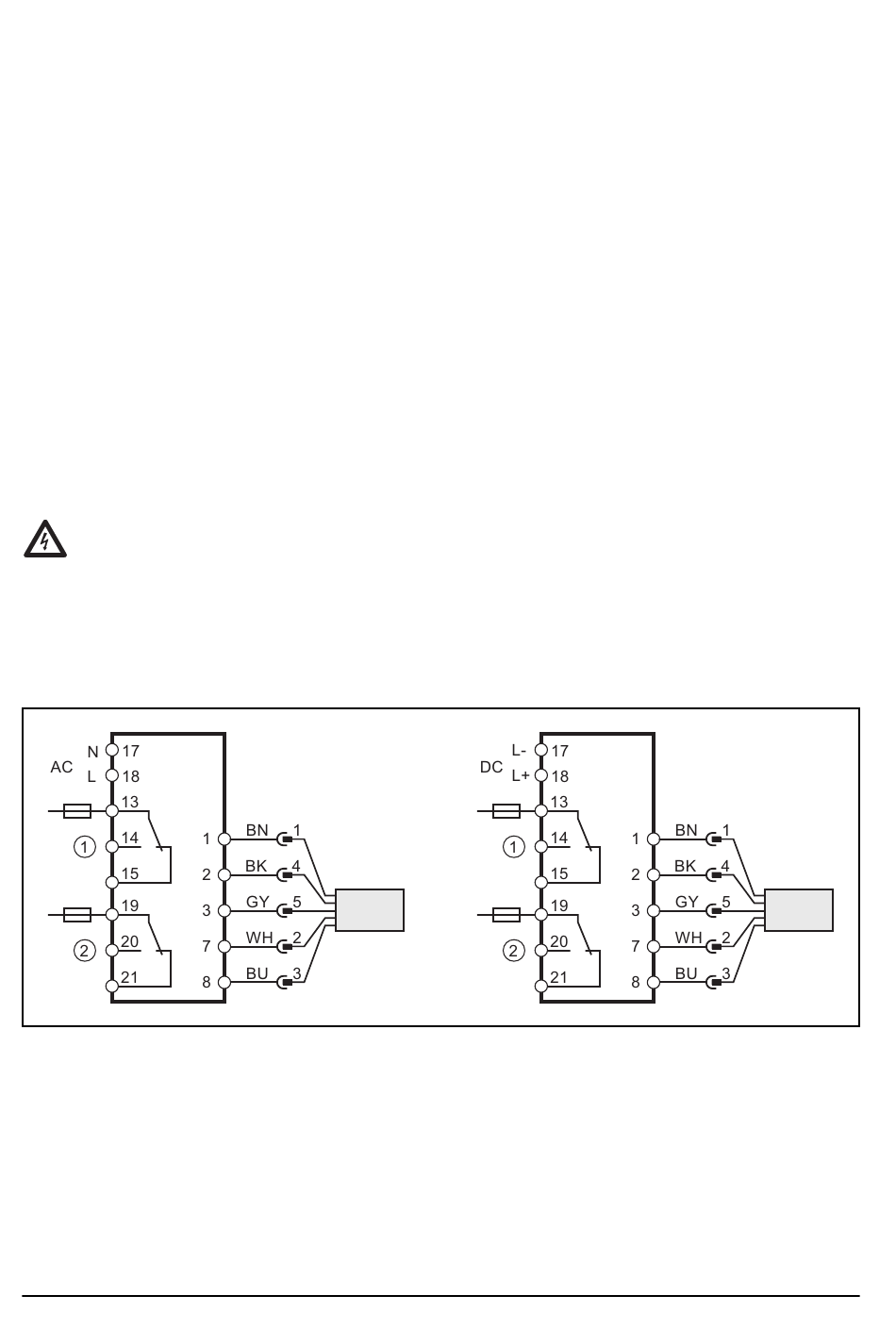

Raccordement des bornes:
Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir, WH = blanc, GY = gris
1 = relais surveillance du débit
2 = relais surveillance du câble
Tension d'alimentation
Tension AC:
Selon les données techniques (voir page 7) / étiquette ± 10% sur les bornes 18 (L) et 17
(N), dans la fréquence 47 ... 63Hz.
Tension DC:
24 Volt DC ± 10%, sur les bornes 18 (+) et 17 (-).
Page 4
(voir données techniques /
NOMINAL
+10%.
NOMINAL
