Notice de montage

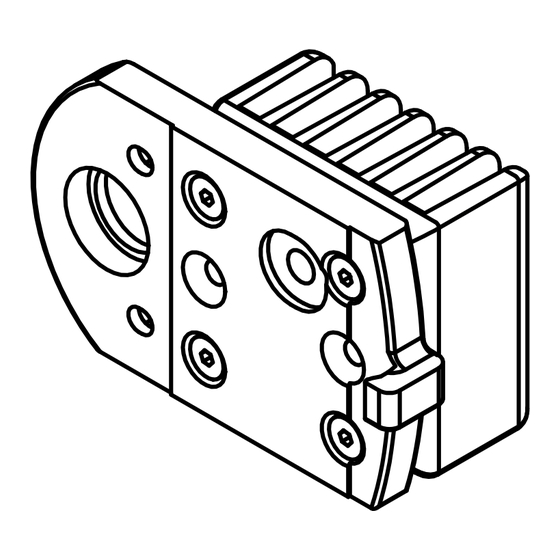

Dissipateur thermique / conducteur thermique
E3D302
FR
E3D303
E3D304

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM Electronic efector250 E3D302

  • Page 1 Notice de montage Dissipateur thermique / conducteur thermique E3D302 E3D303 E3D304...
  • Page 2: Table Des Matières

    Contenu 1 Remarques préliminaires �������������������������������������������������������������������������������������3 1�1 Symboles utilisés �������������������������������������������������������������������������������������������3 2 Fonctionnement et caractéristiques ���������������������������������������������������������������������3 3 Fourniture ������������������������������������������������������������������������������������������������������������4 3�1 E3D302 ����������������������������������������������������������������������������������������������������������4 3�2 E3D303 ����������������������������������������������������������������������������������������������������������4 3�3 E3D304 ����������������������������������������������������������������������������������������������������������4 4 Montage ���������������������������������������������������������������������������������������������������������������4 4�1 Montage du E3D302 ��������������������������������������������������������������������������������������4 4�1�1 Montage du E3D302 pour fonctionnement horizontal de l'appareil ������5 4�1�2 Montage du E3D302 pour le fonctionnement vertical de l'appareil ������6 4�2 Montage du E3D303 ��������������������������������������������������������������������������������������8 4�3 Montage du E3D304 ������������������������������������������������������������������������������������10...
  • Page 3: Remarques Préliminaires

    1 Remarques préliminaires Ce document s'adresse à des personnes compétentes� Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d’envisager les risques et d'éviter des dangers potentiels qui pourraient être causés par le fonctionnement ou la maintenance de l'accessoire�...
  • Page 4: Fourniture

    3 Fourniture 3.1 E3D302 • Dissipateur thermique et conducteur thermique prémontés • 2 x vis à tête cylindrique M5x70 • 2 x vis à tête cylindrique M5x75 • 2 x écrou M5 • Cylindre de serrage • Notice de montage 3.2 E3D303 •...
  • Page 5: 4�1�1 Montage Du E3D302 Pour Fonctionnement Horizontal De L'appareil

    4.1.1 Montage du E3D302 pour fonctionnement horizontal de l'appareil Le montage de l'appareil pour fonctionnement horizontal de l'article E3D302 est décrit ci-dessous� Le dissipateur thermique et le conducteur thermique sont prémontés pour le fonctionnement horizontal de l'appareil� ① ② ③ ⑥...
  • Page 6: 4�1�2 Montage Du E3D302 Pour Le Fonctionnement Vertical De L'appareil

    ② 4� Serrer les vis sans tête uniformément� > Par le serrage, la distance entre le conducteur thermique et l'appareil est réduite� Le conducteur thermique doit être positionné de façon plane et sans espace d'air avec l'appareil� ① 5� Serrer les vis à tête cylindrique avec un maximum de 0,5 - 1,0 Nm�...
  • Page 7 ⑤ ⑥ ⑦ ⑧ ① ② ① 3� Positionner le dissipateur thermique sur les perçages du conducteur thermique � ④ 4� Serrer les vis à tête fraisée avec un maximum de 2,0 - 3,0 Nm� ① ⑧ 5� Tenir le conducteur thermique contre l'un des deux côtés de l'appareil �...
  • Page 8: 4�2 Montage Du E3D303

    4.2 Montage du E3D303 L'article E3D303 consiste en un conducteur thermique avec écrous prémontés� Monter le conducteur thermique E3D303 sur une fixation suffisamment thermiquement conductrice� ① ② ③ ④ ⑤ ⑧ ⑦ ⑥ Le montage du conducteur thermique sur une fixation et le raccordement de l'appareil au conducteur thermique est décrit ci-dessous�...
  • Page 9 Respecter les consignes : ⑥ ④ 1� Monter le conducteur thermique avec des vis à tête fraisée sur la fixation avec un maximum de 3,0 Nm� ② ⑥ 2� Tenir un des deux côtés de l'appareil contre le conducteur thermique �...
  • Page 10: 4�3 Montage Du E3D304

    4.3 Montage du E3D304 L'article E3D304 consiste en deux dissipateurs thermiques avec conducteurs thermiques prémontés� Monter les dissipateurs thermiques toujours avec les ailettes orientées verticalement� Cela augmente le rendement� 4.3.1 Montage du E3D304 pour le fonctionnement horizontal de l'appareil Le montage de l'article E3D304 pour le fonctionnement horizontal de l'appareil est décrit ci-dessous�...
  • Page 11 Respecter les consignes : ⑤ ③ 1� Tenir les conducteurs thermiques contre les côtés de l'appareil � ⑥ des conducteurs thermiques s'accrochent dans la face avant > Les crochets de l'appareil. ④ dans le conducteur thermique et serrer à la main avec 2�...
  • Page 12: Montage Du E3D304 Pour Le Fonctionnement Vertical De L'appareil

    4.3.2 Montage du E3D304 pour le fonctionnement vertical de l'appareil Le montage de l'article E3D304 pour le fonctionnement vertical de l'appareil est décrit ci-dessous� Comme les dissipateurs thermiques et conducteurs thermiques sont prémontés pour le fonctionnement horizontal de l'appareil, les dissipateurs thermiques doivent être tournés de 90 degrés�...
  • Page 13 ⑥ 8� Serrer les vis sans tête uniformément� > Par le serrage, la distance entre le conducteur thermique et l'appareil est réduite� Le conducteur thermique doit être positionné de façon plane et sans espace d'air avec l'appareil� ⑤ 9� Serrer les vis à tête cylindrique avec un maximum de 0,5 - 1,0 Nm�...

Ce manuel est également adapté pour:

Efector250 e3d303Efector250 e3d304
