Nombre Description des APCQ-M et APCQ-R
1 Ventilateurs (extraction d'air)
2 Transformateur auxiliaire (en option)
3 Connexions auxiliaires (transducteur de courant)
4 Régulateur de facteur de puissance (RVC par défaut ou RVT en option)
5 Contacteurs UA
6 Entrée d'air
7 Barre omnibus principale (triphasée)
8 Module de puissance QCap
9 Disjoncteur (en option)
10 Fusibles HRC
11 Grille de protection intérieure
11
10
9
8
7

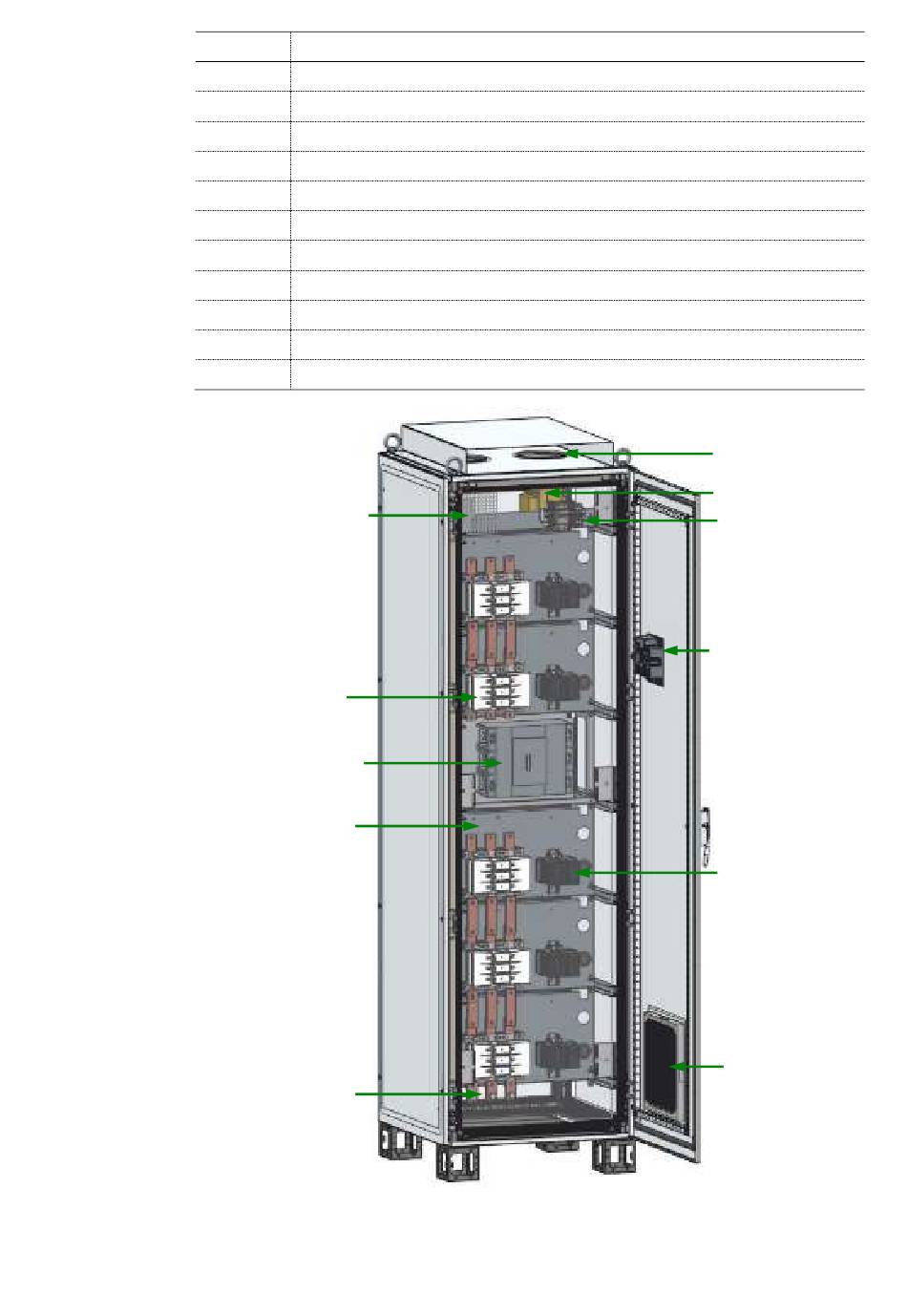

Figure 6 : Aménagement intérieur des APCQ-M et APCQ-R
1
2
3
4
5
6
