Contrôleur de vide avec unité de régulation VC 900
Affichages
1 Durée de processus
2 Pression réelle dans l'unité
de pression choisie
3 Processus actif
4 Selon le mode de fonction-
nement :
Débit en pour cent ou pres-
sion de consigne dans l'uni-
té de pression choisie
(Si, dans le mode de fonc-
tionnement Aspiration ou
Automatique aucune
pompe n'est raccordée au
contrôleur de vide, le sym-
bole suivant apparaît ici
)
5 Explication des fonctions
de bouton rotatif/bouton
pression
(tourner : modifier le débit (puis-
sance); presser : interrompre le
mode de fonctionnement et passer
à la gestion de processus ma-
nuelle)
Traduction du Betriebsanleitung original, français, KNF 304811-304815 07/18
8. Utiliser le contrôleur de vide
8.1. Contrôleur de vide
8.1.1. Fonctions générales et affichages
Le contrôleur de vide est utilisé à l'aide

d'un bouton rotatif/bouton pression (Fig. 1/4) et

d'un écran tactile (Fig. 1/1).
Le bouton rotatif/bouton pression possède les fonctions sui-
vantes :

Tourner : modification du débit de la pompe ou réglage de la
pression de consigne (selon le mode de fonctionnement choisi).

Presser : interruption du processus actif et commutation dans la
gestion de processus manuelle (ici, le fait de presser provoque une
aspiration).
Contenus de l'écran tactile :

Affichage des principales grandeurs de processus (Fig. 4, page
21) ;

Menus pour la sélection du mode de fonctionnement et de
l'unité de l'affichage de pression (Fig. 5, page 22) ;

Touches de commande (Fig. 5, page 22) avec les fonctions :
−
Démarrer et arrêter le processus ;
−
Ouvrir et fermer la vanne de sécurité ;
−
Ouvrir et fermer la vanne de liquide de refroidissement (ac-
cessoire).

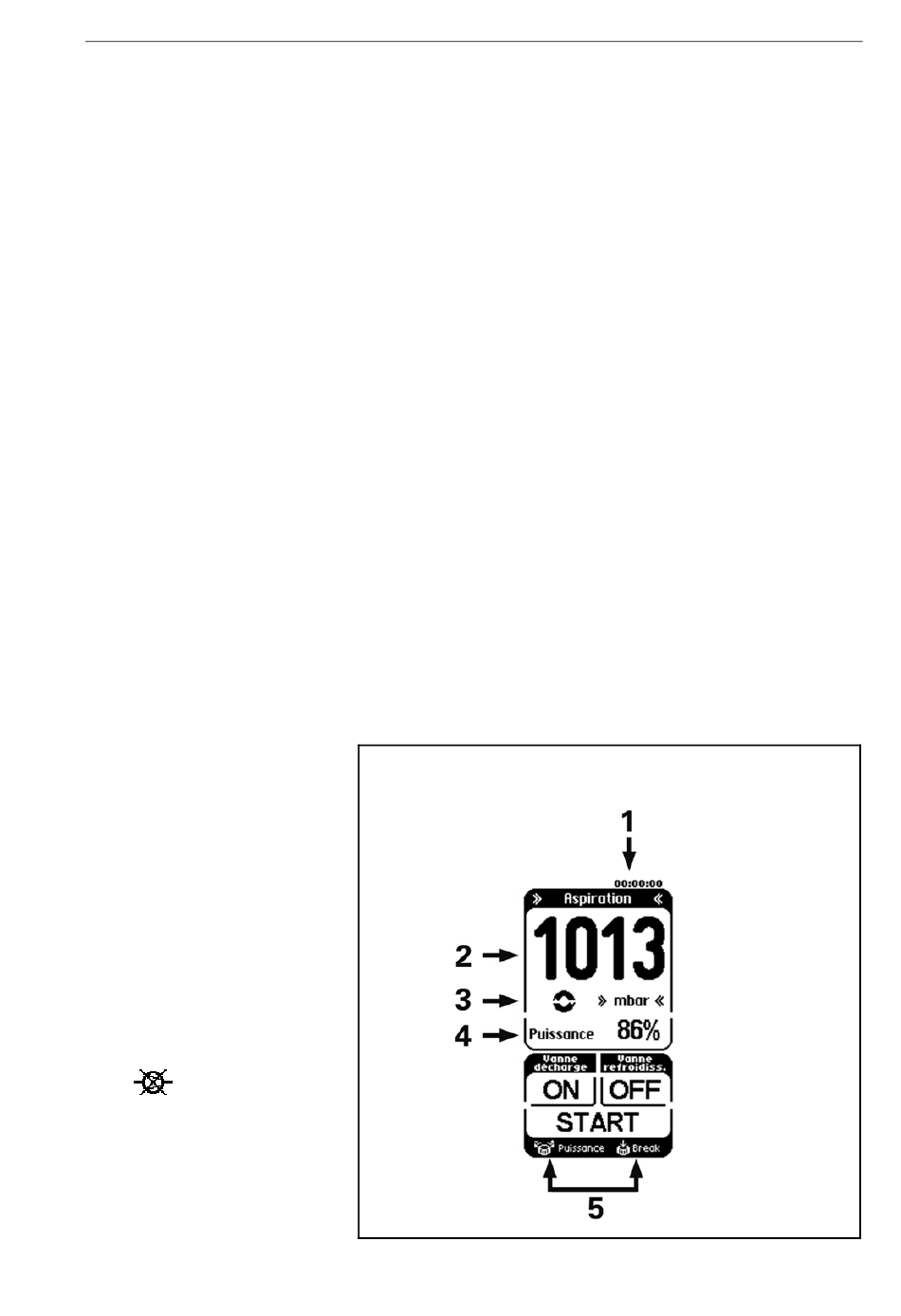

Fig. 4 : Affichages sur l'écran tactile
Utiliser le contrôleur de vide
21
