L'afficheur GP

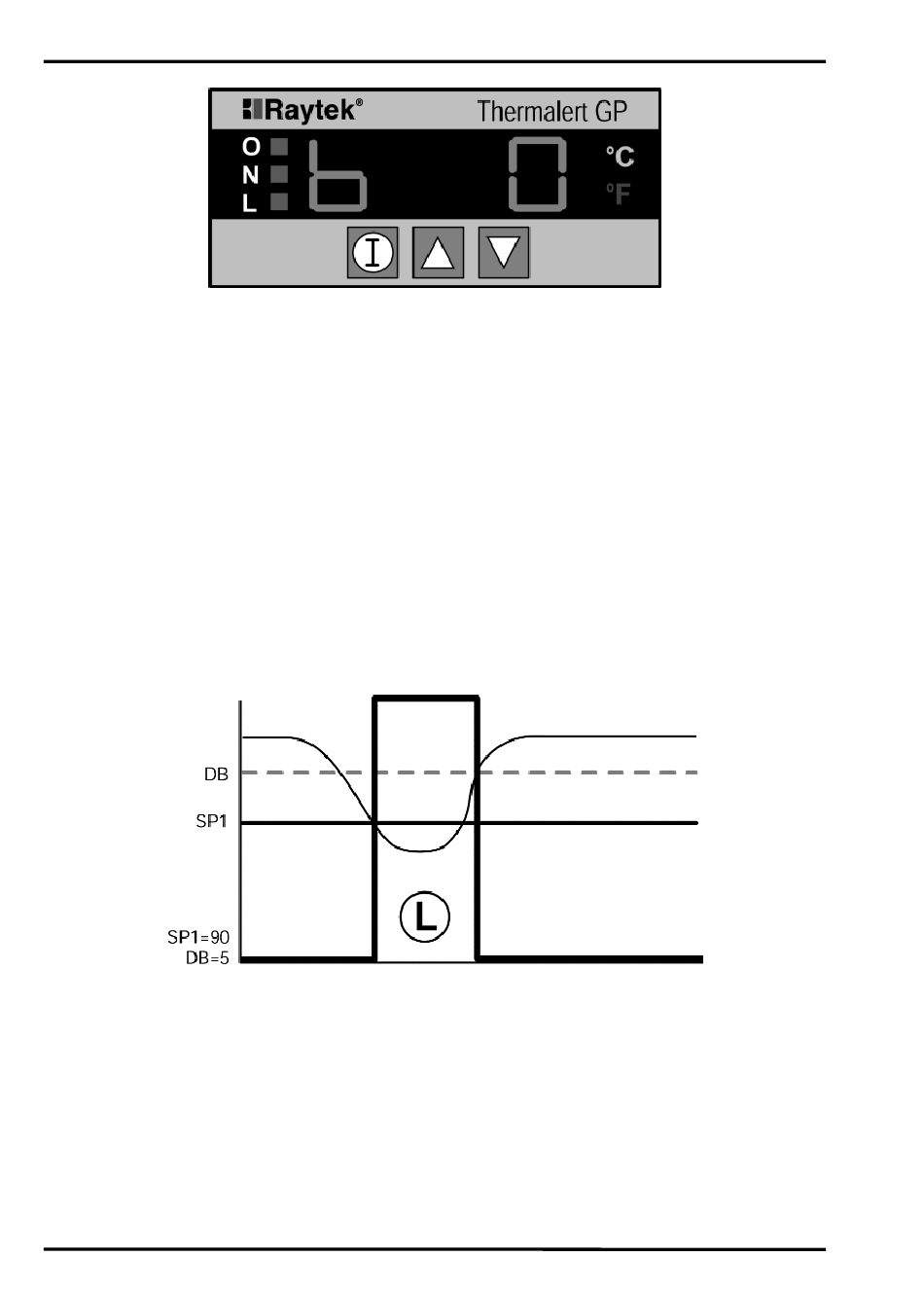

Figure 14 : affichage de l'alarme de valeur de consigne
Les affichages «O» et «L» sur l'afficheur sont commandés par SP1 et
SP2. «L» s'allume quand le signal d'entrée est tombé en dessous de la
valeur de consigne SP1 ou SP2 et que le niveau de déclenchement )
(«b») est réglé sur «0» ou sur «2». L'affichage «O» s'allume quand le
signal d'entrée dépasse SP1 ou SP2 et que le niveau de déclenchement
«b» est réglé sur «1» ou sur «3». Les figures suivantes montrent des
exemples de changement de statut de la valeur de consigne après le
déclenchement de l'alarme
Affichage GP = b0, signal de déclenchement logique 0, sortie zéro normal
Signal
24
