Interrupteur
Boîtier interrupteur laser

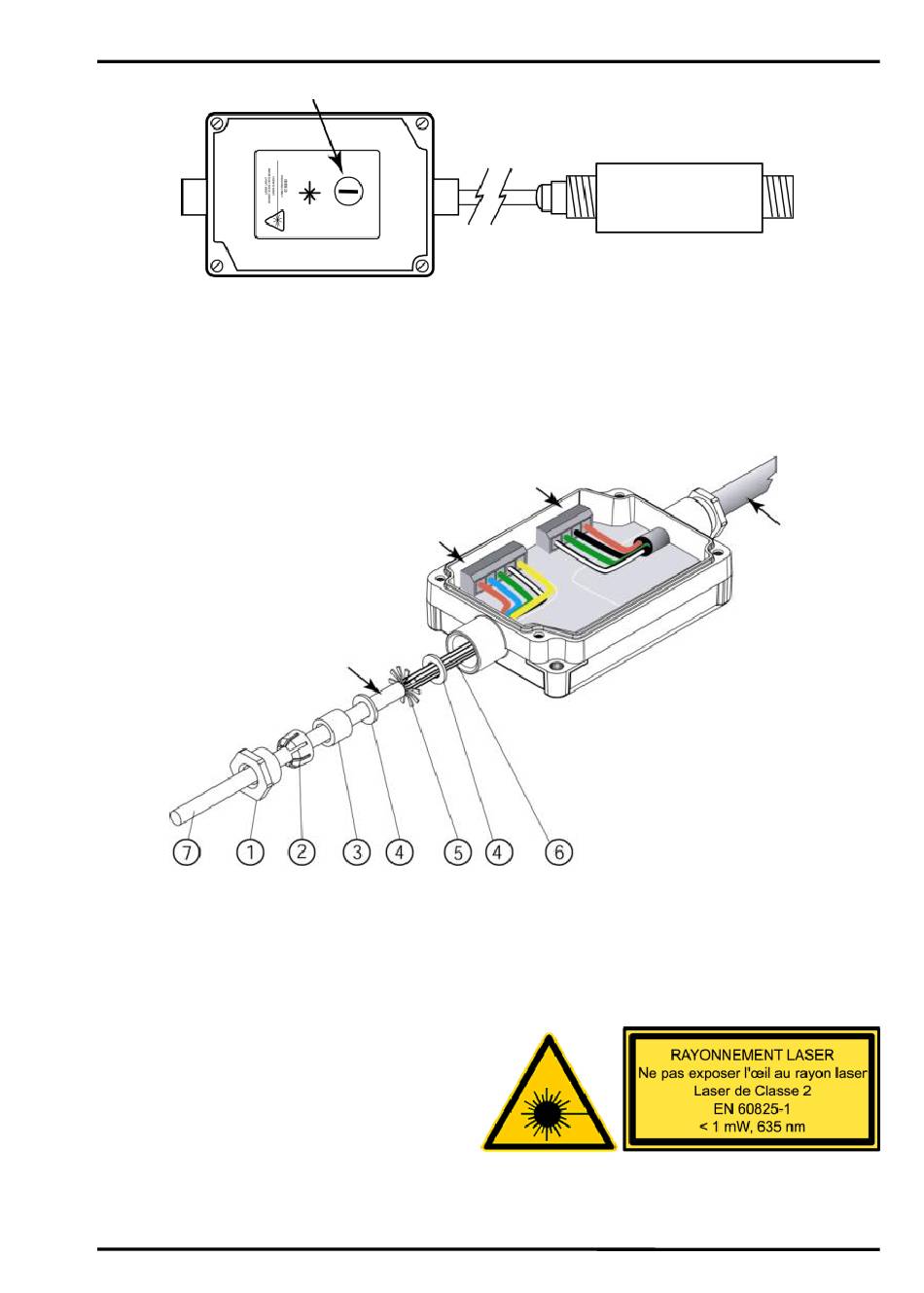

Figure 32 : tête de mesure GPS avec boîtier laser
Câble de l'afficheur (gauche droite)
Câble de la tête de mesure (gauche
droite) rouge, bleu, vert, blanc, jaune
Câble de la tête de
mesure (4 m)
A
VERTISSEMENT
Ne pas regarder le laser car cela
pourrait
entraîner
blessures au niveau des yeux.
Ne jamais diriger le laser sur
une autre personne.
GP Série
blanc, vert, noir, rouge
Figure 33 : câblage du boîtier laser
!
des
Rev. F2 05/2017
Têtes de mesure GPR/GPS
Tête de mesure GPS
1. bouchon de fermeture
2. fixation
3. joint caoutchouc
4. presse-étoupe
5. protection du câble
6. câble
7. câble de la tête de mesure
Câble de
l'afficheur
(8 m)
