Ne faîtes pas fonctionner l'appareil sans son couvercle.
Risque d'électrocution!
3.2.1 Accessoire: support de montage
1. Guidez l'arrière de l'afficheur à travers le support de manière à ce
que le dessous de l'afficheur repose sur le support de montage.
Veillez à ce que le joint soit en place, voir Figure 3.

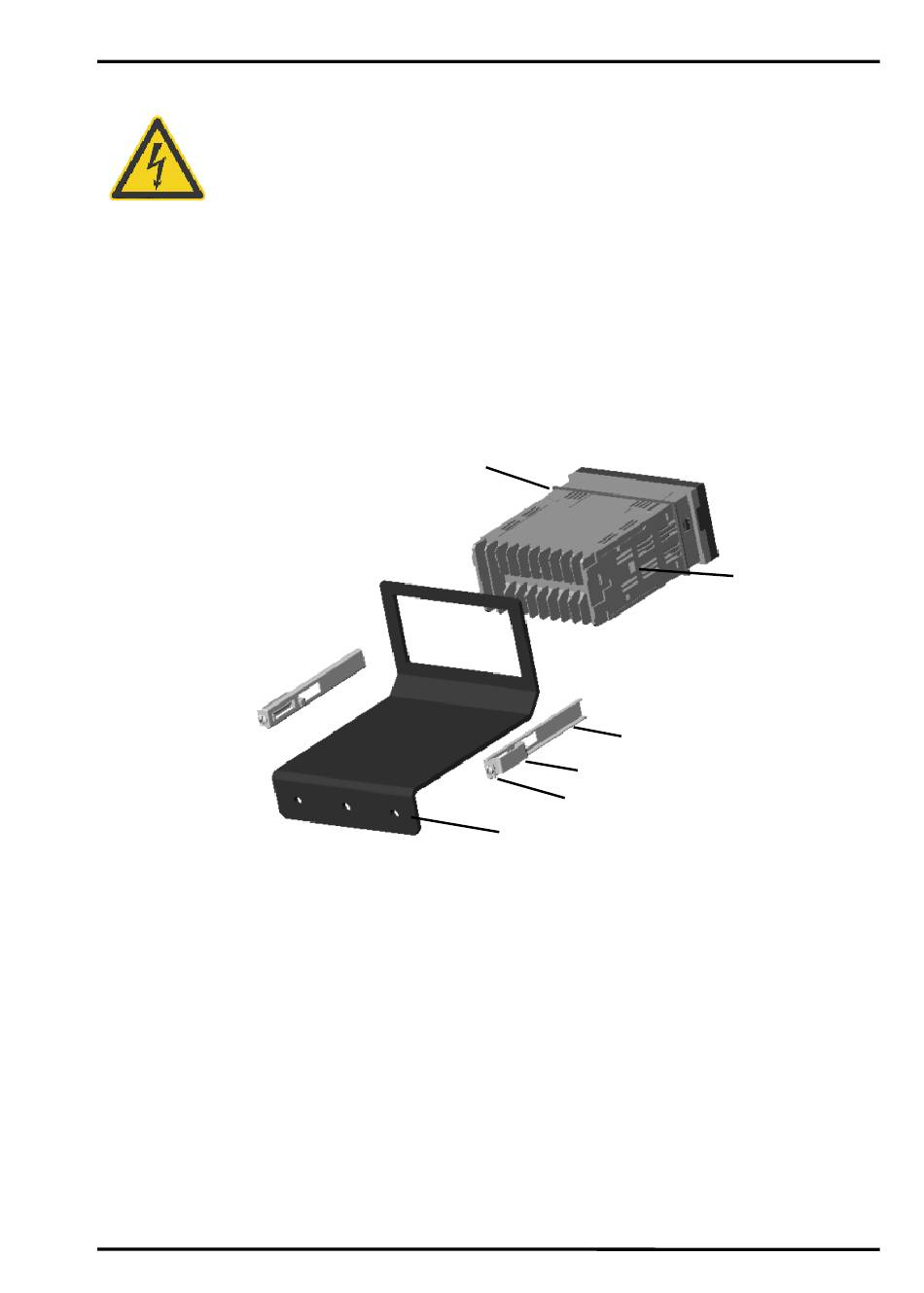

Figure 3 : Installation du support de montage
2. Placez chaque bride sur le côté des étriers face au trou situé sur le
boîtier de l'afficheur. Pour cela, vous devez d'abord desserrer les
vis des étriers.
3. Serrez les vis de chaque étrier. Veillez à ce que les pattes soient en
contact avec le cadre du support sur toute leur surface. Ne pas
serrer trop fort, voir Figure 4.
GP Série
Joint
Support de montage
Rev. F2 05/2017
L'afficheur GP
Trou
Etrier
Bride
Vis de fixation
9
