L'afficheur GP

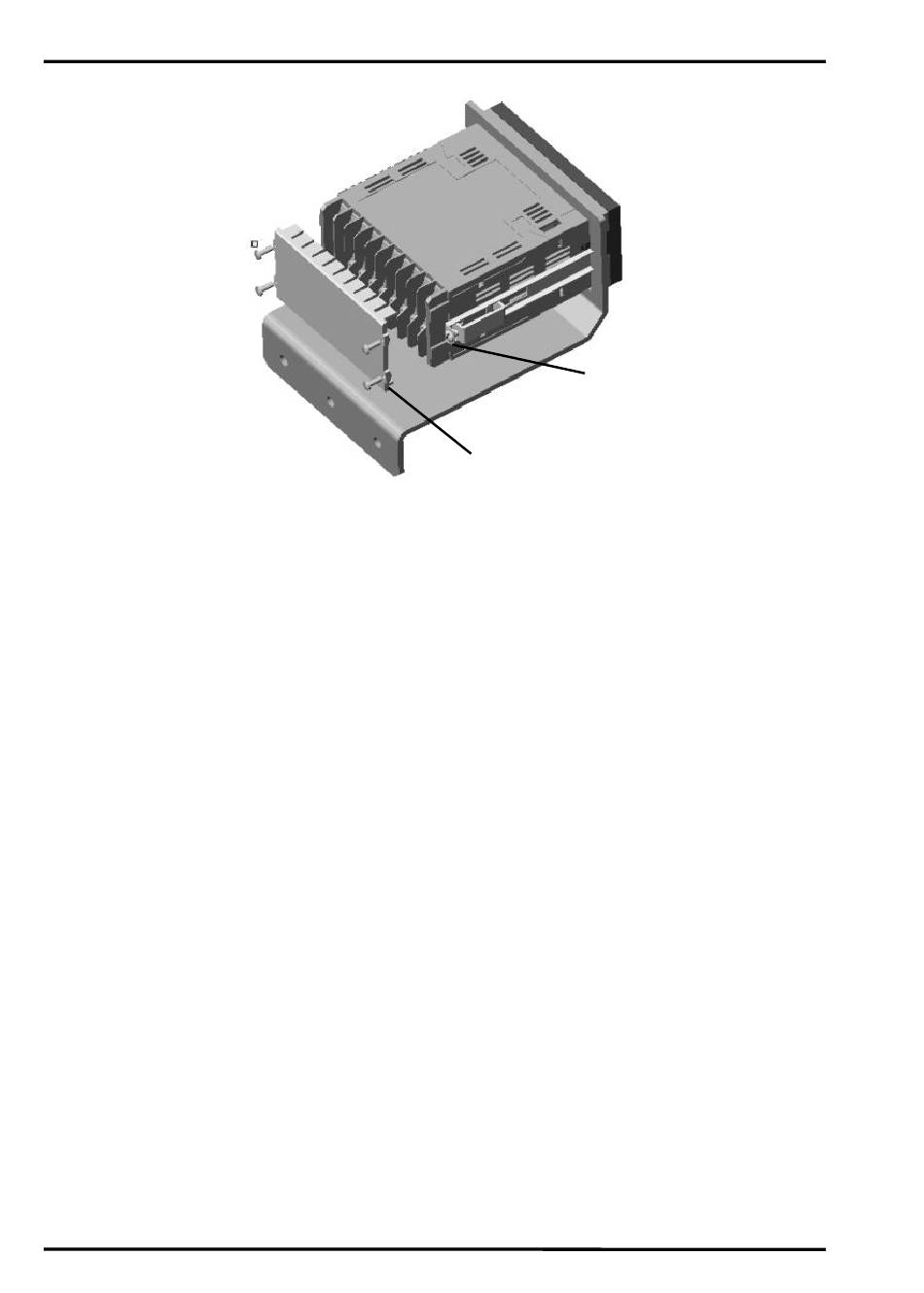

Figure 4 : achèvement de l'installation
4. Vous devez amener les fils sur les bornes de l'afficheur et mettre
le couvercle arrière en place avant de monter le support sur une
surface. (vous trouverez les instruction de câblage de votre
appareil dans le manuel d'utilisation).
5. Utilisez 3 vis ou boulons de taille adéquate pour fixer le support
sur votre surface de travail.
L'installation du support de montage est terminée.
3.2.2 Pochoir de découpage et cadre
Si vous montez l'afficheur sur un panneau, vous pouvez utiliser le
cadre plastique comme pochoir pour délimiter le contour de
l'ouverture nécessaire. Pour cela, tenez le pochoir contre la plaque ou
fixez le à l'aide de ruban adhésif et marquez les bords intérieurs (voir
Figure 5).
Après avoir découpé le panneau, vous pouvez utiliser le cadre pour
masquer les rayures et irrégularités dues au découpage. Pour procéder
à l'installation de l'afficheur, placez simplement le cadre entre la
lunette d'encadrement et le joint de montage avant de fixer l'afficheur
sur la plaque.
10
Avant de monter le support, raccorder
les fils puis mettre le couvercle arrière
en place
Rev. F2 05/2017
Serrez les vis de l'étrier
de retenue
GP Série
