L'afficheur GP
3.4 Fonctionnement
3.4.1 Description de l'interface utilisateur
L'afficheur GP est composé d'une interface de commande avec un
écran LED-4-chiffres, 3 touches et 5 lampes témoins. Outre la
température effective ou la valeur définie par l'utilisateur, le LED
indique également les réglages des paramètres. La touche
ainsi que
les touches
et
vous permettent de commander les différentes
fonctions. Les affichages du LED montrent la fonction en cours
d'utilisation. La figure ci-dessous montre l'écran de démarrage lors de
la première mise sous tension (aucune information mémorisée dans
l'EEPROM) ou lors du rétablissement des réglages effectués en usine
(voir paragraphe 3.4.12
Réglages en
usine, page 34).

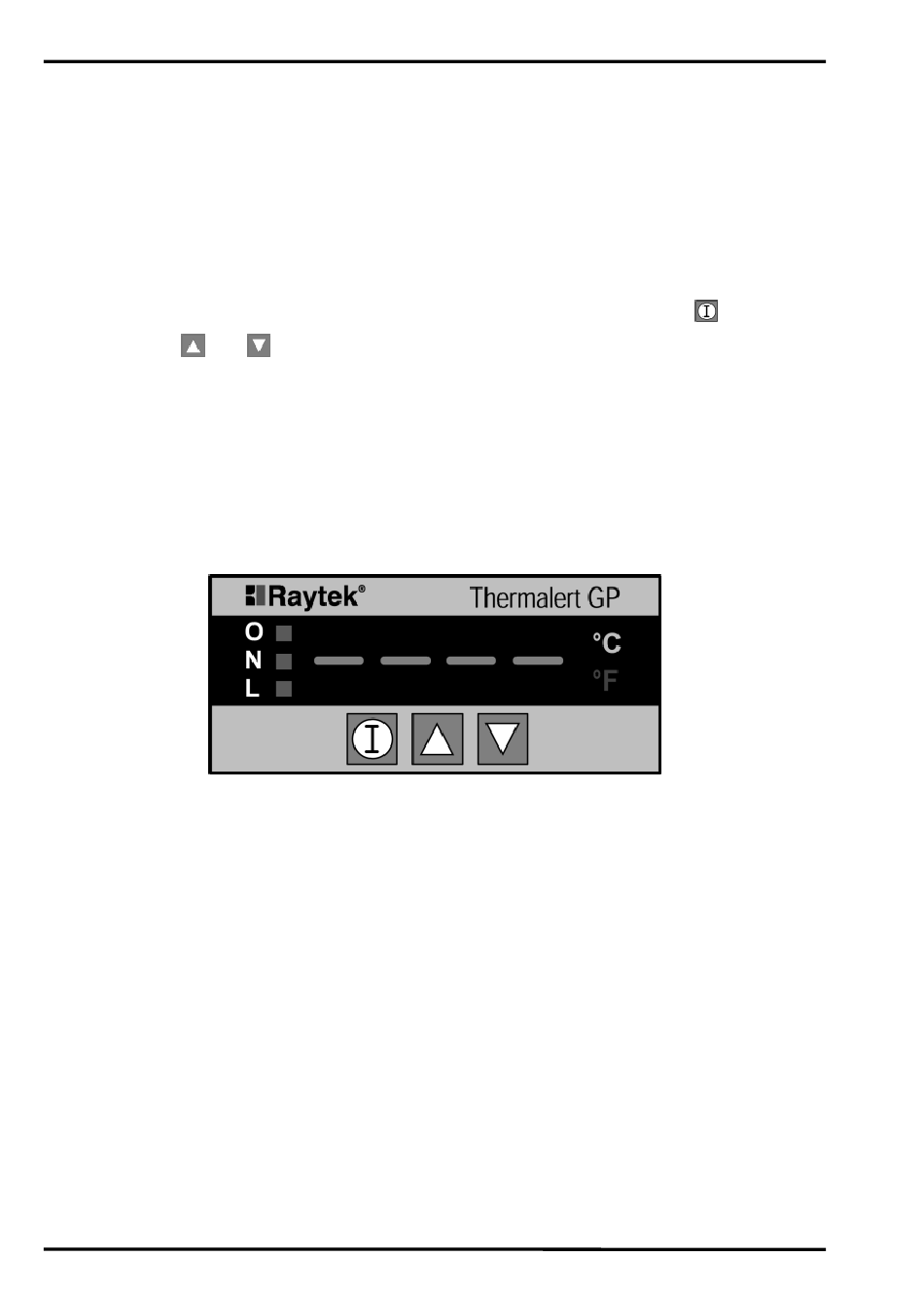

Figure 10 : écran de démarrage de l'interface de commande
Le «N» allumé sur le côté gauche du tableau indique que l'appareil
fonctionne normalement. Le «O» et le «L» sont commandés par les
valeurs de consigne 1 et 2 (SP1, SP2). Le «O» allumé indique que la
température effective ou la valeur dépasse le réglage actuel SP1 ou
SP2. Le «L» allumé indique que la température effective ou la valeur
effective est inférieure au réglage actuel de SP1 ou de SP2. Sur le côté
droit du tableau de commande se trouvent deux voyants qui désignent
l'unité de mesure de la température choisie. «C» indique la
température en °C (degrés Celsius) et «F» la température en °F (degrés
Fahrenheit). En présence de composants 0 - 5 V et 4 - 20 mA qui ne
