Pose de l'antenne

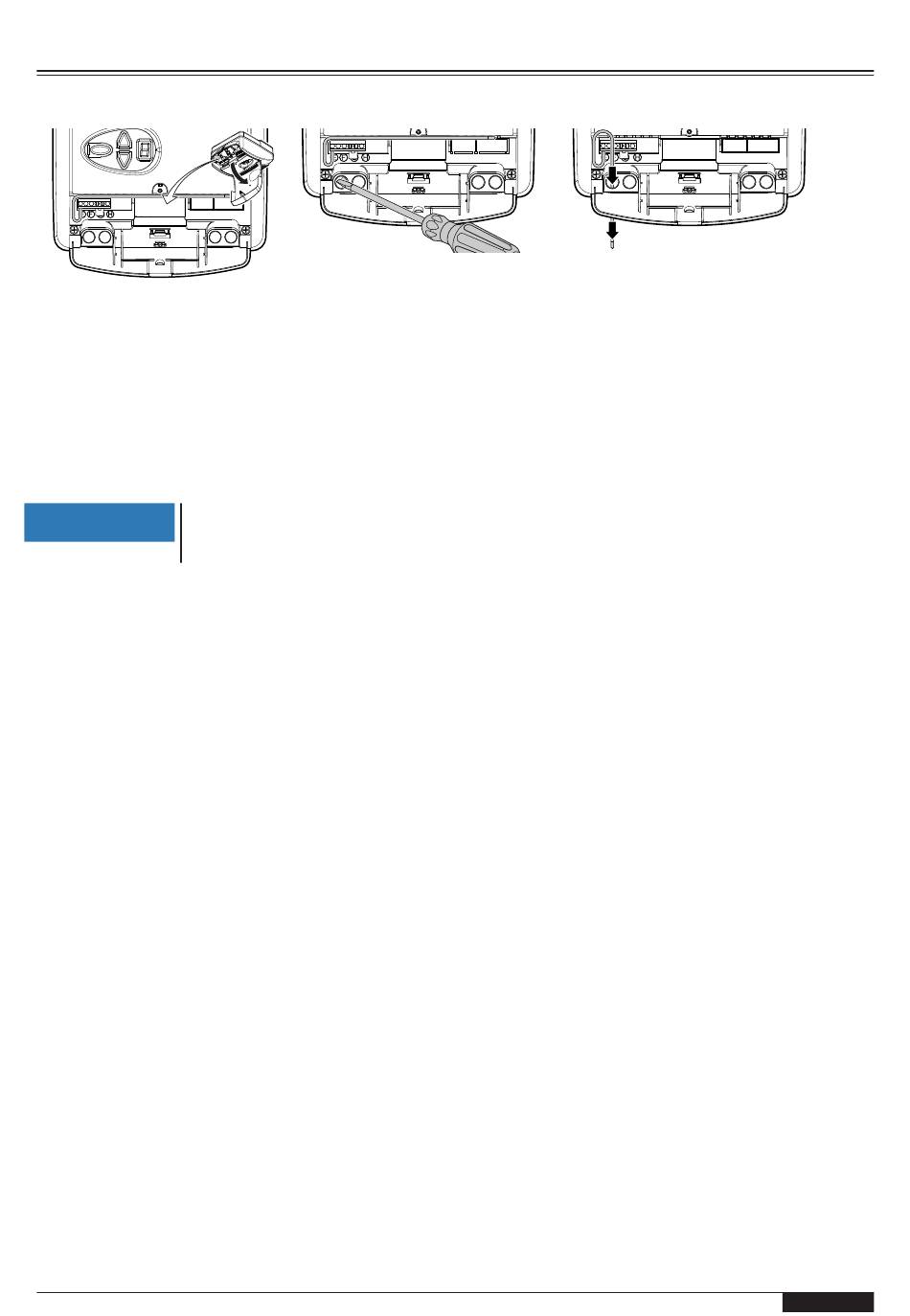

Fig. 8: Poser l'antenne
1. Ouvrez le couvercle de la tête de commande.
2. Cassez à l'aide d'un outil approprié (p.ex. tourne-vis) la partie destinée à la
rupture du passage et insérez la passe-câble fourni dans le trou ainsi créé.
3. Sortez l'antenne de son emballage de sécurité et faites-la passer vers l'exté-
rieur en passant par le passage prévu.
4. Refermez le couvercle de la tête de commande.
En cas d'utilisation d'une antenne externe, le blindage de celle-ci
AVIS
doit être relié à la borne située à côté (F).
4.8
Programmation de la tête de commande
Dans cette section, nous décrivons la programmation de base de l'entraînement
dans le cadre de l'installation. La programmation de la commande est guidée par
menu.
• Une pression sur la touche (D) active le menu. Les chiffres de l'affichage (A)
indiquent l'étape de menu.
• Au bout d'environ 2 secondes, l'affichage (A) se met à clignoter et le réglage
peut être modifié au moyen des touches (B) et (C).
• La touche (D) permet de mémoriser la valeur paramétrée et le programme
passe automatiquement à l'étape suivante. Il est possible, en appuyant à
plusieurs reprises sur la touche (D), de sauter des étapes du menu.
• Pour sortir du menu, pressez la touche (D) jusqu'à ce que le chiffre « 0 »
réapparaisse ou que l'affichage s'éteigne.
• En-dehors du menu, la touche (B) permet d'envoyer une impulsion de
démarrage.
Vous trouverez des informations sur d'autres réglages et/ou des réglages spé-
ciaux au chapitre « Réglages spéciaux ».
