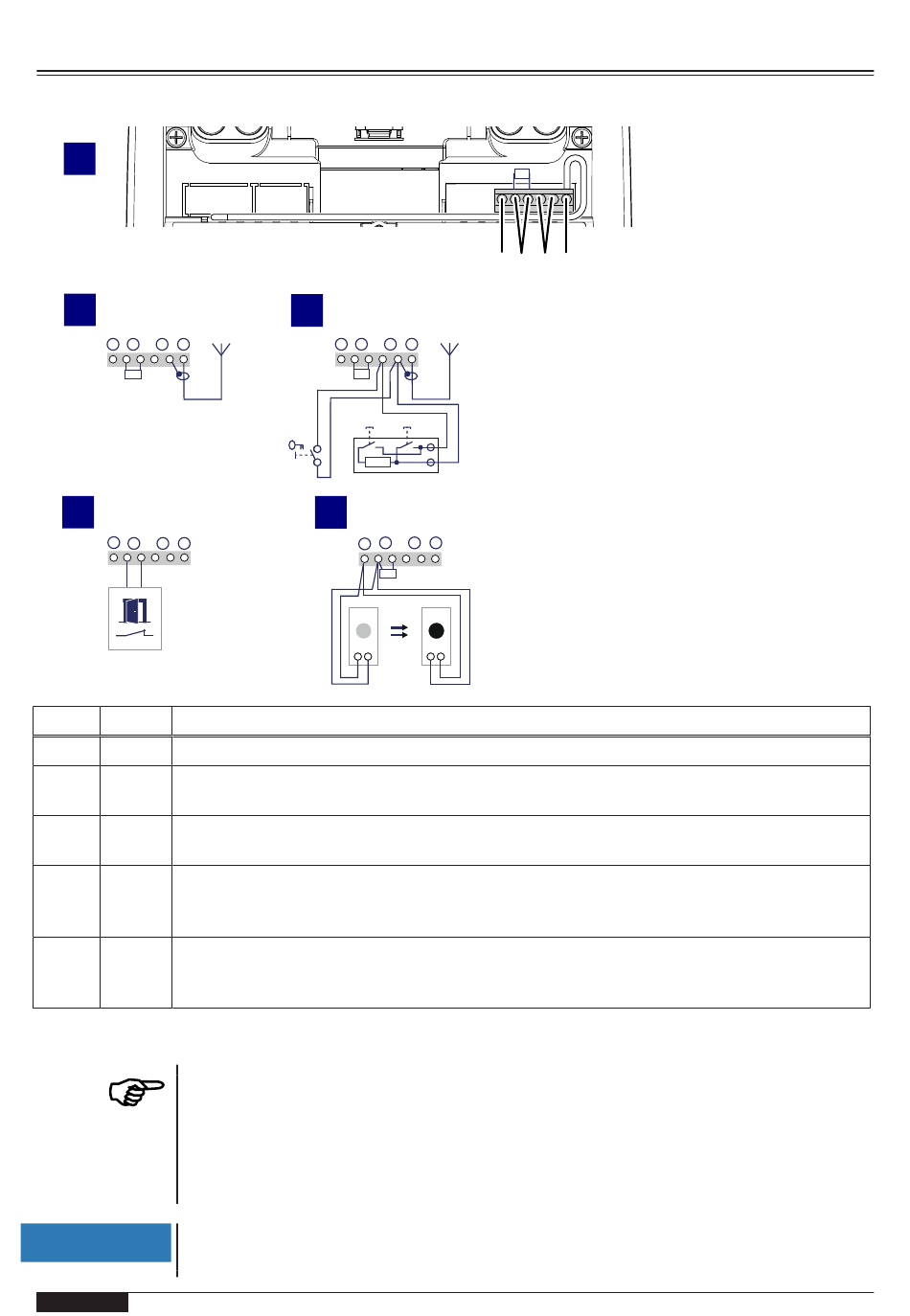

4.6.1 Schémas de raccordement
1
2
H
G
F
E
8k2
4
H
G
F
E
N°
Borne Description
1
Vue d'ensemble des raccordements de la tête de commande et d'entraînement.
2
E
Raccordement d'antenne En cas d'utilisation d'une antenne externe, le blindage de
celle-ci doit être relié à la borne située à gauche (F).
3
F
Raccordement d'un générateur d'impulsions externe (accessoires, par ex.
commutateur à clé ou clavier à code)
4
G
Raccordement d'un contact de portillon (accessoire) ou arrêt d'urgence Cette entrée
permet de stopper la motorisation ou d'inhiber le démarrage. (Voir aussi chapitre
Réglages spéciaux, Menu H : réglages STOP-A)
5
G / H
Raccordement barrière photoélectrique LS2 (si vous utilisez une autre barrière
photoélectrique, prenez les positions des bornes mentionnées dans la notice
d'utilisation de cette dernière)
4.6.2 Générateur d'impulsions et dispositifs de sécurité externes
En cas d'exigences plus strictes en matière de protection des per-
sonnes, nous recommandons, en plus de la limitation interne d'ef-
fort de la motorisation, d'installer une barrière photoélectrique
2 fils. Pour de plus amples informations sur les accessoires,
veuillez consulter nos documents ou interroger votre revendeur.
Avant la première mise en service, contrôlez la fiabilité et la sécuri-
AVIS
té de la motorisation (voir chapitre Entretien / Contrôle).
90 - FR
3
H
G
F
E
8k2
180R
5
G
E
H
F
8k2
LS 2
LS 2
1 2
1 2
8k2
H
G F E
