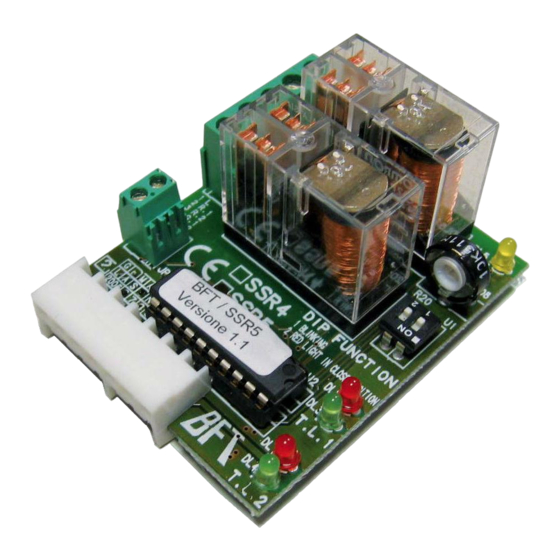

I SCHEDA SEMAFORO
GB
TRAFFIC LIGHT CARD
F
CARTE FEU
D
AMPELKARTE
E
FICHA SEMAFORO
P
PLACA SEMAFORO
1
2
3
4
5
ISTRUZIONI D'USO E DI INSTALLAZIONE
INSTALLATION AND USER'S MANUAL
INSTRUCTIONS D'UTILISATION ET D'INSTALLATION
INSTALLATIONS-UND GEBRAUCHSANLEITUNG
INSTRUCCIONES DE USO Y DE INSTALACION
INSTRUÇÕES DE USO E DE INSTALAÇÃO
Via Lago di Vico, 44
36015 Schio (VI)
Tel.naz. 0445 696511
Tel.int. +39 0445 696533
Fax 0445 696522
Internet: www.bft.it
E-mail: sales@bft.it
SSR4-SSR5
1
2
3
4
5
6
7
D811360 ver.02 25-01-2006
������
� � � � � �

Publicité

loading

Sommaire des Matières pour BFT SSR4

  • Page 1 � AMPELKARTE ������ � � � � � � FICHA SEMAFORO PLACA SEMAFORO SSR4-SSR5 ISTRUZIONI D’USO E DI INSTALLAZIONE INSTALLATION AND USER’S MANUAL INSTRUCTIONS D’UTILISATION ET D’INSTALLATION INSTALLATIONS-UND GEBRAUCHSANLEITUNG INSTRUCCIONES DE USO Y DE INSTALACION INSTRUÇÕES DE USO E DE INSTALAÇÃO...
