Manuel d'installation, d'utilisation et d'entretien

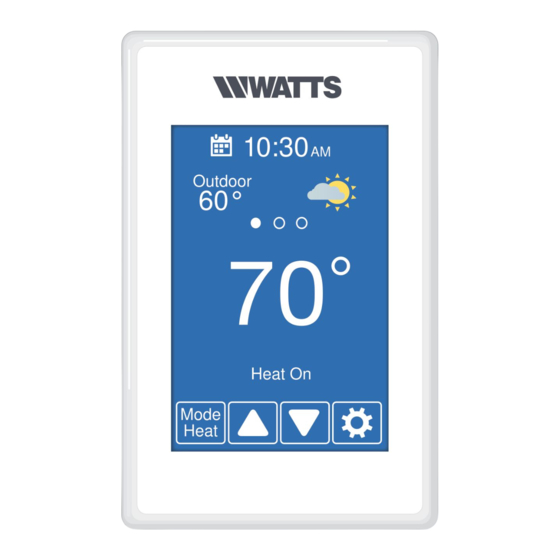

Thermostat Wi-Fi W561
Works with the
Watts
Home Mobile App
®
Compatible avec
• Chauffage en 1 étape
• Prend en charge le capteur de plancher inclus pour les applications de chauffage par
plancher radiant.
AVE RTIS SEM ENT
!
À lire attentivement avant de procéder à
l'installation. Tout manquement au respect des
instructions ou des paramètres d'utilisation ci-joints
peut entraîner une défaillance du produit.
LA SÉCURITÉ
Conservez ce manuel pour référence ultérieure.
AVANT
TOUT
IOM-W561
Publicité
Table des Matières
Manuels Connexes pour Watts W561
Sommaire des Matières pour Watts W561
- Page 1 IOM-W561 Manuel d’installation, d’utilisation et d’entretien Thermostat Wi-Fi W561 Works with the Watts Home Mobile App ® Compatible avec • Chauffage en 1 étape • Prend en charge le capteur de plancher inclus pour les applications de chauffage par plancher radiant.
-
Page 2: Table Des Matières
Renseignements de sécurité importants ................3 Installation ........................4 Préparation ........................4 Retrait de la base du thermostat ................5 Montage du thermostat ....................5 Application W561-1 .....................6 Application W561-2 .....................7 Application W561-3 .....................8 Application W561-4 .....................9 Séquence de fonctionnement ..................10 Utilisation du chauffage .................... 10 Interface utilisateur ......................11... -
Page 3: Informations De Sécurité Importantes
Informations de sécurité importantes Il est de votre responsabilité de vous assurer que ce thermostat est installé en toute sécurité conformément à tous les codes et à toutes les normes applicables. Watts décline toute ® responsabilité quant aux dommages pouvant résulter d’une mauvaise installation ou d’un mauvais entretien. -
Page 4: Installation
Préparation Outils nécessaires • Perceuse (pour cheville d’ancrage au mur) • Mèche de ⁄ po (4,8 mm) (pour an- • Tournevis Watts ou de bijoutier crage mural) • Tournevis cruciforme • Pince à dénuder Emplacement d’installation Matériel requis • Fil massif 18 AWG LVT (raccords basse tension) AVIS Tenez compte des facteurs suivants :... -
Page 5: Retrait De La Base Du Thermostat
Retrait de la base du thermostat Tout en tenant la section de base d’une main, tirez la moitié inférieure de l’avant de l’écran vers vous pour la faire pivoter à l’écart de la base. AVERTISSEMENT Pour éviter le risque de blessures corporelles et/ou la mort, assurez-vous qu’aucune alimentation n’est fournie au thermostat jusqu’à... -
Page 6: Application W561-1
Application W561-1 Le thermostat Wi-Fi W561 fait fonctionner un système de chauffage par plancher radiant. Le thermostat utilise le capteur de température de l’air intégré. Mécanique Légende B1 = Chaudière BP = Pompe de chaudière PS = Pompe du système... -
Page 7: Application W561-2
Application W561-2 Le thermostat Wi-Fi W561 fait fonctionner un système de chauffage par plancher radiant en fonction du capteur de température du plancher intégré. Le capteur d’air intégré est désactivé. Mécanique Légende B1 = Chaudière BP = Pompe de chaudière PS = Pompe du système... -
Page 8: Application W561-3
Application W561-3 Le thermostat Wi-Fi W561 fait fonctionner un système de chauffage par plancher radiant. Le thermostat utilise des capteurs de température de l’air et du plancher. Le capteur de température de l’air peut être intégré et/ou externe. Mécanique Légende B1 = Chaudière... -
Page 9: Application W561-4
Application W561-4 Le thermostat Wi-Fi W561 fait fonctionner une plinthe/un radiateur à l’aide d’un capteur de température de l’air. Le capteur de température de l’air peut être intégré et/ou externe. Mécanique Légende B1 = Chaudière S1 = Capteur intérieur 084 (optionnel) BP = Pompe de chaudière... -
Page 10: Séquence De Fonctionnement
Séquence de fonctionnement Utilisation du chauffage Le point de consigne de chauffage peut être réglé de 40 à 95 °F (4,5 à 35 °C). Le symbole de chauffage allumé s’affiche à l’écran lorsque le thermostat demande du chauffage. Un chauffage de protection antigel est fourni dès que la température du plancher ou de l’air ambiant descend à... -
Page 11: Interface Utilisateur
Interface utilisateur Après 60 secondes d’inactivité, l’écran d’accueil du thermostat affiche uniquement l’heure et la température. Accéder à la Heure actuelle programmation Glissez le doigt pour voir : • Météo Température actuelle • Température extérieure • Température du plancher Fonctionnement • Paramètre de seuil de de l’équipement chauffage (Chaleur activée) -
Page 12: Paramètres De L'utilisateur
Paramètres de l’utilisateur Absent Utilisez le paramètre • Lorsque vous sélectionnez Présent/Absent d’absence pour réduire la le paramètre d’absence consommation d’énergie sur un thermostat ou lorsque le bâtiment est sur l’application mobile, inoccupé. cette action affecte tous les appareils reliés à Le système fonctionne cet emplacement via normalement... -
Page 13: Affichage
Affichage Paramètre Plage de Valeur par fonctionnement défaut UNITÉS DE TEMPÉRATURE ° F ou ° C ° F Choisir ° F ou ° C. CONSOMMATION ÉNERGÉTIQUE Visualiser le nombre d’heures de fonctionnement de 0 à 24 (un jour) 0 heure chauffage ou de refroidissement durant un jour ou un 0 à... -
Page 14: Heure
Heure Lorsque le système est connecté à Internet, l’heure peut HEURE ET DATE être réglée automatiquement. août 2016 Si vous désirez régler manuellement la date et l’heure, sélectionnez la valeur appropriée et utilisez les boutons OPTIONS Vous pouvez utiliser les options d’heure ci-dessous. Paramètre Plage de fonctionnement Valeur... -
Page 15: Wi-Fi
Wi-Fi AVIS Avant d’utiliser les fonctions Wi-Fi de ce produit, vous devez accepter les conditions d’utilisation, modifiées périodiquement et disponibles sur Watts.com/terms-of-use. Si vous n’acceptez pas ces conditions, vous pouvez quand même utiliser ce produit, mais sans les fonctionnalités Wi-Fi. -
Page 16: Dépannage Du Wi-Fi Et De La Connectivité
• L’état de la connexion du thermostat indiquera « Network scan ». L’application fournira des IdO connecté lorsqu’il est connecté au nuage instructions supplémentaires. Watts et que le thermostat est prêt à être enregistré sur l’application. Créer un point d’accès Wi-Fi Si l’IdO n’est pas connecté, veuillez suivre les •... -
Page 17: Paramètres De L'installateur
Paramètres de l’installateur Configuration Le menu de configuration contient cinq sous-menus déterminant MENU CONFIGURATION le fonctionnement du thermostat. TROUSSE Le paramètre Niveau d’accès du menu Trousse d’outils TEMP D’OUTILS détermine le nombre de paramètres pouvant être réglés par l’utilisateur. CAPTEURS ALERTES Appuyez sur Retour RELAIS... -
Page 18: Configuration - Température
Configuration - Température Paramètre Plage de Valeur fonctionnement défaut Écran Page 1 MINIMUM PLANCHER, RÉVEIL Arrêt, 40 à 95 °F Sélectionnez la température du plancher durant le Arrêt programme de réveil. S’applique lorsque le système utilise Arrêt, 4,5 à 35,0 °C un capteur de plancher et un capteur d’air ambiant. MINIMUM PLANCHER, DÉPART Arrêt, 40 à... -
Page 19: Configuration - Capteurs
Configuration - Capteurs Paramètre Plage de Valeur par fonctionnement défaut CAPTEUR 1 Arrêt, Sélectionnez le type de capteur raccordé aux bornes de Pièce, Arrêt câblage S1 et Com. Plancher Arrêt, CAPTEUR 2 Pièce, Sélectionnez le type de capteur raccordé aux bornes de Arrêt Plancher, câblage S2 et Com. -
Page 20: Messages D'erreur
à fonctionner, autrement il cesse de fonctionner. Cette erreur ne peut pas être corrigée sur place. Contactez votre représentant commercial Watts et renseignez-vous sur les procédures de garantie/réparation. ANOMALIE DU CAPTEUR 1 À cause d’un circuit ouvert ou d’un court-circuit, le thermostat ne peut pas lire le capteur relié... -
Page 21: Données Techniques
Données techniques Thermostat Wi-Fi W561 Chauffage en une étape Soumission, Manuel d’utilisation et d’installation, Manuel de Documentation l’utilisateur, Registre des tâches, Manuel Watts Home Commande par microprocesseur. Il ne s’agit pas d’une Commande commande de sécurité (limite). Poids emballé 0,6 lb (270 g) Dimensions ⁄... - Page 22 Remarques __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________...
- Page 23 Remarques __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________ __________________________________________________________________________________...
-
Page 24: Garantie Limitée Des Commandes Électroniques Et Des Thermostats Des Systèmes Hydroniques
Garantie limitée des commandes électroniques et des thermostats des systèmes hydroniques Watts Regulator Co. (la « Société ») garantit que les commandes électroniques et thermostats de son système hydronique (le Produit) sont exempts de défauts de matériaux et de fabrication dans des conditions normales d’utilisation pour une période d’un an à...
