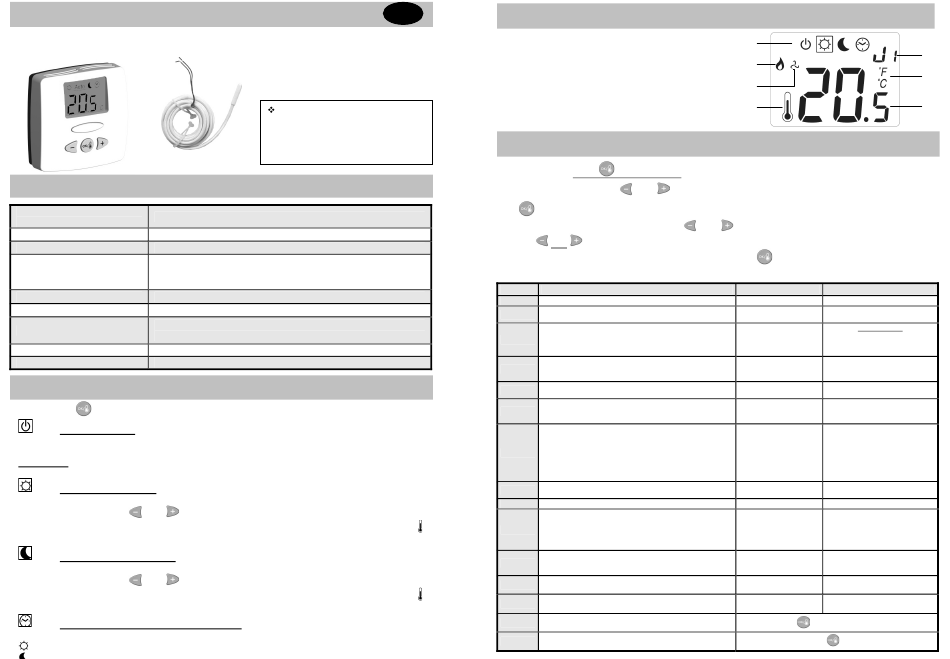

BEDIENUNGSANLEITUNG

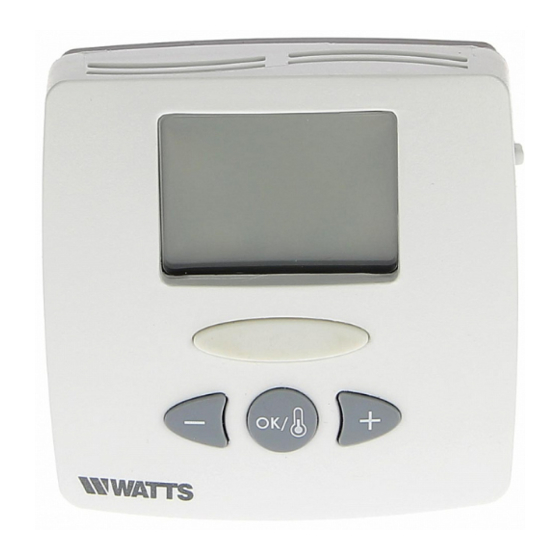

Elektronischer Raumthermostat mit Digitalanzeige und Fußbodensensor
Type WFHT 041 (20425) für Stellantriebe 230 VAC, stromlos offen (NO) oder stromlos
geschlossen (NC)
Externer Kabelfühler
NTC 10K at 25°C
TECHNISCHE DATEN
Genauigkeit der
0,1 °C (oder 0,2 °F)
gemessenen Temperatur
Betriebstemperatur 0 - 50 °C (oder 32 – 122 °F)
Temperatur Einstellbereich 5 - 37 °C (oder 41 - 86 °F) in 0,5 °C Schritten
Proportionale integrale Regelung
(einstellbar, siehe Installationsmenü)
Regelverhalten
Kurzzyklus-Vermeidung: 3 Min. aus, 2 Min. ein
Schutzart Schutzklasse II, IP30
Betriebsspannung 230 VAC +/- 10 %
TRIAC 230 VAC, max. 75 W
Ausgang
(bis max. 15 Stellantriebe WATTS Type 22C)
Software Version Wird während des Abschaltens für ca. 5 Sekunden angezeigt
Externer Kabelfühler NTC (10 K Ohms), Kabellänge 3 m
BETRIEBSARTEN
Mit der Taste lässt sich die Betriebsart im Menü ändern.
Betriebsart AUS:
Mit dieser Betriebsart wird die (Raum)Heizung abgeschaltet.
Das Display ist leer. Alle Parameter bleiben gespeichert.
ACHTUNG: Wenn der Thermostat abgeschaltet ist, kann die Heizungsanlage einfrieren!
Betriebsart NORMAL:
Zeitlich unbegrenzter Betrieb im Normalmodus.
Durch Drücken der Tasten oder blinkt die Normal-Temperatur und lässt sich einstellen.
Nach einigen Sekunden wird die tatsächliche Raumtemperatur angezeigt (im Display erscheint
Betriebsart ABSENKUNG:
Zeitlich unbegrenzter Betrieb im Absenkmodus.
Durch Drücken der Tasten oder blinkt die Absenk-Temperatur und lässt sich einstellen.
Nach einigen Sekunden wird die tatsächliche Raumtemperatur angezeigt (im Display erscheint
Betriebsart EXTERNE STEUERLEITUNG:
Der Thermostat folgt dem Signal der externen Steuerleitung (z.B. Zeitschaltuhr).
blinkt bei Normal-Temperatur Signal.
blinkt bei Absenk-Temperatur Signal.
D
Elektronischer Raumthermostat
mit Digitalanzeige zum
Ansteuern von Stellantrieben für
Warmwasser-Flächenheizungen
)
)
ANZEIGE
1: Betriebsartenanzeige
2: Anzeige Heizen
3: Anzeige Kühlen
4: 5-stufige Temperaturanzeige
5: Temperatur Ist- oder Sollwert
6: °C oder °F
7: Anzeige der Anlagenparameter (rF, J0, CLr usw.)
MENÜ ANLAGEN PARAMETER
Drücken Sie die Taste für 5 Sekunden.
Wählen Sie mit den Tasten oder die Anlagen Parameter, die Sie anpassen möchten.
Mit können Sie die Einstellung umschalten oder den Wert des Parameters bearbeiten. Wenn der
Wert blinkt, können Sie ihn mit den Tasten
Tasten und setzen Sie den Parameter auf die Werkseinstellung zurück. Nach dem Einstellen
des Werts übernehmen Sie diesen durch Drücken der Taste
Anzeige Parameter Beschreibung
J0 Temperaturanzeige in °C oder °F
J1 Betriebsart / Funktion
Cy
Proportional-Regler Zyklusdauer in Minuten
bp Proportional Regelband
Stellantrieb Type / Funktionsweise
J4
(NC = stromlos geschlossen, nO = stromlos offen).
Pumpen Festsitzschutz.
J5 Bei Auswahl Pmp läuft die Pumpe für 1 Minute am Tag,
sofern das Pumpenrelais 24 Stunden nicht aktiviert war
J6
Auswahl Fühler / Regelung
J7 Auswahl Regelart
Cp
Regelabweichung in °C
Kalibrierung interner Fühler ( Raumfühler):
Der Thermostat muss min. 15 Minuten mit unveränderter
A0
Temperatureinstellung gearbeitet haben. Danach die
Raumtemperatur mit einem geeigneten Thermometer
ermitteln und die Abweichung am Thermostaten eingeben.
Kalibrierung externer Fühler ( Bodensensor; falls
F0
angeschlossen:
Vorgehensweise wie bei Kalibrierung interner Fühler
Minimalbegrenzung Bodentemperatur. Nur möglich, wenn
FL
Externer Fühler angeschlossen und ausgewählt (siehe J6).
Maximalbegrenzung Bodentemperatur. Nur möglich, wenn
FH
Externer Fühler angeschlossen und ausgewählt (siehe J6).
Reset Funktion.
Clr
Alle Parameter werden auf Werkseinstellung zurückgestellt.
End Menü Anlagen Parameter verlassen.
1
2
3
4
oder ändern. Durch gleichzeitiges Drücken der
.
Werkseinstellung Alternative Einstellung
°C °F
« Hot » Cld
Für Heizsysteme Für Kühlsysteme
« 15 » Heizungs-Art :
Passend für träge Ölkessel « 20 »
Heizungs-Arten (z.B. Gaskessel « 10 »
Fußbodenheizung) Wärmepumpe « 20 »
Einstellbar von 1 bis 7°C
« 2.0°C / 3.6°F» Gut isoliertes Gebäude « 1.5C »
Nicht isoliertes Gebäude « 4°C »
«NC» nO
«Pmp» no
« Air » « Flr »
Raumfühler Externer Fühler.
oder
Ohne Begrenzung
Raumfühler mit
Fußbodenbegrenzung, « AF »
falls der Externe Fühler Raumfühler & Externer Fühler.
angeschlossen ist Ohne Begrenzung,
« rEg » « hys »
Proportional Regler Temperatur Differenzregler 0,3 K
« 2.0°C / 3.6°F» Einstellbar von 1 bis 8°C
Raumfühler + 0°C Einstellbar von -5°C bis +5°C
Bodensensor + 0°C Einstellbar von -5°C bis +5°C
« 5°C / 41°F » Einstellbar von 5°C bis «FH»
« 28°C / 82°F » Einstellbar von «FL» bis 37°C
Taste für ca. 5 Sekunden drücken
Taste drücken
