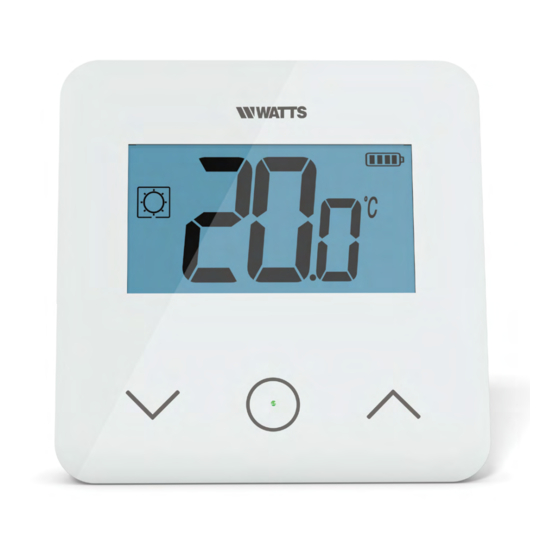

BT-D03 HC RF
Thermostat d'ambiance sans fil digital Heat & Cool
WATTS Vision
Manuel d'utilisation
wattswater.fr
System
®
User guide
EN
Benutzerhandbuch
DE
Manuel d'utilisation
FR
Gebruikershandleiding
NL
Manuale d'uso
IT
Guía de Usuario
ES
Brugervejledning
DA
Bruksanvisning
SV
Bruksanvisning
NO
Käyttöopas
FI
Руководство по эксплуатации
RU
Instrukcja obsługi
PL

Publicité

loading

Manuels Connexes pour Watts Vision BT-D03 HC RF

Sommaire des Matières pour Watts Vision BT-D03 HC RF

  • Page 1 BT-D03 HC RF Thermostat d’ambiance sans fil digital Heat & Cool WATTS Vision System ® Manuel d’utilisation User guide Benutzerhandbuch Manuel d’utilisation Gebruikershandleiding Manuale d’uso Guía de Usuario Brugervejledning Bruksanvisning Bruksanvisning Käyttöopas Руководство по эксплуатации Instrukcja obsługi wattswater.fr...
  • Page 2 Table des matières Généralités ..........................................................................1. Présentation ......................................................................2. Contenu de la boîte ................................................................3. Première installation ................................................................4. Description du produit ..............................................................4.1 Description du logo de l’écran LCD ....................................................... 5. Sélection du mode ................................................................. 5.1 Changement du réglage de température .....................................................
  • Page 3 Généralités Avertissements de sécurité et consignes d’utilisation • Ce produit doit être installé de préférence par un • 2012/19/UE (directive DEEE) : les produits portant ce technicien agréé. Sous réserve du respect des conditions symbole ne peuvent pas être mis au rebut en dehors d’un susmentionnées, le fabricant assume la responsabilité...
  • Page 4 1. Présentation • Thermostat connecté compatible avec le système WATTS Vision ® • 3 touches tactiles. • Communication bidirectionnelle sans fil 868 MHz. • Réglage des différents modes de température. • Fonction antigel. • Hystérésis configurable ou réglage de la bande proportionnelle (PWM).
  • Page 5 • Fermer le couvercle. Appariement du thermostat, initialisation de la communication RF sans fil. Placer le récepteur ou l’unité centrale WATTS Vision ® mode d’appariement radio (consulter la notice de l’appareil). À l’arrière, appuyer pendant 5 secondes sur le bouton d’accès direct au menu d’initialisation.
  • Page 6 4. Description du produit Validation du réglage de la valeur de consigne de la température ou accès au menu des paramètres ou affichage de la température/de la valeur de consigne de la température mesuré(e). Touche moins ou touche bas/gauche pour naviguer dans le menu.
  • Page 7 5. Sélection du mode Menu de sélection du mode Aucune intervention 5 secondes de l’utilisateur après 10 s 2 secondes Sélection automatique Menu des paramètres Sélection du mode du mode actuel Appuyer sur l’une des touches pour réactiver le thermostat et activer le rétroéclairage. Maintenir la touche pendant 2 secondes pour accéder au menu et sélectionner le mode.
  • Page 8 “H” en dessous de 24 heures, puis en jour “d”. 5.1.2 Mode AUTO Ce mode est activé uniquement lorsque le thermostat est apparié avec l’unité centrale WATTS Vision BT-CT02. ® En mode Auto, le système de chauffage se conforme à...
  • Page 9 6. Description des fonctions 6.1 Accès au menu des paramètres de l’utilisateur Retour automatique (10 secondes d’inactivité du clavier) Menus Confort, Réduite, Auto, En attente, Menu de sélection du mode Menu des paramètres Boost ou Antigel 2 secondes 5 secondes 10 secondes sans intervention 2 secondes...
  • Page 10 6.2 Mode réversible 6.3 Détection de fenêtre ouverte L’accès au menu réversible n’est possible qu’à deux Saisir le paramètre d’utilisateur 07. conditions : - le thermostat n’est pas apparié avec une unité centrale ou un boîtier maître 6Z, - le « menu réversible » est activé dans le menu des paramètres de l’utilisateur.
  • Page 11 6.6 Code confidentiel Pour activer cette fonction, saisir le paramètre de l’utilisateur n° 10. Le code confidentiel protège le thermostat contre tout changement du réglage de température ou de mode. En réponse à l’enclenchement d’une touche, « PIN » s’affiche. Si l’utilisateur appuie sur une autre touche, il doit saisir le code confidentiel.
  • Page 12 7. Description des paramètres de l’utilisateur Activation de l’appariement RF : L’enclenchement de la touche lance l’initialisation de la communication : Appuyer à nouveau sur la touche pour quitter ce mode. Unité de température affichée en : ➤ °C : Celsius ➤...
  • Page 13 Étalonnage du capteur d’ambiance externe (thermostat) : Ce menu s’affiche uniquement si le paramètre rEG (n° 20) est défini sur « Amb ». L’étalonnage doit être réalisé lorsqu’une commande fonctionne depuis un jour. Placer le thermostat au centre de la pièce à 1,5 m environ du sol. Enregistrer la température qui s’affiche au bout d’une heure.
  • Page 14 Réglage de la valeur du code confidentiel : L’utilisateur doit configurer les valeurs des trois chiffres et confirmer son choix avec la touche de validation. Valeur du réglage d’usine : 000 Plage de valeurs : 000 à 999 Réinitialiser les paramètres de l’utilisateur : Appuyer longuement sur la touche pendant 5 secondes pour réinitialiser, tous les segments s’allument, indiquant que le thermostat a été...
  • Page 15 8. Description des paramètres de l’installateur Pour accéder aux paramètres de l’installateur, ce dernier doit se rendre sur le paramètre de l’utilisateur n° 15. Il devra ensuite appuyer longuement sur la touche de validation pendant 5 secondes : Accès aux paramètres de l’installateur Paramètres l’installateur appuyer...
  • Page 16 Type de réglage : - HYs : réglage de l’hystérésis - bP : réglage de la bande proportionnelle Valeur du réglage d’usine : bP Autres valeurs : HYs Valeur de l’hystérésis : Ce menu s’affiche uniquement si le paramètre “Typ” est défini sur “HYs”. Utiliser les touches pour définir la valeur de l’hystérésis.
  • Page 17 Fonction anti-condensation de l’installation : Lorsque de la condensation est détectée, la climatisation s’arrête et/ou le déshumidificateur est activé. Valeur du réglage d’usine : yes Autres valeurs : no Effacement de l’EEPROM : Tous les paramètres du thermostat seront téléchargés avec les réglages d’usine. La communication RF sans fil sera également réinitialisée.
  • Page 18 Mon thermostat semble fonctionner correctement mais les fonctions chauffage ou rafraîchissement fonctionnent mal Sortie Sur le récepteur : - Vérifier la bonne réception du signal RF - Vérifier les raccordements. - Vérifier l’alimentation de l’élément chauffant. - Contacter votre installateur. Communication RF Vérifier les points suivants : - Le récepteur doit être placé...
  • Page 19 Affichée sur le menu des paramètres. Vers 14 Version du logiciel BT-M6Z02 RF - BT-FR02RF BT-WR02RF / BT-WR02HC BT-PR02RF - BT-CT02 Récepteurs compatibles D’autres récepteurs peuvent être compatibles, consulter le manuel d’utilisation du récepteur. UE 811/2013 et 2010/30/UE Produit conforme à Classification (2%) Contribution...
  • Page 20 F: +49 (0) 6341 9656 560 http://wattswater.it Email: wide@wattswater.com Email: wide@wattswater.com Email: wide@wattswater.com http://wattswater.de http://wattswater.de http://wattswater.de Watts Ind. Ibérica, S.A. Watts Industries Polska sp.z o.o. Watts Industries Nordic AB Контакты Pol. Ind. La Llana Puławska 40A Godthåbsvej 83 http://wattsindustries.ru/contacts/ Av. La Llana, 85 05-500 Piaseczno DK-8660 Skanderborg http://wattsindustries.ru...
