Montage du support du
système de ramassage
(Tondeuses Z400 avec masse
arrière)
Pièces nécessaires pour cette
opération:
1
Support de système de ramassage
8
Boulon (5/16 x 1 pouce),
8
Écrou à embase (5/16 pouce)
Procédure
Remarque: Procédez comme suit si la machine est
équipée d'une masse arrière.
1. Enlevez la masse arrière de l'arrière de la machine
(Figure 10). Mettez de côté les boulons et les écrous
à embase.

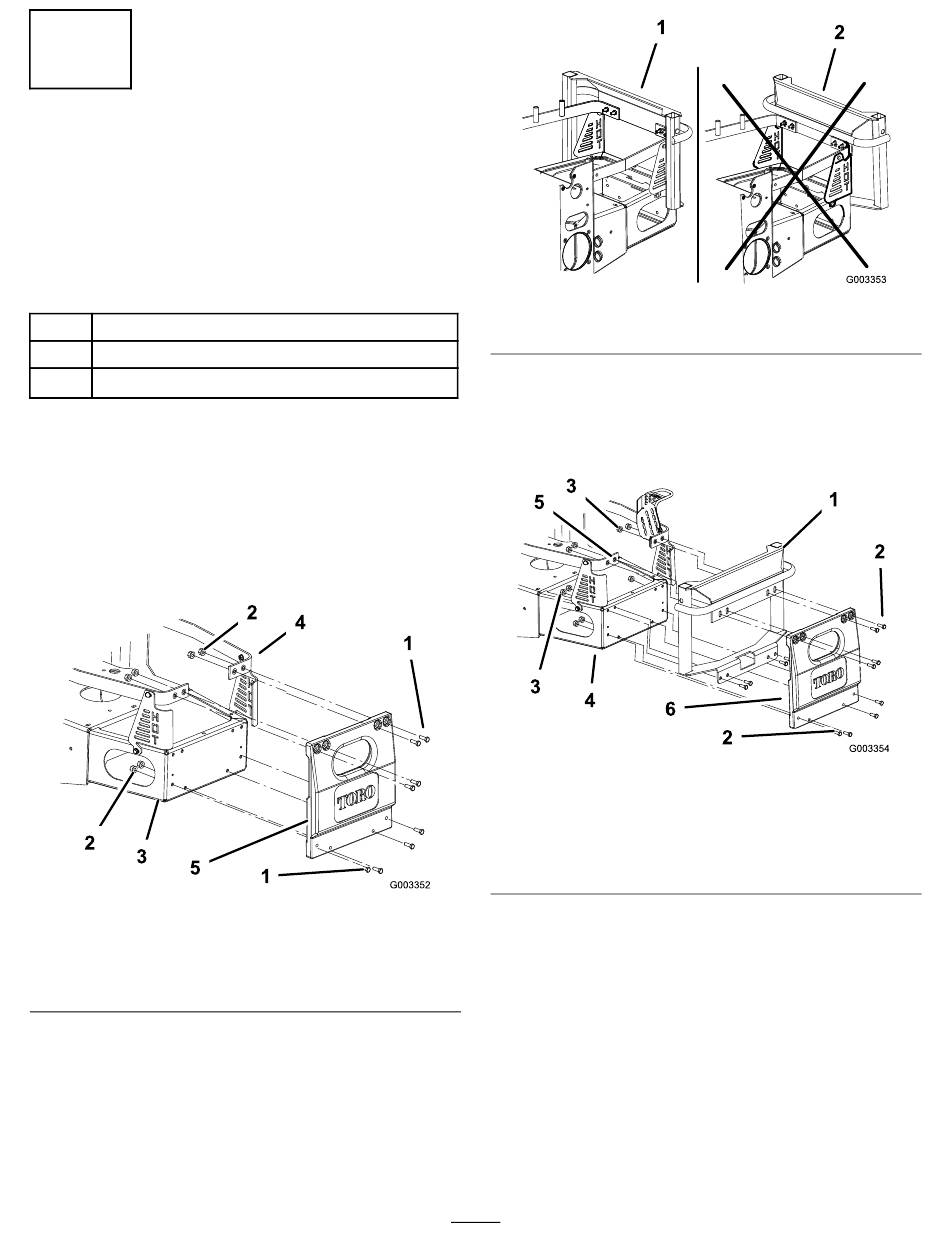

Figure 10
1. Boulon
2. Écrou à embase
3. Pare-chocs arrière
Remarque: Veillez à montez le support du
système de ramassage correctement, comme illustré
(Figure 11).
4. Barrette de protection du
moteur
5. Masse arrière
1. Position correcte
2. Montez le support du système de ramassage et la
masse sur les barrettes du moteur, la protection du
tuyau arrière et le pare-chocs arrière au moyen des 8
boulons et écrous retirés précédemment (Figure 12).
1. Support de système de
ramassage
2. Boulon
3. Écrou à embase
8
Figure 11
2. Position incorrecte
Figure 12
4. Pare-chocs arrière
5. Barrette de protection du
moteur
6. Masse arrière
