4.0 DESCRIPTION DU PRODUIT
4.1 Introduction
La pompe électrique pour clé dynamométrique Enerpac de la série E est destinée
à la mise en œuvre des clés dynamométriques hydrauliques d'une pression
nominale de 700 bar [10 000 psi].
Elles comprennent les éléments suivants :
• Mode de fonctionnement manuel ou automatique sélectionnable par
l'utilisateur.
• Télécommande Smart IQ à 3 boutons avec témoin LED d'état.
• Moteur ultra-efficace à entraînement direct et aimant permanent.
• Châssis entièrement en aluminium léger résistant et léger.
• Conception de pompe à deux étages pour un remplissage rapide du système
et un débit contrôlé à haute pression.
• Six éléments de pompe discrets assurant un débit régulier et un
fonctionnement facile.
• Régulateur de température soufflant et protection thermique intégrés.
• Fonctionnalités intégrées de diagnostic utilisateur et centre d'entretien.
Les caractéristiques et composants principaux de la pompe sont visibles sur la
figure 2.
4.2 Conformité aux normes nationales et internationales
Enerpac déclare que les pompes de la série E ont été testées, sont
conformes aux normes en vigueur et ont été autorisées à porter
les labels de certification CE, TUV C et US, ainsi que FCC. Une
déclaration de conformité CE est incluse à la livraison.
4.3 Compatibilité électromagnétique (CEM)
Les pompes Enerpac de la série E ont été testées et certifiées conformes aux
normes CE-CEM sur les émissions et l'immunité à ces émissions, ainsi qu'aux
normes FCC sur les émissions.
5.0 PRÉPARATION À L'UTILISATION
5.1 Consignes importantes sur la réception du produit
Vérifier visuellement qu'aucun composant n'est abîmé. Ces dommages ne
sont pas couverts par la garantie. En cas de dommage pendant le transport, le
transporteur doit en être prévenu immédiatement. Celui-ci est tenu de prendre en
charge tous les frais de réparation et de remplacement résultant des dommages
occasionnés lors du transport.
Pour éviter toute fuite d'huile pendant le transport, un bouchon de transport à
tampon absorbant intégré est installé sur le reniflard du réservoir (qui se trouve
au-dessus du niveau d'huile). Ce bouchon est fixé par une sangle en caoutchouc
qui passe autour du corps de pompe. Après déballage de la pompe, retirer cette
sangle en caoutchouc et le bouchon de transport. Ne jamais utiliser la pompe en
laissant ce bouchon sur le reniflard.
5.2 Branchement des flexibles hydrauliques
Les raccords rapides doivent être orientés comme indiqué à la figure 3 pour que la
clé fonctionne correctement. L'ensemble des flexibles, raccords et composants
utilisés avec la pompe doivent être réglés en vue d'un fonctionnement à au moins
700 bar [10 000 psi].
Pompe
Rétraction
B
Avancée
A

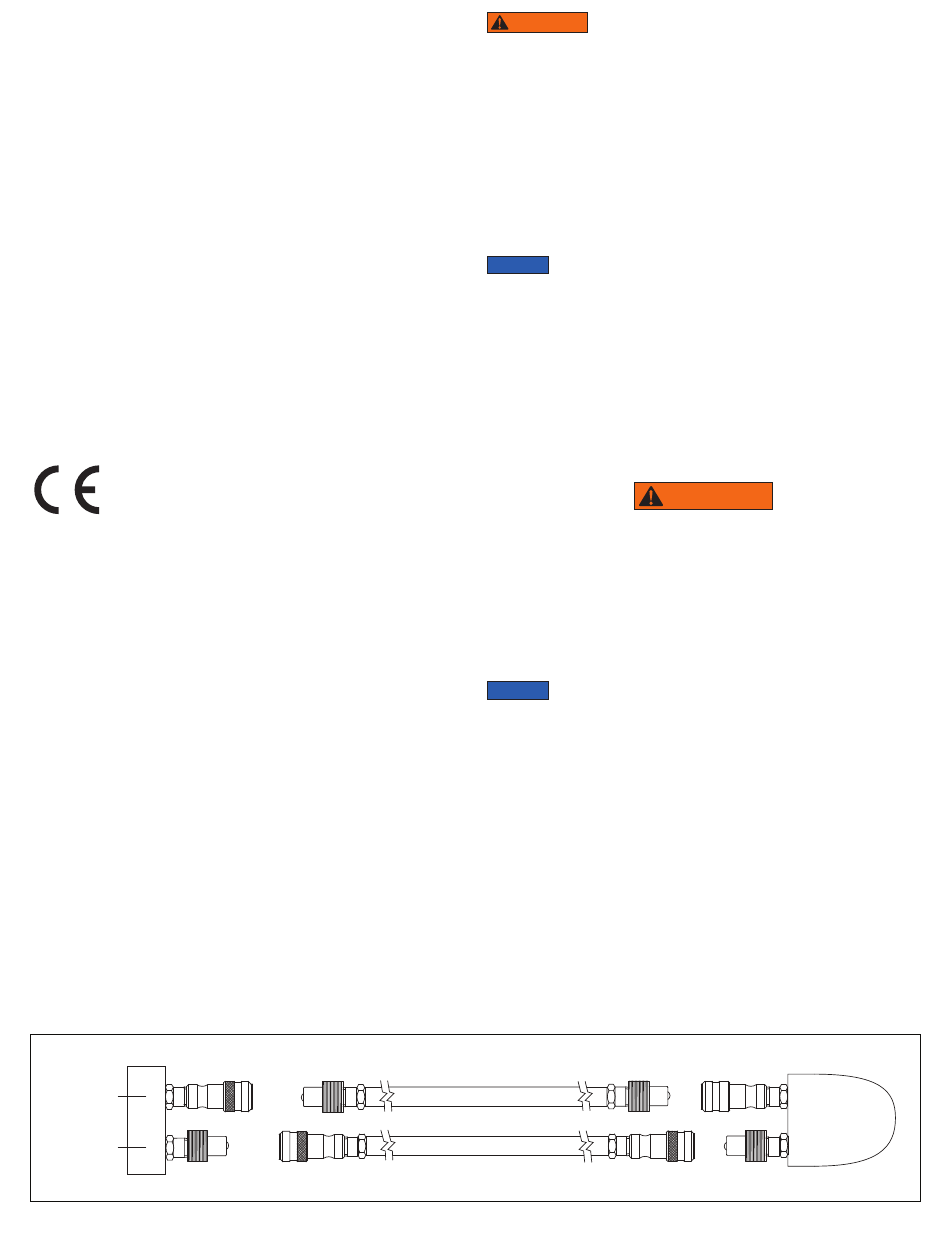

Figure 3 – Connexions des flexibles hydrauliques (installation type)
AVERTISSEMENT Éviter de pincer ou de plier trop fortement les flexibles.
Ne pas dépasser le rayon de courbure minimal indiqué par le fabricant des
flexibles. En cas de dommages, tout flexible doit être remplacé. Les flexibles
endommagés sont susceptibles de rompre sous l'effet de la haute pression.
Il existe un risque de blessure grave.
Réaliser les connexions hydrauliques aux raccords A et B de la pompe, comme
indiqué aux étapes ci-après. Voir la figure 3.
1.
Pour éviter que la pompe ne démarre, veiller à ce que le cordon
d'alimentation de la pompe soit bien débranché de la prise secteur.
2.
Vérifier que le manomètre hydraulique de la pompe indique zéro (0) bar/psi.
S'il reste de la pression, la relâcher comme indiqué à la section 10.0 de ce
manuel.
La pompe est fournie avec des moitiés de raccord préinstallées
AVIS
dans ses orifices hydrauliques. Ces moitiés de raccord sont compatibles avec
les flexibles hydrauliques Enerpac de la série THQ.
3.
Retirer les capuchons antipoussière des raccords rapides A et B de la
pompe.
4.
Connecter le flexible du côté avancée de la clé dynamométrique, sur le
raccord A de la pompe. Tourner le collier du raccord rapide femelle à la
main jusqu'à ce qu'il soit complètement vissé sur le collier mâle.
5.
Connecter le flexible du côté rétraction de la clé dynamométrique au
raccord B de la pompe. Tourner le collier du raccord rapide femelle à la
main jusqu'à ce qu'il soit complètement vissé sur le collier mâle.
Sur chaque branchement de flexible, s'assurer que les moitiés mâle et
femelle des raccords sont bien engagées et complètement vissées l'une à
l'autre. Le non-respect de cette consigne peut entraîner une fuite d'huile à
haute pression et/ou un débranchement du flexible sous pression. Risque
de pénétration sous la peau et/ou de lésions corporelles importantes.
6.
S'assurer que les raccords rapides sont bien engagés et bien serrés avant
d'utiliser l'équipement. Un engagement incomplet des raccords nuira au
bon fonctionnement de la clé.
Lorsqu'une clé dynamométrique est raccordée pour la première fois
AVIS
à la pompe, il se peut que de l'air soit emprisonné dans le circuit hydraulique. Se
reporter à la procédure d'évacuation de l'air à la section 7.3.
5.3 Débranchement des flexibles hydrauliques
Débrancher les flexibles hydrauliques après utilisation comme indiqué aux
étapes suivantes :
1.
S'assurer que la clé dynamométrique est complètement rétractée.
2.
Vérifier que le manomètre hydraulique de la pompe indique zéro (0) b ar/psi. S'il
reste de la pression, la relâcher comme indiqué à la section 10.0 de ce manuel.
3.
Débrancher de la prise électrique le cordon d'alimentation CA de la pompe.
4.
Desserrer les colliers filetés des raccords rapides femelles aux raccords A
et B de la pompe. Déconnecter les flexibles de la pompe.
5.
Pour éviter toute pollution, installer des capuchons antipoussière sur les
raccords de la pompe et des flexibles.
9
AVERTISSEMENT
Clé dynamométrique
