Sommaire des Matières pour Enerpac RSL1500

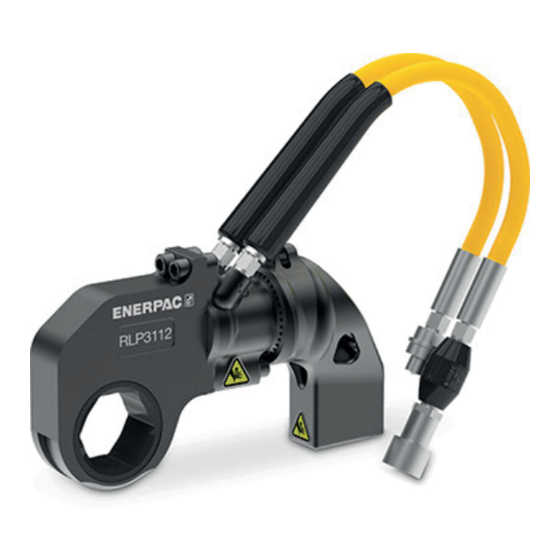

Page 1 Clé L4346 Rév. E 06/23 dynamométrique RSL1500 (RSL2) RSL3000 (RSL4) RSL5000 (RSL6) RSL8000 (RSL8) RSL11000 (RSL14) RSL19000 (RSL20) RSL28000 (RSL30) Notice d'utilisation FRANÇAIS (FR)
Page 2 Clé dynamométrique RSL Table des matières 1 Introduction............. .3 2 Sécurité...
Page 3 éviter tout risque de lésion grave ou mortelle. • Se reporter à la Garantie mondiale d’Enerpac pour savoir quelles sont les conditions de prise en charge au titre de Les symboles d'alerte de sécurité sont utilisés conjointement la garantie du produit.
Page 4 Clé dynamométrique RSL 2.1 Consignes sécurité relatives clés • S'assurer que tous les raccords de flexible sont bien dynamométriques RSL branchés à l'extrémité de la pompe et à celle de la clé avant d'y appliquer une pression hydraulique. Si les AVERTISSEMENT raccords ne sont pas parfaitement branchés, le débit d'huile sera bloqué...
Page 5 • Ne jamais transporter la clé par ses flexibles. de positionnement entend seulement faciliter la mise en • Toujours utiliser des pompes et flexibles Enerpac. place de la clé sur le boulon ou l'écrou. • Toujours utiliser des pièces détachées Enerpac.
Page 6 3 Description et terminologie de la clé ATTENTION • Ne modifier aucun équipement ni accessoire. Description • Contacter Enerpac pour les applications ou 3.1.1 Les outils hexagonaux et à carré conducteur RSL modifications particulières. ont proposés en sept modèles standard : •...
Page 7 Clé dynamométrique RSL 3.2.13 Appareils et accessoires RSL (suite) : 3.2.12 Appareils et accessoires RSL : d. Bras de réaction a. Pompe b. Unité de clé dynamométrique e. Cassette hexagonale (RLPxxxxx) Insert hexagonal Course de retour basse pression Course d’avance haute pression f.
Page 8 Clé dynamométrique RSL 4 Consignes d’utilisation 3.2.12 Appareils et accessoires RSL (suite) : Montage et démontage d’une bride g. Ensemble de clé dynamométrique hexagonale 4.1.1 Analyser les risques avant de commencer le travail. 4.1.2 S’assurer que les surfaces de contact des pièces de fixation et les brides ont bien été...
Page 9 Définir la valeur de couple correspondant à la bonne longueur. Contacter le service client d’Enerpac. b. Suivre les étapes de la MÉTHODE DE b. 1 e , 2 e et 3 e étapes de l’ordre de serrage en SERRAGE 2...
Page 10 Si le couple nécessaire initialement pour desserrer les Contacter le service client ou l’équipe technique écrous était : d’Enerpac en cas de question sur les bras de Inférieur à 150 % du couple de serrage, la réaction ou les protège-cannelures. tension restante peut être entièrement relâchée Ne pas réagir à...
Page 11 Clé dynamométrique RSL Réaction de l’ensemble de clé dynamométrique Fig 4.4-5 Réaction de l’ensemble de clé dynamométrique hexagonale (suite) hexagonale (Sans bras de réaction) 4.4.8 La Fig. 4.4-5 (haut) illustre une méthode de réaction (Position de serrage du filetage à droite) courante où...
Page 12 Si le ratio 1,4 unité/1 n’est pas suivi, contacter le service 4.5.3 Les Fig. 4.5-1 et 4.5-2 donnent à voir la bonne d’entretien d’Enerpac pour savoir quelle est la valeur de réaction de l’ensemble de clé dynamométrique à couple réduite de l’outil.
Page 13 Clé dynamométrique RSL Réaction l’outil à carré conducteur (suite) Fig. 4.5-1 Réaction correcte de l’ensemble de clé Fig 4.5-3 Réaction incorrecte de l’ensemble de clé dynamométrique à carré conducteur dynamométrique à carré conducteur 90° La flèche indique l’intervalle nécessaire. AVIS Fig. 4.5-2 Réaction correcte (Outil à...
Page 14 Clé dynamométrique RSL Consignes d’utilisation de l’outil 4.6.4 Monter l’unité de clé dynamométrique et sa cassette. 4.6.1 Choisir l’outil et les accessoires qui conviennent Monter la cassette hexagonale ou à carré (voir la section 3) : conducteur comme sur la Fig. 4.6-1. Valeur de couple b.
Page 15 Clé dynamométrique RSL Consignes d’utilisation de l’outil (suite) 4.6.6 (Si nécessaire, du RSL1500 au RSL11000) Monter AVERTISSEMENT Le bras de réaction doit être verrouillé à l’ensemble du bras de réaction sur l’unité de clé l’unité de clé dynamométrique avant utilisation de l’outil.
Page 16 Clé dynamométrique RSL 4.6.11 Purger la totalité de l’air pris dans l’outil et les Consignes d’utilisation de l’outil (suite) flexibles avant de remettre en service. Évaluer les 4.6.10 Monter le flexible jumelé sur la pompe (d’abord) risques, limiter le danger et respecter les consignes et l’outil (ensuite) avant de préparer l’outil à...
Page 17 Clé dynamométrique RSL Consignes d’utilisation de l’outil (suite) b. Pendant cette procédure, l’opérateur doit s’assurer que le bras de réaction est en contact 4.6.14 Vérifier la réaction et rechercher les fuites sur l'outil : en permanence avec le point de réaction. Cela Vérifier que le bras de réaction est bien en évite de créer un point de pincement entre contact avec un objet fixe (écrou, bride ou...
Page 18 SERVICE : Enerpac recommande vivement à sa Elle dépend de l’environnement de travail ; il y a clientèle de faire réparer son outillage par Enerpac lieu de l’augmenter si l’outil est exposé au sable ou par un centre d’entretien agréé de la marque.
Page 19 Remplacer joints et bagues d’usure si RSL11000 101,7 nécessaire. RSL19000 108,5 b. Sur les modèles RSL1500, RSL3000, RSL5000, Remarques : Utiliser du lubrifiant RSL8000 et RSL11000, serrer le bouchon anti- (huile légère). fuite à 9 ± 0,5 N*m. Se reporter à la FPR pour localiser les éléments.
Page 20 Clé dynamométrique RSL 5.4.2 Vérifier qu’il n’y a pas de fissures, ébréchures, Montage, test et démontage de l’unité de clé déformations et autre marques d’usure sur le boîtier dynamométrique (suite) et toutes les pièces internes. 5.3.5 Montage : Modèle RSL28000 Remplacer immédiatement les pièces avec Installer joints et bagues d’usure sur le capuchon fissures, ébréchures, déformations ou usure d’extrémité, le boîtier de la clé...
Page 21 Clé dynamométrique RSL 6 Dépannage Symptôme Cause Solution Fuite de liquide hydraulique sur l’unité de joints l’unité clé Remplacer les joints de l’unité de clé clé dynamométrique. dynamométrique sont usés. dynamométrique. 1. Les raccords à connexion rapide • tige l’unité clé...
Page 22 Clé dynamométrique RSL 6.1 Dépannage général du circuit hydraulique AVIS Note: 1. Lorsqu’un nombre pair de flexibles est 1. When an even number of hose assemblies are Pompe raccordé, la configuration mâle-femelle des connected together, coupler con guration Pump Valve raccords s’inverse.
Page 23 Clé dynamométrique RSL 7 Spécifications techniques 7.1 Capacités, dimensions et autres informations produit relatives à la clé dynamométrique hexagonale RLP1 RLP3 RLP5 RLP8 Dimensions hexa. des 26 - 60 33 - 75 46 - 80 60 - 80 cassettes disponibles pouce 7 /8 3 /8...
Page 24 (voir emplacement des dimensions CP, R, L, H et W à la Fig. 7.1-1) Dimension Dim. CP Poids Modèle hexa. en pouce pouce pouce pouce pouce (Max) RLP1 (à utiliser avec l’unité de clé dynamométrique RSL1500) RLP1014 0,79 6,00 1,25 4,33 7 /8 RLP1101 0,95 6,05 1,25...
Page 25 Clé dynamométrique RSL 7.2.1 Tableau du système impérial - Cassette hexagonale RSL (suite) (voir emplacements pour les dimensions CP, R, L, H et W à la Fig. 7.1-1) Dimension Dim. CP Poids Modèle hexa. en pouce pouce pouce pouce pouce (Max) RLP5 (à...
Page 26 Clé dynamométrique RSL 7.2.1 Tableau du système impérial - Cassette hexagonale RSL (suite) (voir emplacements pour les dimensions CP, R, L, H et W à la Fig. 7.1-1) Dimension Dim. CP Poids Modèle hexa. en pouce pouce pouce pouce pouce (Max) RLP11 (à...
Page 27 Clé dynamométrique RSL 7.2.1 Tableau du système impérial - Cassette hexagonale RSL (suite) (voir emplacements pour les dimensions CP, R, L, H et W à la Fig. 7.1-1) Dimension Dim. CP Poids Modèle hexa. en pouce pouce pouce pouce pouce (Max) RLP19 (à...
Page 28 7.2.2 Tableau du système métrique - Cassette hexagonale RSL (voir emplacement des dimensions CP, R, L, H et W à la Fig. 7.1-1) Dimension Dim. CP Poids Modèle hexa. en mm (Max) RLP1 (à utiliser avec l’unité de clé dynamométrique RSL1500) RLP1014 – 20,1 152,4 31,8 110,0 RLP1101...
Page 29 Clé dynamométrique RSL 7.2.2 Tableau du système métrique - Cassette hexagonale RSL (suite) (voir emplacements pour les dimensions CP, R, L, H et W à la Fig. 7.1-1) Dimension Dim. CP Poids Modèle hexa. en mm (Max) RLP5 (à utiliser avec l’unité de clé dynamométrique RSL5000) RLP5111 –...
Page 30 Clé dynamométrique RSL 7.2.2 Tableau du système métrique - Cassette hexagonale RSL (suite) (voir emplacements pour les dimensions CP, R, L, H et W à la Fig. 7.1-1) Dimension Dim. CP Poids Modèle hexa. en mm (Max) RLP11 (à utiliser avec l’unité de clé dynamométrique RSL11000) RLP11303 –...
Page 31 Clé dynamométrique RSL 7.2.2 Tableau du système métrique - Cassette hexagonale RSL (suite) (voir emplacements pour les dimensions CP, R, L, H et W à la Fig. 7.1-1) Dimension Dim. CP Poids Modèle hexa. en mm (Max) RLP19 (à utiliser avec l’unité de clé dynamométrique RSL19000) RLP19115M 87,4 348,2...
Page 32 Clé dynamométrique RSL 7.3 Capacités, dimensions et autres informations produit relatives à la clé dynamométrique hexagonale pour obturateur RLP1 RLP3 RLP5 RLP8 Dimensions hexa. des 32 - 50 50 - 75 70 - 80 55 - 80 cassettes disponibles pouce 2 - 2 1 /4 15 /16...
Page 33 Clé dynamométrique RSL 7.4. Autres spécifications relatives à la cassette hexagonale pour obturateur 7.4.1 Tableau du système impérial - Cassette hexagonale RSL pour obturateur (voir emplacement des dimensions CP, R, L, H, W et W1 à la Fig. 7.3-1) Dimension Max Torque Dim.
Page 34 Clé dynamométrique RSL 7.5 Dimensions et spécifications de l’ensemble de clé dynamométrique à carré conducteur 7.5.1 Tableau du système impérial - Cassette à carré conducteur RSL (voir emplacement des dimensions W, W1, H, L, L1 et R à la Fig. 7.5-1) Poids Dimension Couple Modèle...
Page 35 Clé dynamométrique RSL 7.5.2 Tableau du système métrique - Cassette à carré conducteur RSL (voir emplacement des dimensions W, W1, H, L, L1 et R à la Fig. 7.5-1) Poids Dimension Couple Modèle du carré Unité de clé Bras de Cassette à maximal carré...
Page 36 7.6 Dimensions et spécifications des rallonges de bras de réaction de la série ERA (voir emplacement des dimensions A, B, C, D et E à la Fig. 7.6-1) Pour clés pouces dynamométriques Référence Poids de dimension ERA15114 1,98 ERA15228 3,97 RSL1500 ERA15342 10,9 5,95 ERA15456 11,3 7,94 ERA15570 11,3 13,3 9,92 ERA30114...
Page 37 7.7 Dimensions et spécifications des rallonges de bras de réaction de la série ERT (voir emplacement des dimensions A, B et C à la Fig. 7.7-1) Pour clés pouces dynamométriques Référence Poids Poids de dimension ERT152 1,98 ERT156 10,2 3,53 RSL1500 ERT159 13,2 5,51 ERT1512 16,2 12,0 7,50 ERT1524 28,2 24,0 14,77 ERT3012 16,9...
Page 38 Clé dynamométrique RSL 7.8 Paramètres de couple 7.8.1 Tableau des pressions/couples au système impérial Pression de pompe (psi) Couple (ft-lb) RSL1500 RSL3000 RSL5000 RSL8000 RSL11000 RSL19000 RSL28000 1000 1957 2298 1200 1188 2332 2869 1400 1043 1414 2708 3440 1600...
Page 39 Clé dynamométrique RSL 7.8.2 Tableau des pressions/couples au système métrique Pression de pompe (bar) Couple (N*m) RSL1500 RSL3000 RSL5000 RSL8000 RSL11000 RSL19000 RSL28000 1303 2653 3116 1199 1611 3162 3890 1414 1917 3672 4664 1058 1628 2225 4180 5439 1204...
Page 40 Clé dynamométrique RSL 8 Commande de pièces détachées Pour en savoir plus sur les pièces détachées, reportez-vous à la fiche des pièces détachées Enerpac relative à votre modèle de clé. Les FPD sont disponibles sur Internet à l'adresse www.enerpac.com. Lorsque vous commandez des pièces détachées, munissez- vous des informations suivantes :...
Page 41 Clé dynamométrique RSL REMARQUES ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________...
Page 42 Clé dynamométrique RSL REMARQUES ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________...
Page 43 Clé dynamométrique RSL REMARQUES ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________...
