Insertion d'une carte d'extension PCI
1. Conformez-vous aux consignes de sécurité et de protection contre les décharges
électrostatiques fournies au début du présent guide.
2. Arrêtez le serveur et débranchez tous les périphériques ainsi que le câble d'alimentation CA.
3. Retirez le couvercle du châssis.
4. Retirez le conduit de ventilation du processeur.
5. Retrait de l'assemblage pour carte adaptatrice PCI
6. Ouvrez le clip de fixation arrière en poussant la glissière bleue vers le haut et en tournant le clip
en position ouverte (voir lettre « A »).
7. Retirez le panneau de support du logement de carte d'extension sélectionné (voir lettre « B »).
8. Introduisez la carte d'extension dans le connecteur de carte adaptatrice (voir lettre « C »).

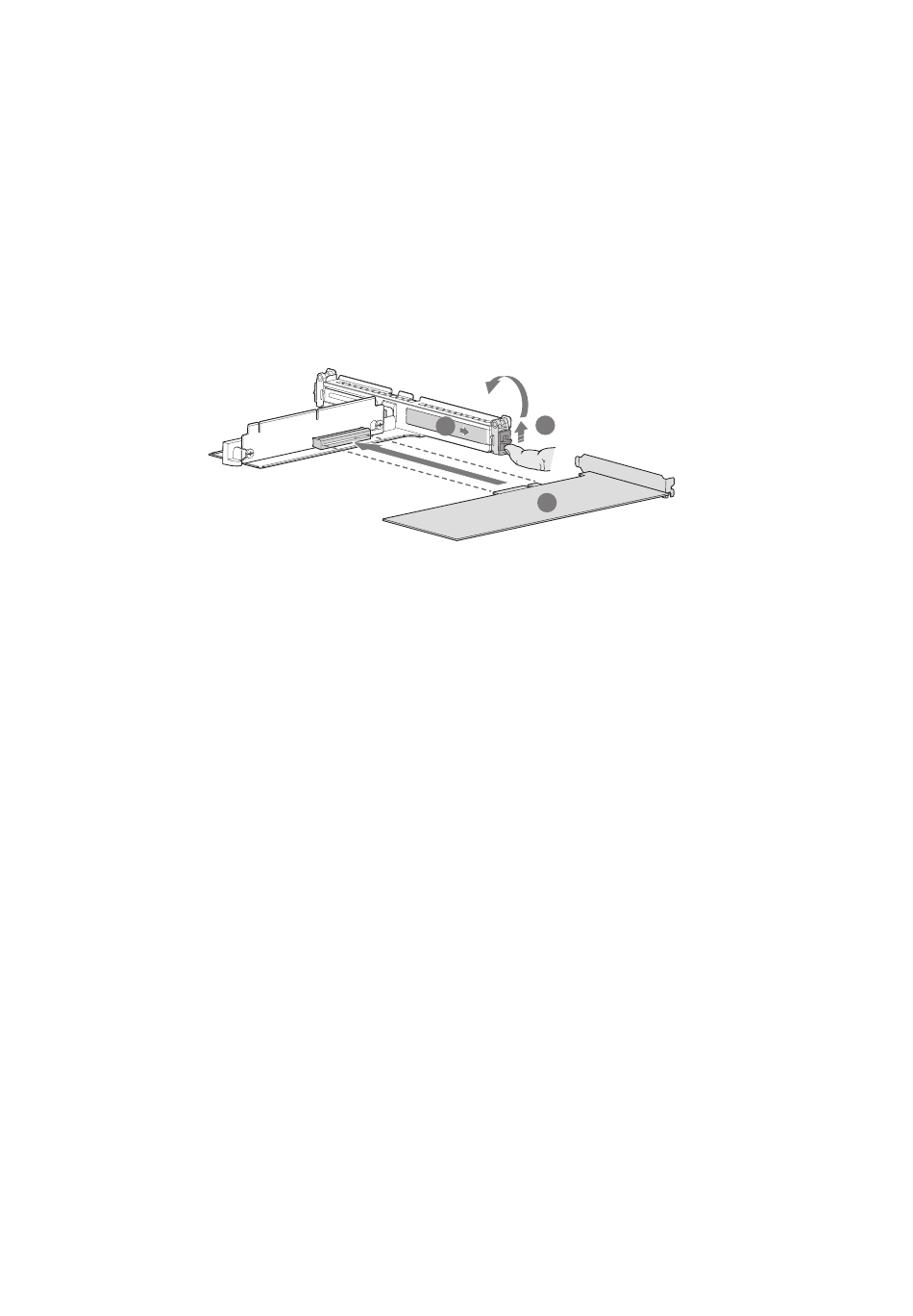

Illustration 17. Insertion d'une carte d'extension pleine hauteur
9. Fermez le clip de maintien.
Remarque
Veillez à ce que tous les logements de carte d'extension vides soient dotés d'un panneau de
support.
10. Installez l'ensemble carte adaptatrice PCI dans le serveur.
11. Fixez le conduit de ventilation du processeur.
12. Posez le couvercle du serveur.
13. Connectez tous les périphériques et le(s) câble(s) d'alimentation secteur au serveur.
Remplissage de baies de châssis vides
Une baie de lecteur vide doit contenir un panneau de support ou un support pour lecteur vide.
