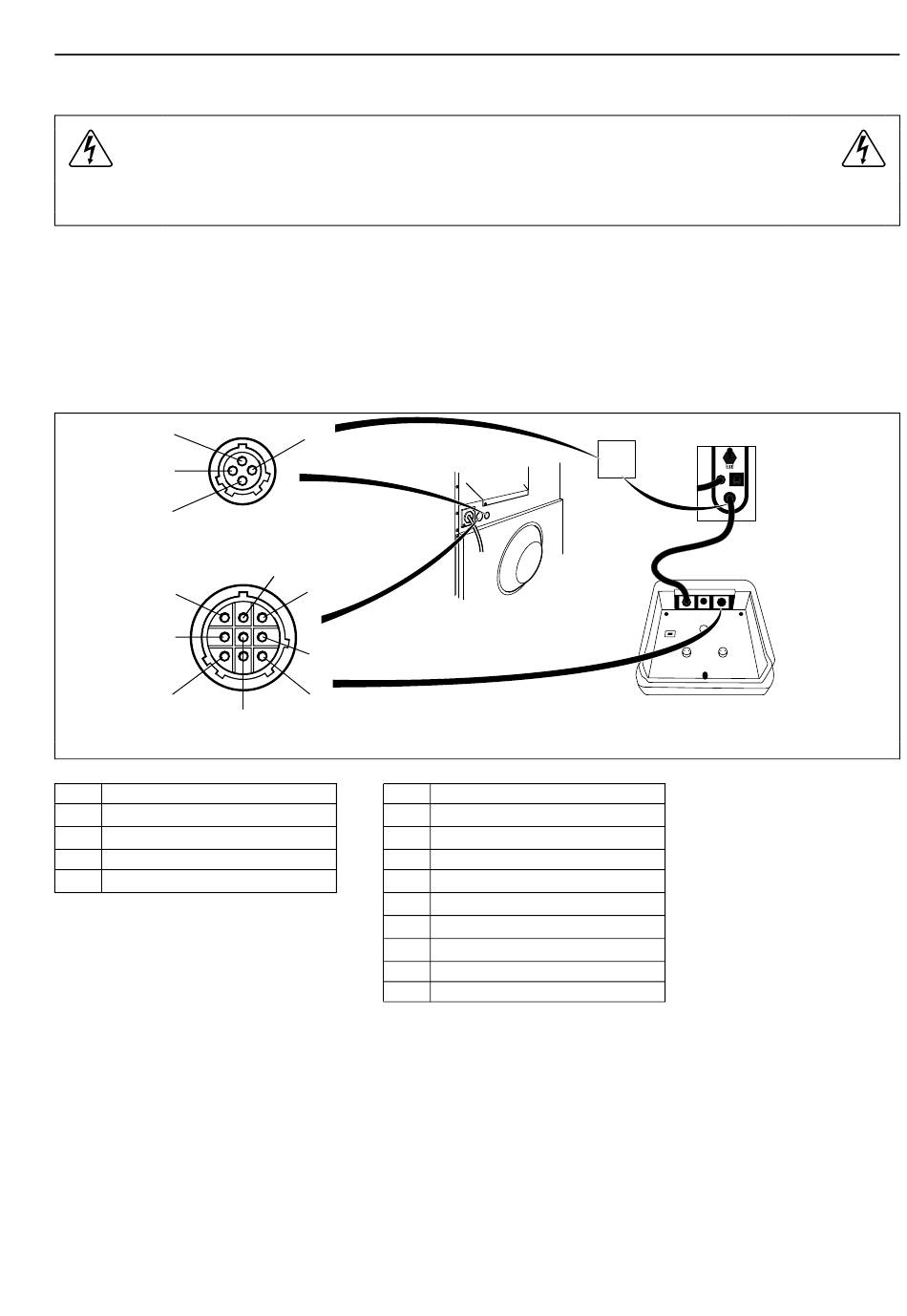

7.2 Connexion électrique d'un équipement de dosage externe
L'alimentation électrique de l'équipement de dosage externe ne doit jamais être raccordée au bornier entrant de
la machine ou aux connecteurs latéraux de la carte E/S.
7.2.1
Machine avec connecteurs
Raccordez le système de dosage externe aux connecteurs A et B sur la machine.
Branchez le câble de signal sur le connecteur B et l'alimentation sur le connecteur A.
Pour le système Efficient Dosing, les câbles sont livrés avec la machine.
Branchez le câble d'alimentation à la machine A et l'autre extrémité du câble avec le câble d'Efficient Dosing dans
une boîte de connexion ou avec une prise et un réceptacle.
Connectez une extrémité du câble au contrôleur J2 d'Efficient Dosing et l'autre extrémité à la machine B.
1
3
4
3
6
9
A
1
Ligne
2
Neutre
3
4
Masse
Instructions d'installation
A
2
2
B
1
4
7
5
1
2
3
4
5
6
7
8
9
Connection box
B
Neutre
Lancement d'un programme
Masse
Signal 2
Signal 3
Signal 4
Signal 5
Rx
Tx
Pump unit
Controller
J1 RJ11 J2
23
fig.6598B
