Manuel d'instructions
6. MODES DE FONCTIONNEMENT
6.1.
Fonctions des dip-switches à sélectionner

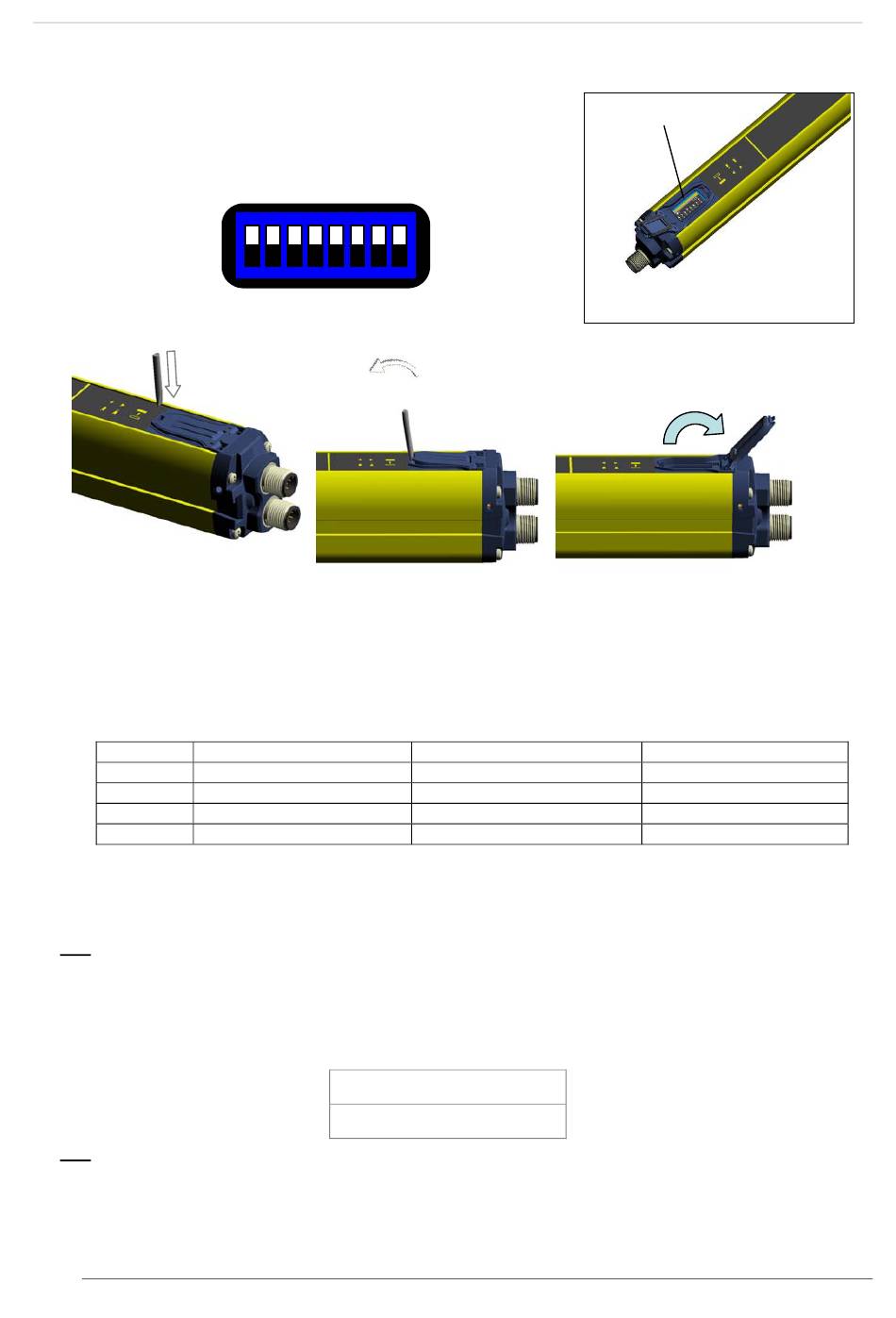

Un volet (Fig. 19), situé sur la partie frontale du récepteur RX et
pouvant être facilement ouvert à l'aide d'un tournevis, permet l'accès à
une série de dip-switches.
Pour ouvrir le volet, insérer la pointe d'un simple tournevis à tête plate dans la poche du volet ; en
faisant levier, tourner légèrement le tournevis jusqu'à obtenir le déclic. Accompagner le volet jusqu'en
butée (135°) ; un léger freinage tend à maintenir la partie rotative en position ouverte. Lors de la
fermeture, appuyer sur le volet au niveau de la rainure jusqu'à obtenir le déclic de fermeture.
Au moyen des dip-switches il est possible de configurer les fonctions décrites dans le tableau suivant :
dip-sw
1,5
2,6
3,7
4,8
Le dispositif n'accepte aucune modification de configuration au cours de son fonctionnement normal. Tout
changement de configuration n'est accepté qu'à partir de la prochaine mise en marche du dispositif.
L'opérateur doit donc apporter un soin tout particulier à la gestion et à l'utilisation des dip-switches de configuration.
N.B. : ainsi que le montrent la figure et le tableau précédent, deux dip-switches séparés sont associés à
chaque fonction ; il est nécessaire que les deux dip-switches associés à une fonction particulière
soient configurés de la même façon.
6.2.
Configuration standard
Le dispositif est livré dans la configuration standard avec tous les dip-switches ON, soit :
N.B. : la fonction de EDM ne pourra être activée que si l'entrée correspondante est bien reliée au dispositif
d'activation.
Pour tout détail complémentaire sur les fonctions ci-dessus, voir chapitres 6.3 et 6.4.
19
ON
1
2
3
4
5
6
7
8
Fonction
-
-
EDM
Réinitialisation
EDM non activé
Réinitialisation automatique
SG-BODY COMPACT Base
dip-switch
ON
-
-
Non activé
Automatique
Fig. 19
135°
OFF
-
-
Activé
Manuelle
