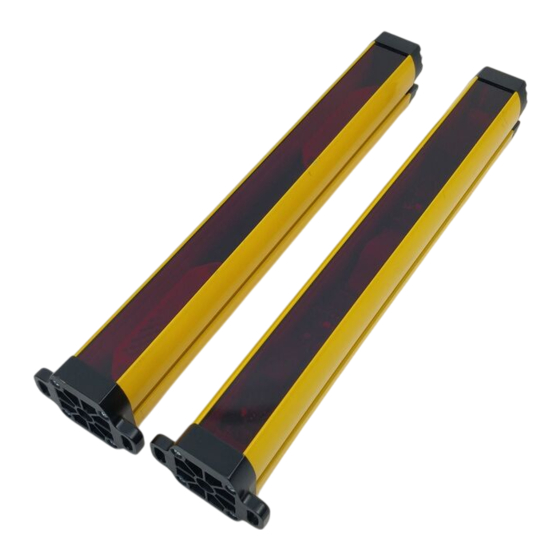

Barrières de sécurité à rayons infrarouges

Publicité

Liens rapides

Série SG4 Extended
(Modèles SG4-...-N)
GUIDE RAPIDE
Le présent Guide Rapide du Produit ne remplace pas le Manuel
d'instruction. Télécharger le Manuel d'instruction en scannant le code
QR à côté ou sur le site www.datalogic.com. Cliquer sur Assistance >
Recherche par produit et saisir le nom de la famille SLIM, ensuite
sélectionner le produit dans le menu déroulant. Cliquer sur le lien
Manuels et Documentation Technique pour télécharger le Manuel
d'instruction. Pendant l'installation et le fonctionnement du produit, le
Manuel d'instruction doit être toujours disponible..
Scanner ou toucher le code
QR pour télécharger le
Manuel d'instruction
Barrières de sécurité à rayons infrarouges

Publicité

Table des Matières
loading

Sommaire des Matières pour Datalogic SG4 Série

  • Page 1 Le présent Guide Rapide du Produit ne remplace pas le Manuel d'instruction. Télécharger le Manuel d'instruction en scannant le code QR à côté ou sur le site www.datalogic.com. Cliquer sur Assistance > Recherche par produit et saisir le nom de la famille SLIM, ensuite sélectionner le produit dans le menu déroulant.
  • Page 2: Informations Sur La Sécurité

    INFORMATIONS SUR LA SÉCURITÉ Pour une utilisation correcte et fiable des barrières de sécurité série SLIM il importe de res- pecter les indications ci-dessous : AVERTISSEMENT • Le système d'arrêt de la machine doit être électriquement contrôlable. • Ce contrôle doit bloquer le mouvement dangereux de la machine sous le temps d'arrêt total T calculé au cha- pitre “Distance minimale d’installation”...
  • Page 3: Connexions

    CONNEXIONS SG4-N RX M12 8 pôles 1. Blanc = RESTART / RESET / EDM / OVERRIDE 5. Gris = OSSD1 2. Marron = +24 VDC 6. Rose = OSSD2 3. Vert = MUTING 1 7. Bleu = 0 V 4. Jaune = MUTING 2 8.
  • Page 4: Procédure D'alignement

    PROCÉDURE D’ALIGNEMENT L'alignement entre l'émetteur et le récepteur est indispensable pour obtenir le bon fonctionnement du dispositif. Un bon alignement prévient l'instabilité de la sortie causée par la poussière ou les vibrations. Après avoir bien installé les composants mécaniques et électriques, passer à la procédure d'alignement et vérifier les résultats en utilisant le tableau ci-dessous.
  • Page 5: Mode De Configuration De Base

    MODE DE CONFIGURATION DE BASE Le dispositif peut entrer dans le mode de Configuration de Base durant le Fonctionnement Nor- mal. Après la configuration et une fois l'opération CONFIRM exécutée, le dispositif se remet en marche en mode de Fonctionnement Normal avec la nouvelle configuration. Apporter un soin AVERTISSEMENT tout particulier à...
  • Page 6: Fonction De Diagnostic

    Exécuter de nouveau la Configuration de Erreur FAILURE LOCKOUT Base. Si l'erreur persiste, contacter le ser- Configuration BCM vice assistance à la clientèle de Datalogic ALLUMER/ÉTEINDRE l'ESPE. Le Code FAILURE LOCKOUT Erreur Générale d'Erreur affiché correspond aux erreurs sus- CRITIQUE Non réinitialisée...
  • Page 7 Exécuter de nouveau la Configuration de Erreur FAILURE LOCKOUT Base. Si l'erreur persiste, contacter le ser- Configuration BCM vice assistance à la clientèle de Datalogic ALLUMER/ÉTEINDRE l'ESPE. Le Code FAILURE LOCKOUT Erreur Générale d'Erreur affiché correspond aux erreurs sus- CRITIQUE Non réinitialisée...
  • Page 8 Les directives et les normes applicables sont sujettes à des mises à jour de manière continue et Datalogic adopte rapidement ces mises à jour ; la déclaration de conformité UE est par consé- quent un document vivant. La déclaration de conformité UE est disponible aux autorités compétentes et aux clients à...
  • Page 12 © 2011-2020 Datalogic S.p.A. and/or its affiliates • All rights reserved • Without limiting the rights under copyright, no part of this documentation may be repro- duced, stored in or introduced into a retrieval system, or transmitted in any form or by any means, or for any purpose, without the express written permission of Data- logic S.p.A.

Ce manuel est également adapté pour:

Sg4-n rxSg4-n tx
