Datalogic SG4 BASE Guide Rapide

Ce Guide de référence rapide ne remplace pas le manuel d'instructions.
Téléchargez le manuel d'instructions avec le code QR ou sur www.datalogic.com.
Cliquez sur le lien Support > Recherché de produits entrez le nom de la familie
SG4 puis sélectionnez votre produit dans la liste déroulante. Cliquez sur le lien
Manuals & Technical Literature pour télécharger votre manuel d'instructions. Le
manuel d'instructions doit être disponible en tout temps lors de l'installation et du
fonctionnement du produit.
Pour une utilisation correcte et sûre des barrières de sécurité série SG4 BASE, il est important de suivre
scrupuleusement les indications ci-dessous :
 Le système d'arrêt de la machine doit être électriquement commandé.
 Cette commande doit être en mesure de bloquer le mouvement dangereux de la machine avant le temps d'arrêt total T
dont il est question au par. 1.3.3 du manuel d'instructions et dans chaque phase du cycle de travail.
 L'installation de la barrière et ses connexions électriques doivent être réalisées par un personnel qualifié, dans le
respect des indications reprises dans les chapitres correspondants (chap. 2 ; 3 ; 4 ; 5) du manuel d'instructions et dans
les réglementations de secteur.
 La barrière doit être positionnée de telle sorte que l'accès à la zone dangereuse soit impossible, sans interrompre les
faisceaux
 Le personnel travaillant dans la zone dangereuse doit recevoir la formation nécessaire sur les procédés de
fonctionnement de la barrière de sécurité.
 Les boutons de TEST et de RESET/RESTART doivent être positionnés à l'extérieur de la zone contrôlée et de sorte
que l'opérateur puisse voir la zone contrôlée quand il effectue des opérations de réinitialisation/réarmement et de test.
 Avant la mise sous tension de la barrière, suivre scrupuleusement les indications correspondantes pour son bon
fonctionnement.
Précautions à respecter lors du choix et de l'installation
S'assurer que le niveau de protection garanti par le dispositif SG4 (type 4) est compatible avec le degré de
dangerosité effectif de la machine à contrôler, ainsi que les normes EN ISO 13849-1 et EN 62061
l'établissent.
 Les sorties (OSSD) de l'ESPE doivent être utilisées en tant que dispositif d'arrêt de la machine et non pas en tant que
dispositifs de commande (la machine doit avoir sa propre commande de START).
 La taille du moindre objet à détecter doit être supérieure à la résolution du dispositif.
 Le milieu où il faut installer un ESPE doit être compatible avec les caractéristiques techniques des barrières reprises
dans le chap. 10 "Caractéristiques Techniques" manuel d'instructions.
 Toute installation à proximité des sources lumineuses vives et/ou clignotantes est à proscrire, en particulier à proximité
de la surface frontale du récepteur.
 La présence de forte interférence électromagnétique pourrait nuire au bon fonctionnement du dispositif; une telle
condition doit être bien évaluée en faisant appel au service assistance à la clientèle de Datalogic.
 La présence, dans le milieu de travail, de fumées, brouillard, poussière en suspension peut réduire sensiblement la
portée opérationnelle du dispositif.
 Des écarts élevés et soudains dans la température ambiante, avec des pics minimums très bas, peuvent entraîner la
formation d'une légère couche d'eau de condensation sur les surfaces frontales du dispositif, préjudiciable à son bon
fonctionnement.
 Toutes surfaces réfléchissantes près du faisceau lumineux du dispositif de sécurité (au-dessus, en dessous ou de côté)
peuvent introduire des réflexions passives susceptibles d'empêcher la détection de l'objet à l'intérieur de la zone
contrôlée.
 Le dispositif de sécurité doit être installé à une distance supérieure ou égale à la distance de sécurité minimum S de
sorte à assurer que l'opérateur ne puisse pas atteindre la zone dangereuse avant que l'organe dangereux en
mouvement ne soit bloqué par effet de l'ESPE.
Le non-respect de la distance de sécurité réduit ou annule la fonction de protection de l'ESPE. Pour de plus
amples informations sur le calcul de la distance de sécurité, se référer au manuel d'instructions.

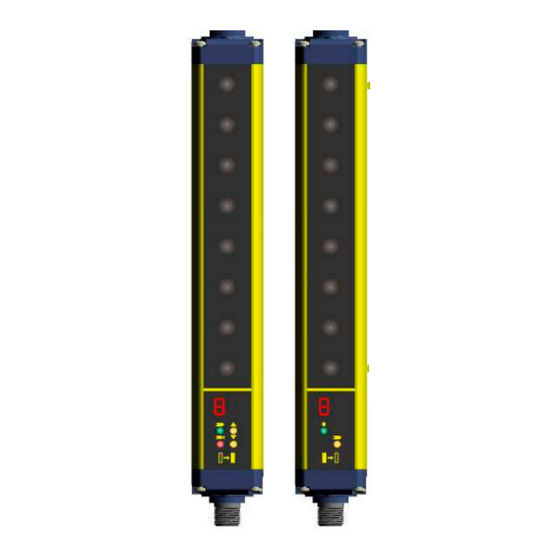

SG4 BASE modèles 5 pôles
Barrière de sécurité à rayons infrarouges
INFORMACIONES DE SEGURIDAD
1
(SG4-14/30-xxx-OO-X)
GUIDE RAPIDE
