Adaptateurs
Perte de charge
12
Le capteur peut être monté à l'aide d'adaptateurs selon (E) DIN EN 545 (convergents et diver-
gents) dans une conduite de diamètre supérieur. L'augmentation de la vitesse d'écoulement ainsi
obtenue améliore la précision de mesure dans le cas de faibles vitesses.

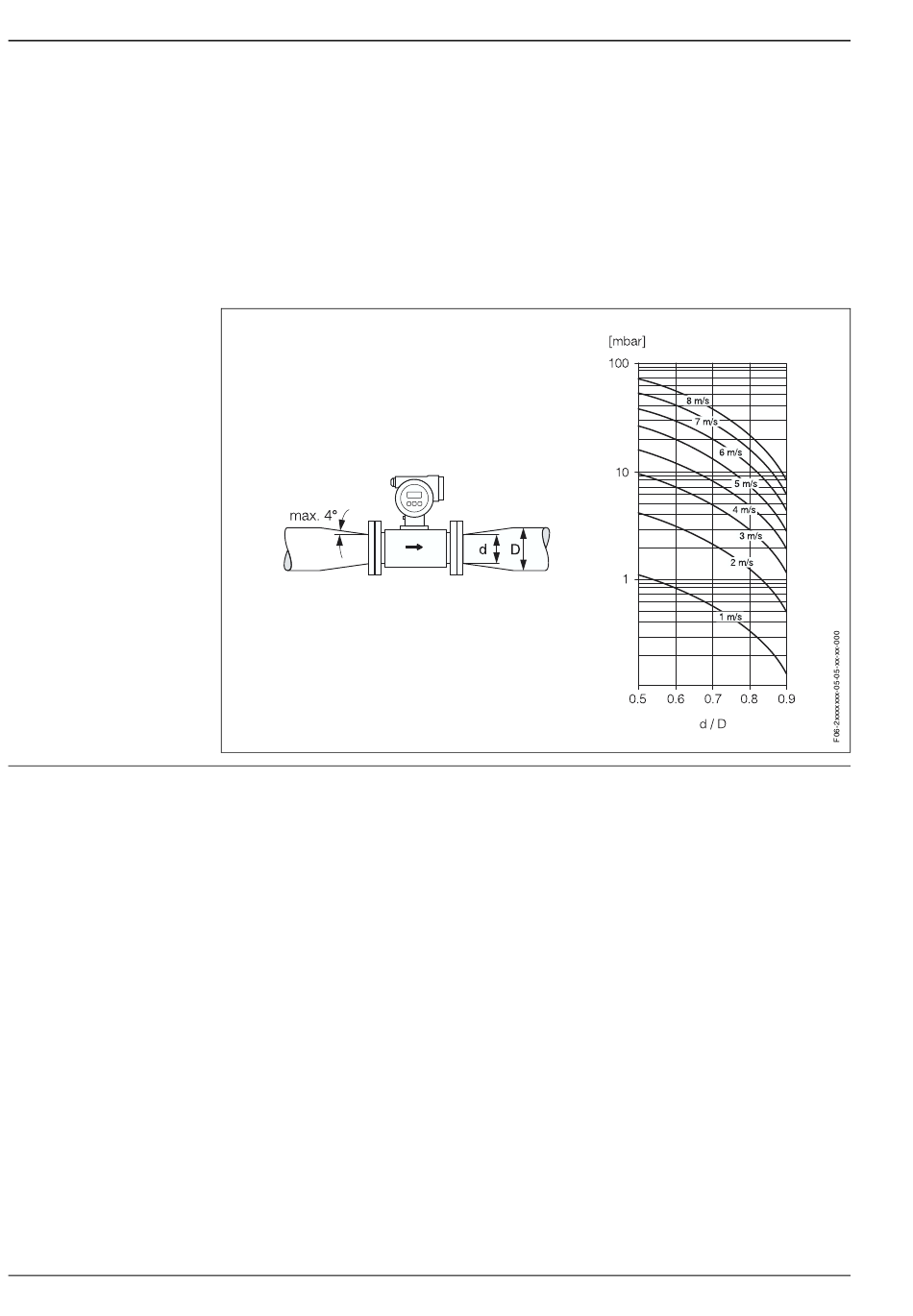

Le nomogramme représenté sert à déterminer la perte de charge obtenue par des convergents
et divergents. Le nomogramme est uniquement valable pour les liquides ayant une viscosité iden-
tique à celle de l'eau.
1. Déterminer le rapport de diamètres d/D.
2. Lire la perte de charge en fonction de la vitesse d'écoulement (après la restriction) et le rap-
port d/D dans le nomogramme.
• Pas de perte de charge si le montage du capteur est effectué dans une conduite de diamètre
DN 80 ou plus.
• Indications de pertes de charge lors de l'utilisation d'adaptateurs selon (E) DIN EN 545 (voir
"Adaptateurs" page 12).
