Compensation de potentiel
6
Une mesure correcte est seulement assurée lorsque le produit et le capteur sont au même poten-
tiel électrique.
Raccords process métalliques
La compensation de potentiel est en règle générale assurée par le biais des raccords process
métalliques en contact avec le produit, qui sont directement montés sur le capteur. Ceci évite de
prendre d'autres mesures en matière d'équipotentialité.
Remarque !
Lors du montage dans des conduites métalliques, il est recommandé de relier la borne de terre
du boitier du transmetteur à la conduite.
Raccords process synthétiques
Dans le cas de raccords process synthétiques, la compensation de potentiel entre capteur et pro-
duit doit être assurée par des disques de masse supplémentaires. L'absence de disques de
masse peut influencer la précision de mesure ou entrainer la destruction du capteur par corrosion
électrochimique des électrodes.
1

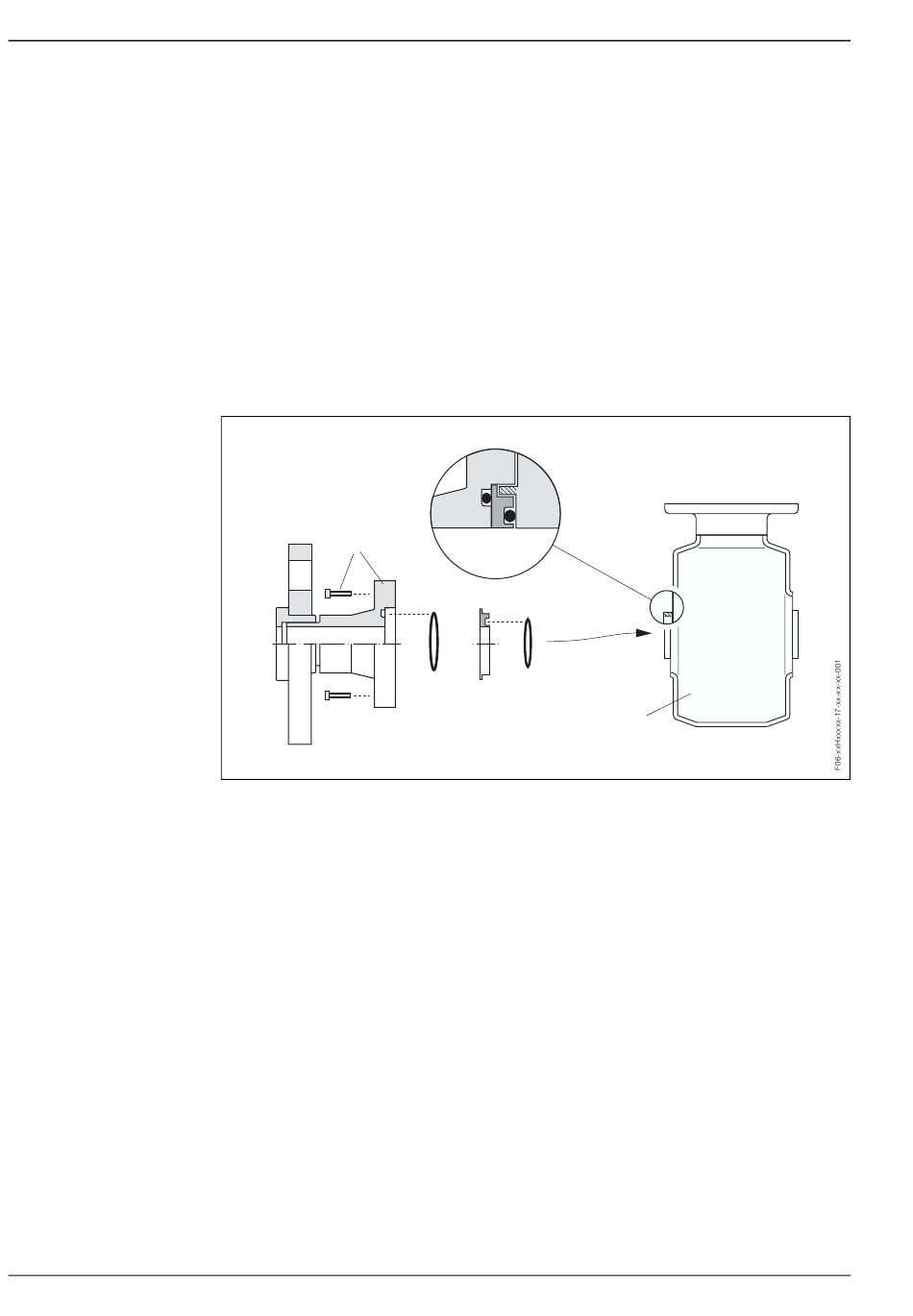

1 = vis à six pans, raccord process, 2 = joint torique (raccord process) ,
3 = disque synthétique (entretoise) ou disque de masse, 4 = joint torique (disque de masse),
5 = capteur
Tenir compte des points suivants lors de l'utilisation de disques de masse :
• Selon l'option commandée, les raccords process sont fournis avec des rondelles synthétiques
à la place des disques de masse. Ces rondelles servent uniquement d'entretoises et n'ont
aucune fonction de compensation de potentiel. Elles assurent une importante fonction
d'étanchéité à l'interface capteur/raccord. Pour les raccords process sans disques de masse
métalliques, il convient de ce fait de ne pas supprimer ces rondelles/joints ou de les monter si
elles manquent !
• Les disques de masse peuvent être commandés chez E+H comme accessoires.
Lors de la commande, veiller à ce que les disques de masse soient compatibles avec le
matériau des électrodes. Sinon on court le risque d'une corrosion électrochimique des élec-
trodes ! Des indications quant aux produits figurent à la page 28.
• Les rondelles de masse y compris les joints sont montés dans les raccords process, ce qui ne
modifie nullement la longueur d'implantation. Les dimensions des disques de masse figurent à
la page 24.
3
2
4
