4.
Veillez à ne pas piétiner ou endommager le
connecteur. Puis, montez la protection du pied
ajustable avec le tournevis cruciforme (+).

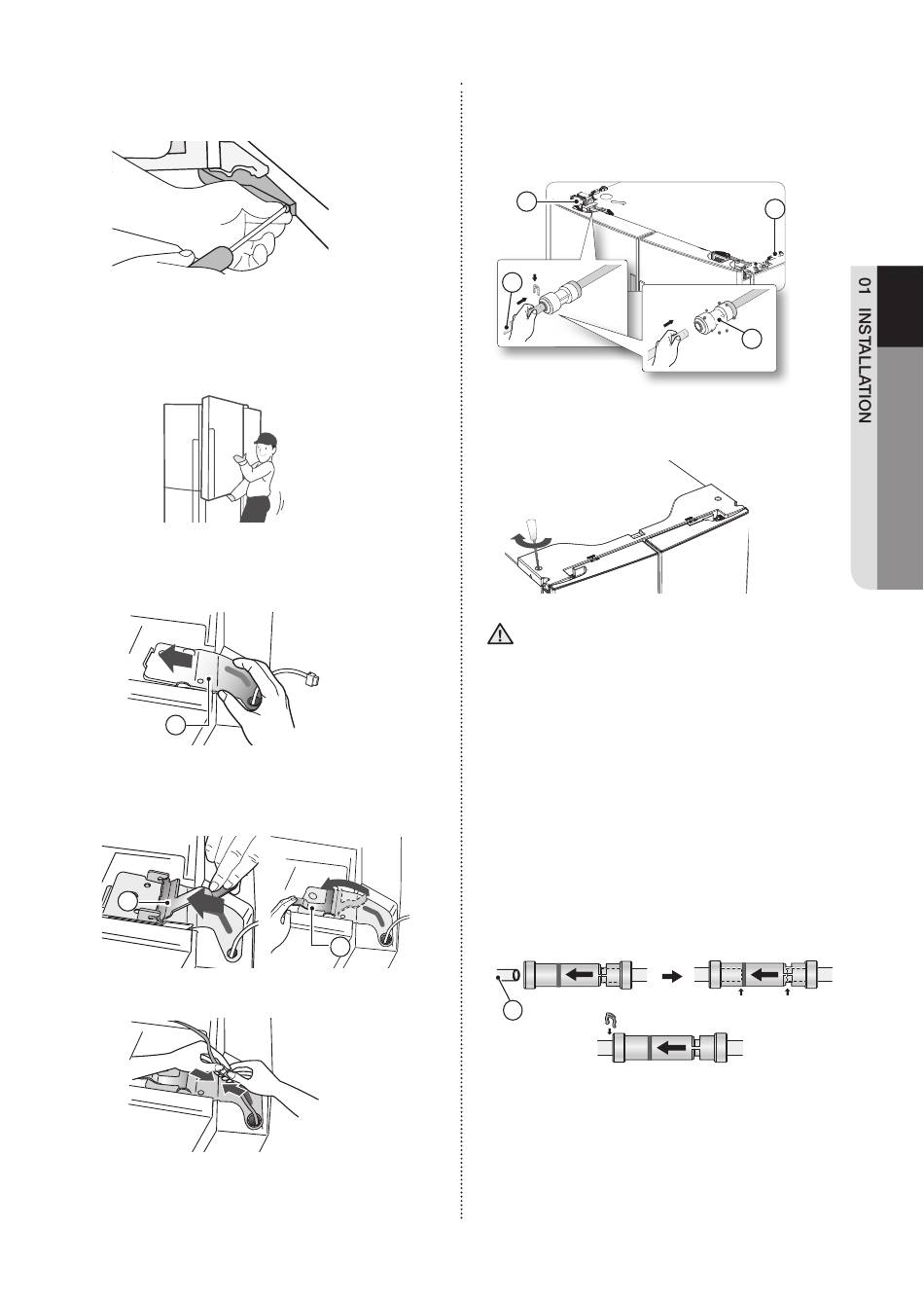

Montage de la porte du réfrigérateur
1.
Montez la porte du réfrigérateur détachée avec
la charnière centrale.
2.
Faites glisser la charnière du congélateur (C)
dans la rainure de fi xation puis appuyez dessus
en alignant l'orifi ce sur la porte.
C
C
3.
Après avoir inséré le levier de la partie fi xe (B)
dans le sens de la fl èche, retournez-le vers le
bas pour le monter.
B
B
4.
Montez le connecteur de câble.
5.
Après avoir branché le tuyau d'eau [E], remettez
les brides rouges en place sur le coupleur [F].
Branchez le connecteur [G] sur la porte gauche
et le connecteur [H] sur la porte droite.
E
E
6.
Après avoir monté le haut du cache supérieur,
appuyez sur son dos pour le monter. Puis,
montez les vis.
ATTENTION
B B
E
E
G
G
Bride rouge
Bride rouge
(6.35 mm)
(6.35 mm)
• Pour remonter la porte, suivez la
procédure dans le sens inverse. La
procédure est identique pour la porte du
congélateur et la porte du réfrigérateur.
•
Lorsque les connecteurs de câbles sont
croisés, l'écran peut ne pas fonctionner
normalement.
•
Les brides sont situées dans la protection
supérieure.
•
Pour empêcher toute fuite d'eau, vérifi ez
que les brides rouges sont correctement
montées sur le coupleur après avoir fi xé
le tuyau d'eau [E].
Bride A
Bride A
(6.35 mm)
(6.35 mm)
H
H
F
F
Centre du
Centre du
repère
repère
installation _19
