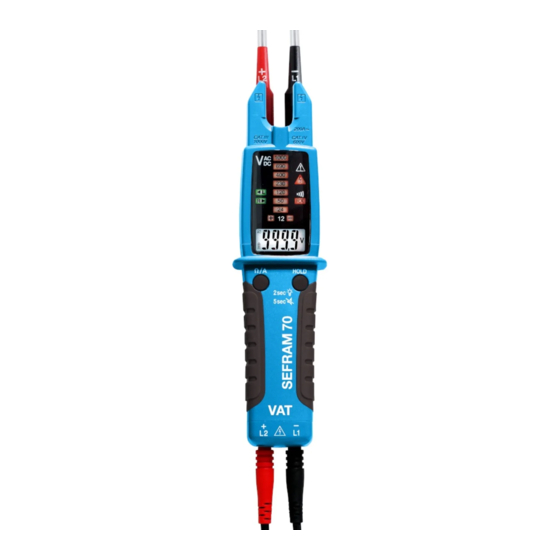

SEFRAM 70
Multimètre – VAT – Pince 200A AC
Multimeter – NVD - Clampmeter
Manuel d'utilisation
User manual

Publicité

Table des Matières
loading

Manuels Connexes pour SEFRAM SEFRAM70

Sommaire des Matières pour SEFRAM SEFRAM70

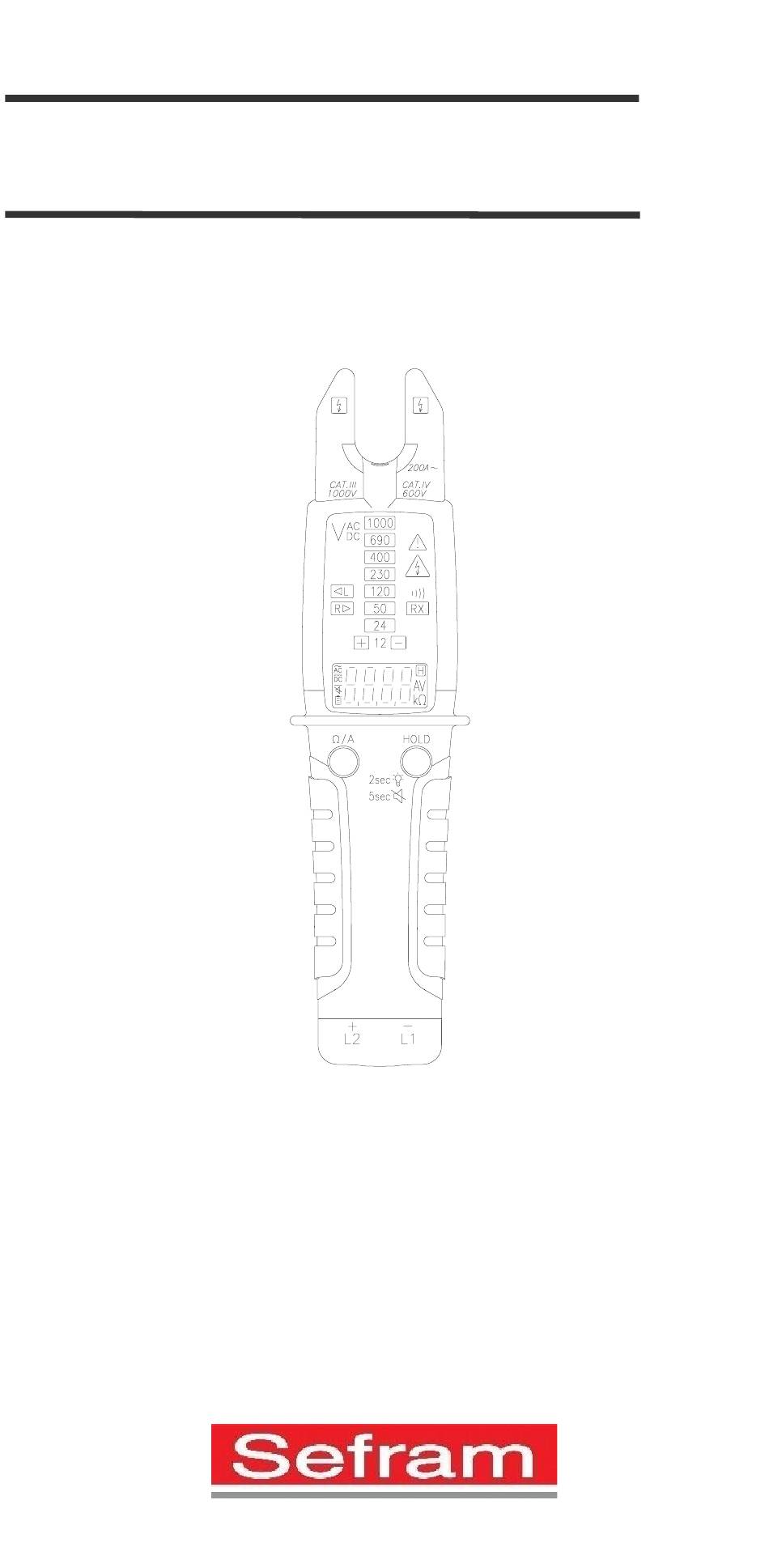

  • Page 1 SEFRAM 70 Multimètre – VAT – Pince 200A AC Multimeter – NVD - Clampmeter Manuel d’utilisation User manual...

  • Page 2: Informations De Sécurité

     Lire avec attention  Informations de sécurité  Warning Safety sheet Comprenez et suivez attentivement les instructions d'utilisation.  ATTENTION • Si le matériel est utilisé d’une manière non spécifiée dans ce manuel, la protection fournie par l’équipement peut être altéré. •...

  • Page 3: Precautions De Securite

    PRECAUTIONS DE SECURITE En fonction de l'impédance interne de ce testeur, la capacité d'indiquer la présence ou l'absence de tension de fonctionnement sera différente en cas de présence d'une tension parasite. Lorsqu'il est en contact avec les pièces à tester, cet appareil peut décharger temporairement la tension parasite à...

  • Page 4: Définition Des Symboles

    Définition des symboles  Risque de choc électrique  Voir le manuel d’utilisation  Mesure DC  Mesure AC Courant continu et alternatif Equipement protégé par une isolation double ou  renforcée < Batterie Terre  Conforme aux directives CE L'application et le retrait de cordons sous tension sont autorisés Ne pas jeter ce produit.

  • Page 5: Modes Tension/Continuité/Mesure Unipolaire

    l’utiliser dans un environnement très bruyant. Modes Tension/Continuité/Mesure Unipolaire Mesure de tension La LED indique que la tension mesurée est supérieure à la limite de tension dangereuse (50VAC et / ou 120VDC).  Attention • Lorsque les piles ne sont pas installées ou sont vides, le testeur fonctionne toujours pour mesurer des tensions >...
  • Page 6 • En raison de la résistance interne élevée, une tension capacitive et inductive (tension fantôme) peut être indiquée. Rotation de phase - Séquence de phase dans le sens des aiguilles d'une montre L1-L2- L3 (droite) - Séquence de phase dans le sens antihoraire L1-L3-L2 (gauche) ...

  • Page 7: Test Unipolaire

    à 4 fils. Le résultat n'est pas fiable sur d'autres systèmes.  Note Il est nécessaire de vérifier le résultat par test avec séquence inverse. Test unipolaire  Attention • Le contrôle unipolaire est disponible sur les deux cordons de test. Retirez l'un des fils de test avant de procéder à...
  • Page 8 Mesure de continuité Mesure de résistance...
  • Page 9 Mesure de courant  Attention La barrière sur le corps indique la limite de tenue du testeur, ne le tenez pas au-dessus de la barrière en utilisation normale.  Attention Ne pas connecter les cordons de test lors de la mesure de courant.

  • Page 10: Utilisation Des Fonctions

    Utilisation des fonctions HOLD Activation/Désactivation de la voix de présence de tension Voltage/Continuity/Single Pole Mode Voltage/Continuity/Single Pole Mode Voltage/Continuity/Single Pole Mode Arrêt de l’appareil Appuyer sur les boutons Ω/A et “HOLD” en même temps.
  • Page 11 Voltage/Continuity/Single Pole Mode Torche Press >2sec. Powering ON Autotest Press  Attention...

  • Page 12: Remplacement Des Piles

    Ne pas utiliser le testeur lorsque des anomalies sont détectées dans l’autotest. Lorsque la présence ou l'absence de tension de fonctionnement doit être vérifiée, il est obligatoire d'effectuer un autotest avant et après chaque mesure. Si l’autotest n'est pas correct, n'utilisez pas le testeur.
  • Page 13 • Pour éviter de fausses lectures pouvant entraîner un choc électrique et des blessures, remplacez la pile dès que le voyant de pile faible clignote. • Débranchez le cordon de mesure du multimètre avant d'ouvrir le couvercle du compartiment de la pile. Cordons de test IP2X Les câbles de test IP2X fournis par le fabricant doivent obligatoirement être conformes à...

  • Page 14: Utilisation Des Cordons De Test

    Utilisation des cordons de test L'instrument est équipé d'un support de cordons de test, conçu pour maintenir les cordons de test après avoir utilisé le testeur. Lors de la mesure du courant, veillez à retirer les cordons de test du support, sinon la mesure du courant peut être erronée.

  • Page 15: Spécifications Générales

    Spécifications 1-1 Spécifications générales Afficheur : 10000 points. Affichage hors gamme : ”OL” ou “-OL” Mesures : 3 fois / seconde Dimensions : 57 x 220 x 35 mm Masse : 200g Alimentation : 2 piles AAA (R03, LR03, 24D, 24A) Autonomie : Environ 1000 mesures.

  • Page 16: Spécifications Électriques

    1-3 Spécifications électriques La précision est donnée en ± (% de la mesure + décomptes du chiffre le moins significatif) à 23 °C ± 5 °C, avec une humidité relative inférieure à 80% HR, et est spécifié pendant 1 an après la calibration. ...
  • Page 17 Protéction : AC/DC 1000V  Tension AC Gamme Résolution Précision Avec piles 6.0V à 999.9V 0.1V ±(1.5% + 5D) Sans piles 45V à 999.9V 0.1V (1) pour > 65Hz, la gamme minimale est 8.0V. Gamme de fréquence : 45Hz à 400Hz Courant max d’entrée : <...
  • Page 18  Test unipolaire Sensibilité : 90V à 1000V (Phase par rapport à la terre) Gamme de fréquence : 45Hz à 65Hz Indicateur : Buzzer 3kHz et LED ELV (Tension dangereuse)
  • Page 19 SEFRAM 32, rue E. Martel F42100 – Saint-Etienne France Tel : 04.77.59.01.01 Fax : 04.77.57.23.23 Web : www.sefram.fr e-mail : sales@sefram.fr...

  • Page 20: Safety Information

     Read First  Safety Information Understand and follow operating instructions carefully.  WARNING • If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired. • Always use proper terminals, switch position, and range for measurements.
  • Page 21 voltage in case of the presence of interference voltage. When in contact with the parts to be tested, this meter may discharge temporarily the interference voltage to a level below the ELV, but it will be back to the original value when this meter is removed. When the indication “voltage present”...

  • Page 22: Making Basic Measurements

    Symbols as marked on the Meter and Instruction manual  Risk of electric shock  See instruction manual  DC measurement  AC measurement Both direct and alternating current  Equipment protected by double or reinforced insulation < Battery Earth ...
  • Page 23 Voltage/Continuity/Single Pole Mode Voltage Measurement LED  indicates measured voltage is high than ELV limit (50VAC and/or 120VDC).  Warning • When batteries are not fitted or are exhausted, the tester still work when measuring> 45VAC and/or >35VDC. • Timing Rating (tr): 30 seconds, Recovery Time (rt): 240seconds, when measuring >300V, recovery time is necessary.
  • Page 24 Phase Rotation Test - Clockwise Phase Sequence L1-L2-L3(Right) - Counterclockwise Phase Sequence L1-L3-L2(Left)  Warning Phase Rotation Test works only on 3 phase 4 wire system. The result is unreliable on other systems.  Note It is necessary to check the result by test with reverse sequence.
  • Page 25 Single Pole Phase Check  Warning • Single Pole Check is available for both test leads. Remove one of test leads before performing check. • Do not check if voltage appears by Single Pole Phase Check. Measure voltage with two pole to get a reliable result.
  • Page 26 Continuity Check Resistor Mode...
  • Page 27 Ampere Mode  Warning The barrier on the body is indicating the limit of safe access of the hand- held part, do not hold over the barrier when in normal use.  Warning Do not assemble test lead at the back of the meter while measuring current.
  • Page 28 Using the Function HOLD Enable/Disable ELV Warning Voice Voltage/Continuity/Single Pole Mode Voltage/Continuity/Single Pole Mode Voltage/Continuity/Single Pole Mode Turn the meter OFF Press Ω/A button and “HOLD” button at the same time. Voltage/Continuity/Single Pole Mode...
  • Page 29 Torch Press >2sec. Powering ON Self-Diagnostic Test Press  Warning Do not use the tester when abnormality is found in self-diagnostic Test. When the presence or absence of operating voltage need to be checked, it is mandatory to make a selt-diagnostic test before and...

  • Page 30: Function Button

    after each measurement. If the self-diagnostic is not correct, do not use the meter. Function Button Voltage/Continuity/Single Pole MODE PRESS BUTTON PRESS BUTTON over 2sec. Resistor MODE PRESS BUTTON Ampere MODE Battery Replacement 1.5V AAA x 2 unscrew unscrew  Warning •...
  • Page 31 • Remove test lead from Meter before opening the battery door or Meter case. IP2X test leads It is mandatory to use the IP2X test leads supplied by manufacturer to be compliant with EN61243-3 and UTE 18-510. If other test leads are connected to the meter, the safety of the user can be impaired and non-voltage check is not possible according to standard.
  • Page 32 Using the test leads The instrument is equipped with a test leads holder, designed to hold the test leads after having used the meter. When measuring current, be sure to remove the test leads from holder, otherwise the current measurement can be wrong. Use only the test leads provided by the manufacturer in order to keep the safety level and the compliance to standards.

  • Page 33: General Specifications

    Specifications 1-1 General Specifications Display Count : 10000 counts. Overrange Display : ”OL” or “-OL” Conversion Rate : 3 times/second Dimensions (W x H x D) : 57 x 220 x 35 mm Weight : 200g Power Requirements : AAA Size Batteryx2(R03, LR03, 24D, 24A) Battery Life : About 1000 operations.

  • Page 34: Electrical Specifications

    1-3 Electrical Specifications Accuracy is given as ± (% of reading + counts of least significant digit) at 23°C ± 5°C, with relative humidity Less than 80% R.H., and is specified for 1 year after calibration.  Condition of Auto Power On : With batteries fitted : - >...
  • Page 35  DC Voltage Range Resolution Accuracy With batteries 7.0V to 999.9V 0.1V ±(1.0% + 2D) Without batteries 35V to 999.9V 0.1V Max. Input Current : < 3.5mA @ 1000V Overload Protection : AC/DC 1000V  AC Voltage Range Resolution Accuracy With batteries 6.0V to 999.9V...
  • Page 36  Rotary Field Indication For 3 phase 4 wire system only Sensitivity : 90V to 1000V (Phase-to-ground) Frequency Range : 45Hz to 65Hz “L” LED is on when the signal of L2 probe lead the signal of L1 probe; “R” LED is on when the signal of L1 probe lead the signal L2 probe.
  • Page 37 SEFRAM 32, rue E. Martel F42100 – Saint-Etienne France Tel : 04.77.59.01.01 Fax : 04.77.57.23.23 Web : www.sefram.fr e-mail : sales@sefram.fr...
