- Page 1 SEFRAM 7240 True RMS - 40 000 ULTIMETRE NUMERIQUE DE TABLE POINTS ’ OTICE D UTILISATION Seframm M7240001F...
-
Page 3: Table Des Matières
Sécurité ........................1 Description du 7240....................2 Face avant et arrière de l’appareil ................3 Touches de fonctions..................... 6 Touches du menu (F1, F2, F3, F4) ................7 Mise en œuvre......................7 Choix de la tension d’alimentation ................7 Mesures de tensions – Position V.................. 7 Mesures de tensions bas niveau –... -
Page 4: Sécurité
Sécurité Ce manuel contient toutes les précautions qui doivent impérativement être respectées afin de pouvoir utiliser cet appareil en toute sécurité pour l’utilisateur. PRUDENCE Il s’agit d’identifier les conditions d’utilisation qui pourraient entraîner des dommages techniques pour l’appareil. DANGER Il s’agit d’identifier les conditions d’utilisation qui pourraient entraîner de graves dangers pour l’utilisateur. -
Page 5: Description Du 7240
Description du 7240 Grandeurs mesurées Tensions continues, alternatives (True RMS AC/ AC + DC) Courants continus et alternatifs (20A max.) (True RMS AC/ AC + DC) Mesure de résistances, fonction « Lo Ohm » (tension de test faible) Mesure de capacités Mesure de fréquence, période et rapport cyclique... -
Page 6: Face Avant Et Arrière De L'appareil

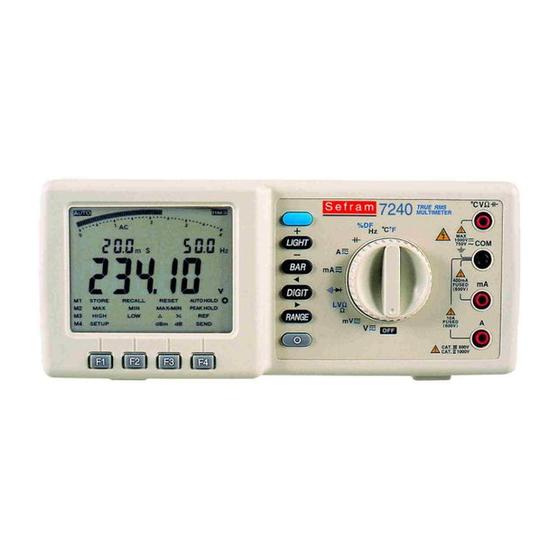

Face avant et arrière de l’appareil Figure 1 1 : Bornes d’entrée 2 : Commutateur rotatif – Sélection des grandeurs à mesurer – Les inscriptions en blanc sont celles par défaut. 3 : Touches de fonctions. Pour les fonctions de base. 4 : Touches de sélection du menu (accès à... - Page 7 1. Commutateur ON/OFF : appuyer sur le « 1 » pour mettre en marche le multimètre 2. Fiche secteur – Arrivée du câble d’alimentation 3. Fusible secteur 4. Sélecteur de tension d’alimentation 5. Connecteur RS-232 pour la liaison entre le multimètre et un ordinateur...
- Page 8 Figure 2 Indication de changement de gammes automatique Indication de mesures True RMS (efficace vrai) Indication des modes AC, DC ou AC+DC Indication de mesure LOΩ et Ω Indication de fonction mesure de continuité Fonction test diode Indication de fonction ZOOM du bargraph Indication de l’envoi de données sur la liaison RS-232 Indication du mode «...
-
Page 9: Touches De Fonctions
21 : Fonctions accessibles par le MENU 22 : Indication de pile usée 23 : Indication de mise en mémoire 24 : Indication de présence de haute tension sur les entrées Indicateurs d’unités Indicateur Unité Indicateur Unité µ micro volt milli ampère kilo... -
Page 10: Touches Du Menu (F1, F2, F3, F4)
• Touche « O » (index du menu) • donne accès à une des lignes du menu, le choix de la colonne se faisant par les touches F1, F2, F3 ou F4. • la ligne de menu sélectionnée est repérée par l’index « O » à l’extrême gauche du menu. -
Page 11: Mesures De Tensions Bas Niveau - Position Mv
4.3 Mesures de tensions bas niveau – Position mV • positionner le commutateur rotatif sur mV • choisir AC, AC+DC ou DC (par défaut) à l’aide de la touche « bleue » • brancher les cordons de mesure entre les bornes VΩ et COM et se connecter au dispositif à... -
Page 12: Mesures De Courants - Positions Ma Et A
4.7 Mesures de courants – Positions mA et A • positionner le commutateur rotatif sur mA ou A (selon la valeur à mesurer). Lorsque la valeur à mesurer est inconnue, effectuer une mesure sur la position A. • choisir AC, AC+DC ou DC (par défaut) à l’aide de la touche « bleue » •... -
Page 13: Description Des Fonctions Du Menu
• brancher le thermocouple (type K) sur l’adaptateur • la température ambiante est affichée (affichage secondaire). Attention, cette valeur ne doit être prise en compte que lorsque le multimètre est à une température stabilisée. Description des fonctions du menu Les fonctions RECALL, SETUP, HIGH, LOW (limites hautes et basses) utilisent les 4 touches de fonctions pour modifier les valeurs ou les paramètres: LIGHT(+) incrémente, BAR(-) décrémente, DIGIT( ) permet un décalage à... -
Page 14: Fonction Max, Min Et Max-Min
• la valeur maintenue est affichée sur l’afficheur secondaire (à droite) l’indicateur AH est affiché. 5.5 Fonction MAX, MIN et MAX-MIN • ième Accès à la fonction : index « o » sur 2 ligne, touche F1, F2 ou F3 •... -
Page 15: Fonction Δ / % (Mode Relatif)
• ième index « o » sur 3 ligne, appuyer sur F2 pour programmer la limite basse. L’indication Loset s’affiche. Utiliser les touches +, -, pour modifier la valeur et appuyer sur F2 pour valider la comparaison à cette limite : la limite basse s’affiche dans la partie supérieure droite. -
Page 16: Fonction Dbm / Db
• - décrémente une valeur ou change l’état d’un paramètre (on/off) • permettent de se déplacer dans la fonction SETUP • Paramètres configurables dans le SETUP : • bEEP : active ou désactive le buzzer (défaut= on= activé) • A.P.O. : fixe la durée avant l’arrêt automatique de l’appareil (valeur par défaut = 30mn, Mini=1Mn, Maxi=OFF (durée infinie)) •... -
Page 17: Buzzer
• branchement d’un cordon de mesure dans la douille mA ou A lorsque le commutateur est sur V, mV, Ω, test diode, capacité, fréquence ou température. • absence de branchement de cordon sur la douille mA en position mA. • absence de branchement de cordon sur la douille A en position A. -
Page 18: Résumé Des Différents Modes D'affichage
6.4 Résumé des différents modes d’affichage Mesure / Affichage Affichage Affichage Bargraph Fonction principal secondaire secondaire gauche droite V DC, I DC Valeur courante V et I AC+DC VAC, I AC Valeur courante Période Fréquence Ω, LV Ω, test Valeur courante diode, continuité... -
Page 19: Options À La Mise Sous Tension
Options à la mise sous tension Le fait d’appuyer sur une touche à la mise sous tension du multimètre permet d’accéder à des fonctions spéciales (principalement à des fins de diagnostic) : • Touche LIGHT : bloque le LCD, tous segments allumés •... -
Page 20: Caractéristiques Mécaniques
8.2 Caractéristiques mécaniques • Dimensions : 95 x 230 x 233 mm 200 x 87 x 42 mm • Masse (avec piles) : 1,6 Kg 8.3 Environnement • Température de référence : 23°C ± 5°C • Température d’utilisation : 0°C à 50°C •... -
Page 21: Spécifications Électriques
8.5 Spécifications électriques Spécifications données en mode 4000 points. Le nombre de digits est à multiplier par 10 dans le cas d’une mesure 40000 points. 8.5.1 Tensions continues Gamme Précision ±(0.06% + 8d) 40mV ±(0.06% + 2d) 400mV, 4V, 40V, 400V, 1000V Protection : 1000V DC ou 750V eff. -
Page 22: Courants Continus
des fréquences supérieures à 20kHz, les valeurs inférieures à 20% de la gamme ne sont pas spécifiées. Protection : 1000V DC ou 750V eff. Impédance d’entrée : 10MΩ // <100pF Résolution : de 10µV (gamme 400mV) à 100mV (gamme 750V) Type de conversion en AC : True RMS avec couplage alternatif Précision en AC+DC : rajouter 1%+8d à... -
Page 23: Résistances (Standard)
8.5.6 Résistances (standard) Gamme Protection Précision ±(0.3% + 2d) 600V eff. 400Ω, 4KΩ ±(0.3% + 2d) 600V eff. 40KΩ, 400KΩ ±(0.3% + 4d) 600V eff. 4MΩ ±(5.0% + 5d) 600V eff. 40MΩ Tension en circuit ouvert : 3.3V max. Résolution : de 0.01Ω à 1KΩ 8.5.7 Résistances (LVΩ) Gamme Protection... -
Page 24: Rapport Cyclique
8.5.11 Fréquence Gammes : 400Hz, 4KHz, 40KHz, 400KHz, 4MHz. Résolution : de 0.01Hz à 100Hz. Fréquence Minimum : 15Hz ±(0.01% + 1d) Précision : Sensibilité : 0.5V crête à crête de 15Hz à 1MHz 1.0V crête à crête de 1MHz à 4MHz Tension Max pour la précision spécifiée : 5Vcc Protection : 600Veff 8.5.12 Rapport Cyclique... -
Page 25: Installation Ou Remplacement Des Piles
F1 1A / 600V IR 10KA 10 x 38mm Bussmann BBS-1 ou équivalent F2 15A / 600V IR 100KA 10 x 38mm Bussmann KTK-15 ou équivalent Références de commande SEFRAM : F1 1A/ 600V : 422000016 F2 15A /600V : 422000017... -
Page 26: Accessoires
10 Accessoires Description 7240 ♦ Câble secteur ♦ Sangle de transport ♦ Manuel d’utilisation ♦ Jeu de cordons de sécurité ♦ Jeu de pinces crocodiles (de sécurité) ♦ Adaptateur thermocouple ♦ Thermocouple filaire type K ♦ Câble de liaison RS-232 avec adaptateur (DB9M/DB25F) ♦... -
Page 27: Declaration Of Ce Conformity
EEC directives and NF EN 45014 standard DECLARATION DE CONFORMITE CE suivant directives CEE et norme NF EN 45014 SEFRAM INSTRUMENTS & SYSTEMES 26, rue Edouard MARTEL 42100 SAINT-ETIENNE cedex 2 ( FRANCE) Declares, that the below mentionned product complies with : Déclare que le produit désigné... - Page 28 Sefram 32, rue Edouard Martel F42100 Saint-Etienne Fax : +33 (0)4 77 57 23 23 Web : http: // www.sefram.fr E-mail : sales@sefram.fr...
