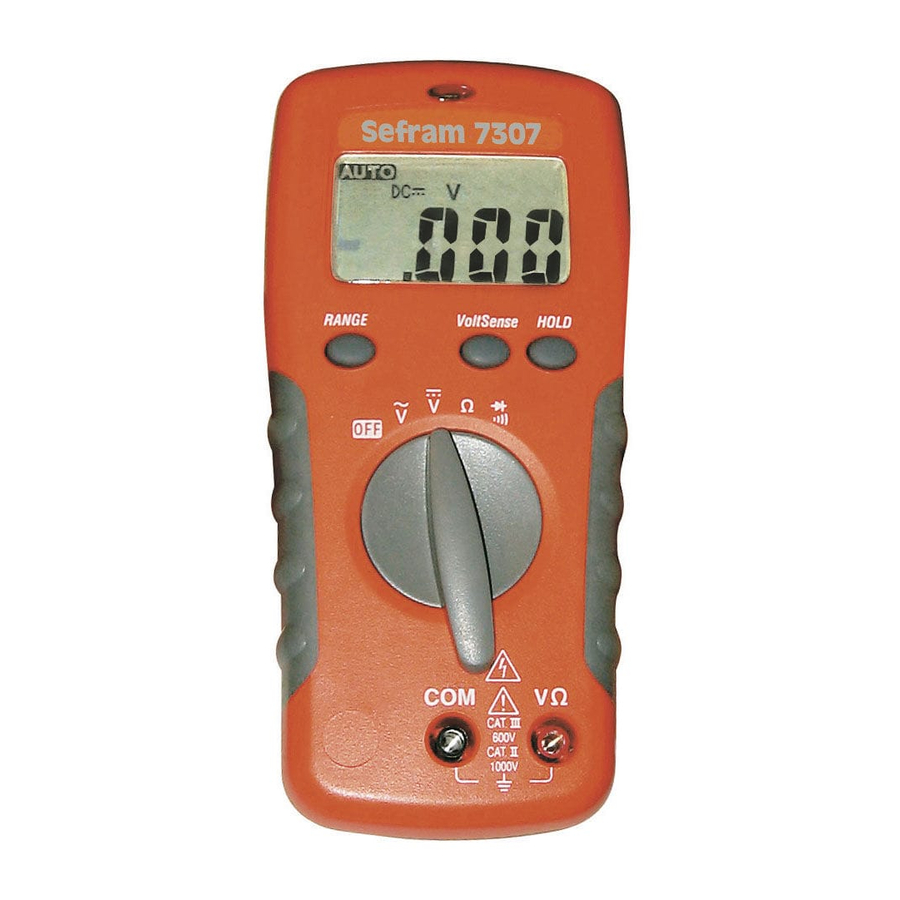

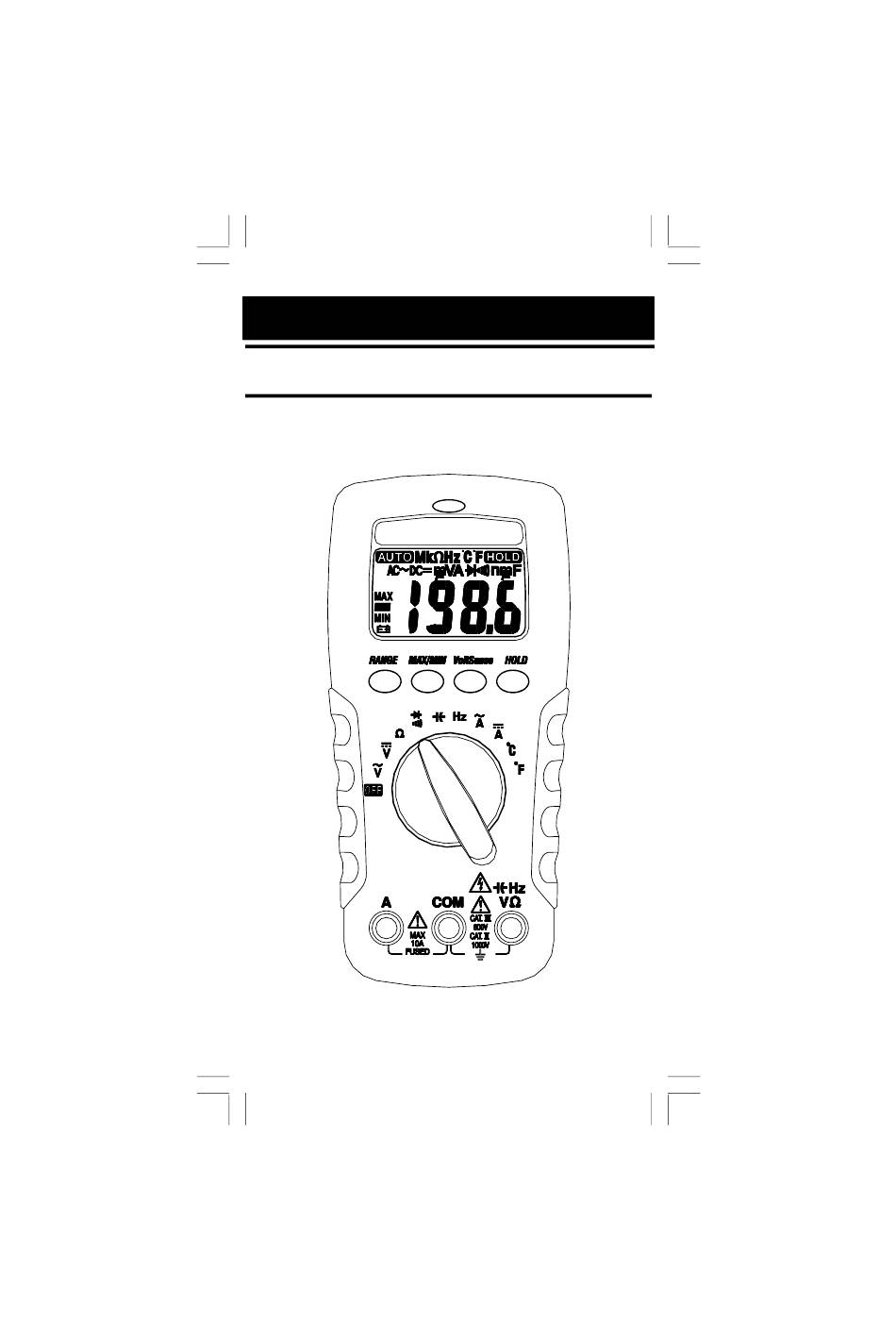

- Page 1 SEFRAM 7307 - 7308 - 7309 Multimètre 2000 points 2000 counts Digital Multimeter Notice d’utilisation User’s Manual M730XM00...
-
Page 2: Prescriptions De Sécurité
Prescriptions de sécurité Afin de garantir la sécurité de l’utilisateur, il est important de lire et respecter les prescriptions énoncées ci-dessous. Le non respect de ces prescriptions peut entraîner des risques de chocs électriques pour l’utilisateur. Les chocs électriques peuvent être mortels. - Ne pas travailler seul sur des tensions élevées - Ne pas utiliser des cordons endommagés (craquelures,…) -
Page 3: Mesures De Tension Ac/Dc Et Fréquence
Mesures de tension AC/DC et fréquence Test de continuité et test diode Bad Diode Black Black Good Diode Black Black... -
Page 4: Mesures De Résistances Et Capacités
Mesures de résistances et capacités Le SEFRAM 7307 ne dispose pas de mesures de capacité Pour améliorer la précision en mesure de capacité, faire une mesure sans composant et soustraire la valeur obtenue à la valeur du Composant. Fonction enregistrement MIN / MAX... - Page 5 Mesure des courants AC/DC (sur 7308 et 7309 seulement) Disconnect Mesure des températures et fréquences (sur 7308 et 7309 seulement)
- Page 6 Fonction HOLD Gammes automatiques et manuelles Arrêt automatique 10 min...
-
Page 7: Pour Inhiber L'arrêt Automatique
Pour inhiber l’arrêt automatique Fonction testeur de tension sans contact 1. La fonction testeur de tension est possible sur n’importe quelle position du commutateur, y compris si l’appareil est arrêté. 2. Les cordons ne sont pas utiles pour cette fonction. 3. -
Page 8: Remplacement Du Fusible (Sauf 7307)
Remplacement du fusible (sauf 7307) Attention: débrancher les cordons de mesure avant ouverture du boitier. Utiliser impérativement le type de fusible spécifié : 10A / 500V HPC Remplacement de la pile La pile doit être remplacée lorsque le symbole apparaît à l’affichage. -
Page 9: Spécifications Générales
Maintenance Aucune maintenance n’est requise sur cet instrument. Il est conseillé de nettoyer périodiquement l’appareil avec un chiffon doux et humide. Ne jamais utiliser de solvant. Spécifications 1.1 - Spécifications générales Afficheur : 2000 points de type LCD. Dépassement de gamme : affichage «OL»... -
Page 10: Spécifications Électriques
DC et 50/60Hz Réjection de mode commun en VDC >100dB en DC et 50/60Hz Réjection de mode série en VDC : >50dB en DC et 50/60Hz (2) Courants AC/DC (sauf 7307) Gamme ∆ V Précision ±(0.5% + 2dgt ) IDC ±(1,5% + 5dgt ) IAC... - Page 11 à 270 ohms environ. Test diode : Tension max en circuit ouvert : 2V Courant max : 1,5mA Précision : ±(1,5% + 5dgt) de 0,4V à 0,8V Protection : 600Veff. (4) Fréquence (sauf 7307) Gamme Précision Sensibilité 2KHz à 200KHz 1,5Vac à 5Vac ±(0.1% + 1 dgt)
- Page 12 (6) Température sur 7309 Gamme Précision -20°C ~ 0°C ±(2% + 4°C ) 1°C ~ 100°C ±(1% + 3°C ) 101°C ~ 500°C ±(2% + 3°C ) 501°C ~ 800°C ±(3% + 2°C ) Protection : 600Veff. (7) Testeur de tension Gamme : 80V à...
-
Page 13: Safety Information
Safety Information Understand and follow operating instructions care- fully. Use the meter only as specified in this man- ual; otherwise, the protection provided by the meter may be impaired. WARNING ․ When using test leads or probes, keep your fingers behind the finger guards. ․... - Page 14 Caution ․ Disconnect the test leads from the test points before changing the position of the function rotary switch. ․ Never connect a source of voltage with the function rotary switch in A /Ω/ position. ․ Do not expose Meter to extremes in tempera- ture or high humidity.
- Page 15 Measuring AC/DC Voltage And Frequency Testing for Continuity and Diode Bad Diode Black Black Good Diode Black Black...
- Page 16 Resistance and Capacitance (Capacitance for 7308/7309 only) Note – To improve the measurement accuracy of small value capacitor, record the reading with the test leads open then substract the residual capacitance of the Meter and leads from measurement. UNKNOWN MEASUREMENT RESIDUAL MIN MAX Record (For 7308/7309 only)
- Page 17 Measuring DC / AC Current (For 7308/7309 only) Disconnect Temperature °C , °F...
- Page 18 Display Hold Manual Ranging and Auto Ranging Auto Power Off (Battery Saver) 10 min...
- Page 19 Disable Auto Power Off Non-Contact Voltage (Volt sense) 1. Volt sense switch will be activated on any function or at OFF status. 2. Test leads are not used for the Volt sense test. 3. Press the Volt sense button. The display goes black, a tone sounds and the red LED lights up to verify the instrument is operational.
-
Page 20: Battery Replacement
Fuse Replacement (For 7308/7309 only) Refer to the following figure to replace fuse : Caution ․ Use only a fuse with the amperage, interrupt, voltage, and speed rating specified. ․ Fuse rating : 10A, 500V Battery Replacement Refer to the following figure to replace the batteries : Caution ․... - Page 21 Specifications General Specifications Display : 2000 counts. Polarity Indication : Automatic, positive implied, negative indicated. Overrange Indication : “OL” or “-OL”. Batteries Life : Alkaline 250 hours Low Batteries Indication : “” is displayed when the batteries voltage drops below operating voltage.
-
Page 22: Electrical Specifications
Electrical Specifications Accuracy is ±(% reading + number of digits) at 23°C ± 5°C < 80%RH. DC / AC Volts Range AC Accuracy 200.0mV * Unspecified ± (1.5%+5dgt) 2.000V * 50Hz ~ 300Hz 20.00V ~ 200.0V * ±(1.5%+5dgt) 50Hz ~ 500Hz * 750V AC / 1000V DC DC Accuracy : ±(0.5% + 2dgt) - Page 23 Overload Protection : A input : 10A (500V) fast blow fuse * AC Conversion Type : Conversion type and additional specification are same as DC/AC Voltage. * * Maximum input current restriction time : 10 minutes. Resistance Voltage Range Accuracy Burden ±(0.7% + 3 dgt) 200.0 ~ 200.0KΩ...
- Page 24 Capacitance (For 7308/7309 only) Overload Range Accuracy Protection 2.000nF ~ 200.0µF 600V rms ±(1.9% + 8 dgt) 2.000mF * * < 10 dgt of reading rolling. Temperature (°C ) (For 7309 only) Overload Temperature Accuracy Protection -20°C ~ 0°C ±(2% + 4°C ) 1°C ~ 100°C ±(1% + 3°C ) 600V rms...
- Page 25 Limited Warranty This thermometer is warranted to the original purchaser against defects in material and workmanship for 1 year from the date of purchase. During this warranty period, manufacturer will, at its option, replace or repair the defective unit, subject to verification of the defect or malfunction.
- Page 27 Compliance was demonstrated in listed laboratory and record in test report number La conformité à été démontrée dans un laboratoire reconnu et enregistrée dans le rapport numéro RC 7307/8/9 SAINT-ETIENNE the : November 15th, 2005 Name/Position : T. TAGLIARINO / Quality Manager...
- Page 28 SEFRAM 32, rue E. Martel F42100 – Saint-Etienne France Tel : 0825.56.50.50 (0,15€TTC/mn) Fax : 04.77.57.23.23 Web : www.sefram.fr E-mail : sales@sefram.fr...
