Messages d'alarme, alarmes de diagnostic, messages d'erreur et alarmes système
5.2 Alarmes
Alarme de diagnostic, à partir de l'octet x+8

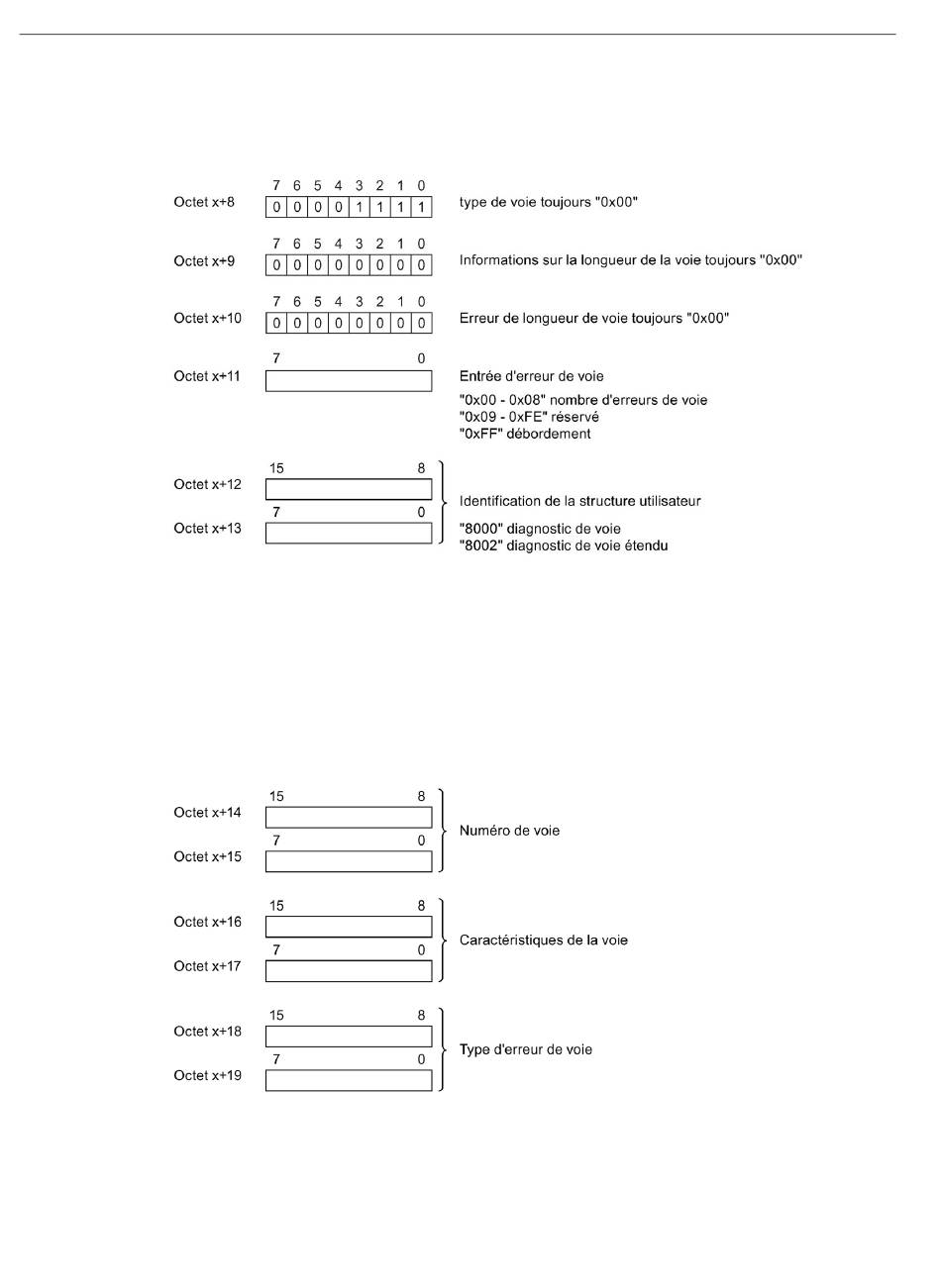

La figure suivante montre la structure de l'alarme de diagnostic à partir de l'octet x+8
Figure 5-6
Alarme de diagnostic des modules, à partir de l'octet x+14
Les entrées d'erreur de voie suivent à partir de l'octet x+14. Une entrée d'erreur de voie a
6 octets de long et peut exister 8 fois de suite à partir de l'octet x+14.
Si vous lisez les entrées d'erreur de voie au moyen d'un SFB ou d'une SFC, 38 diagnostics de
voie sont possibles.
Figure 5-7
32
Structure à partir de l'octet x+8
Structure à partir de l'octet x+14
