ATTENZIONE: Nel caso si volesse utilizzare
il rilevatore magnetico solo con il magnete
interno, su zona Z4 si DEVE ponticellare il
morsetto n°1.
Per i rivelatori WL04MM2 e WL04MB2 si può eseguire una acquisizione analoga. Il canale relativo al contatto magnetico può
essere acquisito su qualsiasi zona. Il canale relativo al rivelatore esterno RF45 può essere acquisito solo sulle zone Z1, Z2 e Z3.
ATTENZIONE: Nel caso si stiano acquisendo sensori di diverse tipologie in una stessa zona, l'allarme incendio generato dal
sensore WL04RF sarà visto in centrale come un allarme generale. Pertanto si consiglia di acquisire i sensori di fumo WL04RF
in una unica zona.
Procedura di acquisizione:
1. L'interfaccia si trova nella modalità di funzionamento NORMALE con il led verde (Fig.1 punto 1) acceso;
2. Accedere alla modalità acquisizione premendo per 3 secondi il tasto LEARN (Fig.1 punto 7), il led (Fig.1 punto 1) si ac-
cenderà di rosso mentre il led Z1 (Fig.1 punto 2) di arancione;
3. Premendo il tasto LEARN spostarsi nella zona (Z1, Z2, Z3, Z4, Snd) in cui si si vuol far riconoscere il dispositivo. L'indi-
catore della zona corrispondente si accenderà in arancione; (ATTENZIONE: Le sirene wireless e i combinatori telefonici
devono essere acquisiti nella zona denominata "Snd")
4. Seguire la procedura di acquisizione dei vari tipi di dispositivi wireless;
5. L'interfaccia conferma l'avvenuta acquisizione con una serie di 5 BEEP;
6. Premere il tasto RESET una volta per abilitare o disabilitare l'evento tamper della zona selezionata:
7. Continuare con la registrazione dei dispositivi nella stessa zona oppure spostarsi nella successiva premendo il pulsante LEARN;
8. Per uscire dalla modalità di acquisizione premere il pulsante LEARN fino a entrare nella modalità NORMALE (tutti i led
sono accesi verdi).
Modalità di funzionamento:
attraverso il tasto LEARN si può accedere a 3 diverse modalità di funzionamento.
Modalità
NORMALE I led indicano lo stato delle zone;
TROUBLE I led indicano possibili problematiche nel sistema (divise per zone);
LEARN Acquisizione dei dispositivi nel sistema e abilitazione/disabilitazione del segnale TAMPER dei dispositivi.
Funzionalità dei tasti di programmazione:
I tasti LEARN e RESET vengono utilizzati in fase di programmazione dell'interfaccia MOD-WL04 e hanno diverse funzionalità
a seconda della modalità di utilizzo:
Tasto Modalità
LEARN
NORMALE
TROUBLE
LEARN

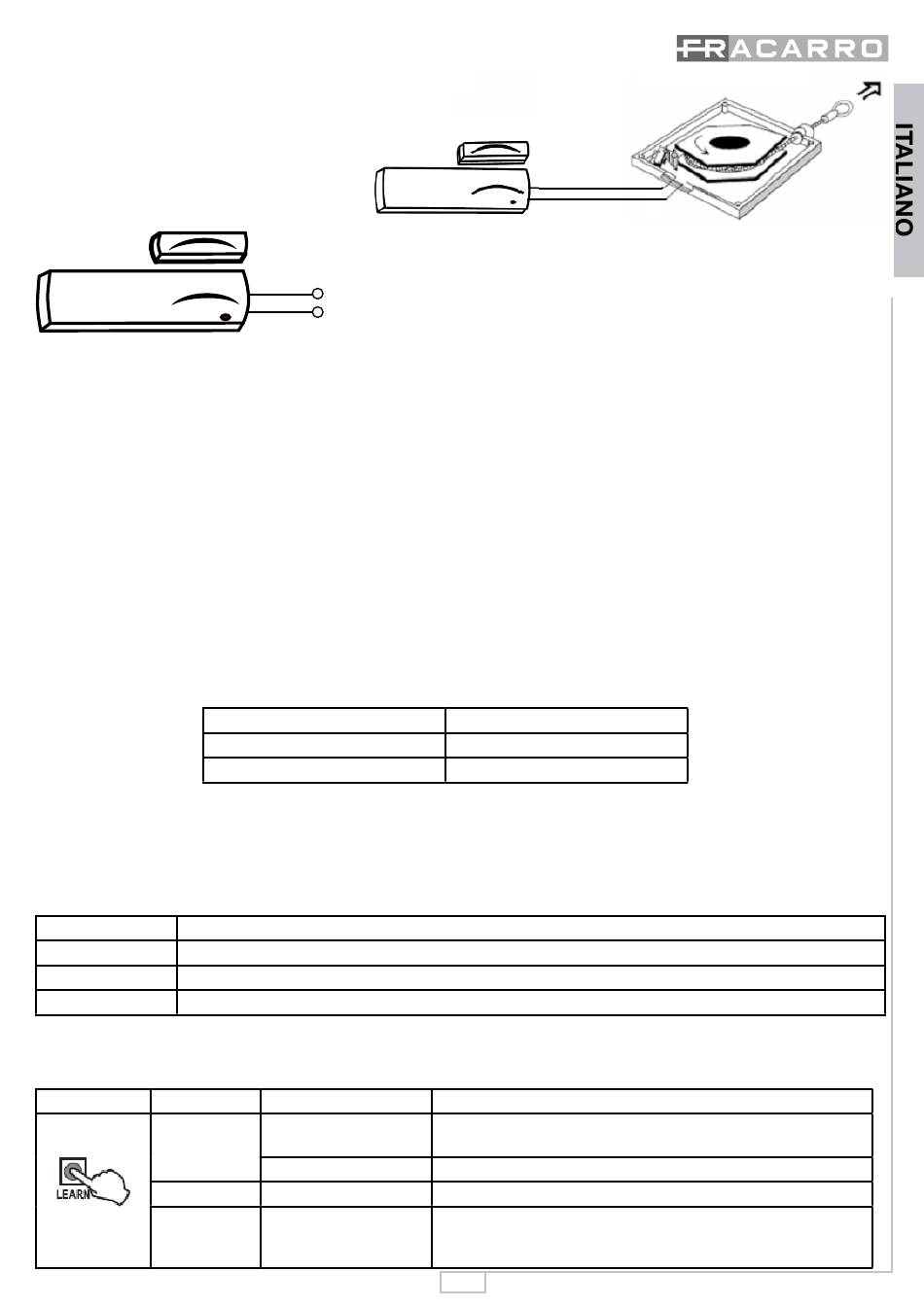

Collegare i cavi
in un contatto
NC
Connect the cables
by a Normally Closed
connection
Connecter les câbles
Colore led zona Z..
par une connexion
Normalement Fermée
Verde
Arancione
Operazioni
Premuto una volta
Premuto per 3 secondi Passa in modalità LEARN per l'acquisizione dei dispositivi;
Premuto una volta
Premuto una volta
Esempio di acquisizione:
Z1: Rivelatori infrarosso WL04IR
Z2: Telecomando WL04TC
Z3: Rivelatori magnetici WL04MB + RF45
Z4: Rivelatori magnetici WL04MB + Contatto magnetico
filare
Funzione
Protezione tamper disabilitata
Protezione tamper abilitata
Funzione
Passa in modalità
TROUBLE per mostrare i problemi del sistema;
Passa in modalità NORMALE;
Passa alla zona successiva Z1, Z2, Z3, Z4, Snd attivando un
BEEP. Terminate le zone, un ulteriore pressione riporta il siste-
ma in modalità normale;
5
Funzione
