4.2 APPEL AUTOMATIQUE
L'appui sur un bouton poussoir déclenche le cycle d'appel vers quatre numéros
TLI1K
préenregistrés (destinés à des appels intérieurs ou extérieurs si la platine est
derrière un PABX).
Le portier émet le message 1 'Veuillez patienter s'il vous plaît, nous traitons votre
120614
appel' après l'appui du bouton et l'acheminement de l'appel (prise de ligne,
numérotation et tonalités) est alors audible sur le haut-parleur. La led 'Appel' est
allumée.

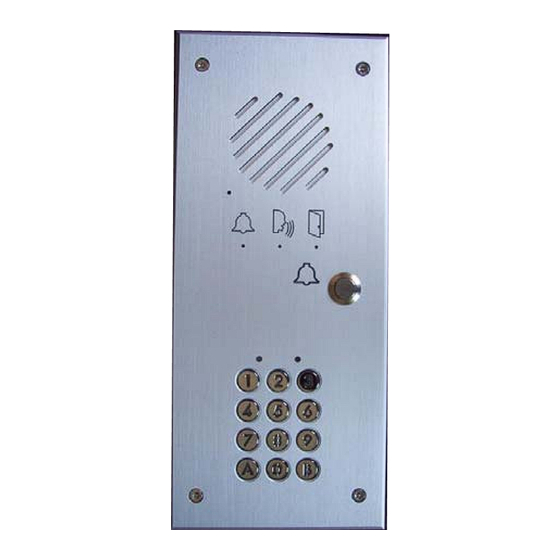

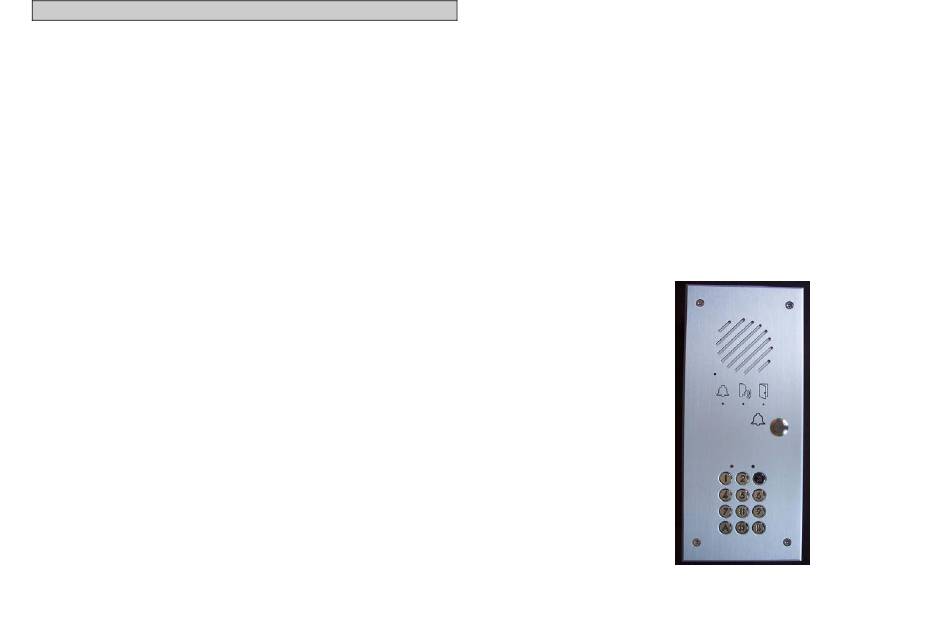

PLATINE TELEPHONIQUE
Remarque : lorsque la procédure d'appel est engagée, un nouvel appui sur le
bouton poussoir provoque l'arrêt de la communication (voir chapitre 3 pour
inhiber cet arrêt).
MANUEL D'INSTALLATION
ET DE PROGRAMMATION
Si le poste appelé répond, la platine passe en communication (écoute et
intervention). Le poste appelé est informé du passage en communication par la
réception du message 7 (Appel portier). La led 'Appel' s'éteint, la led
'Communication' s'allume. Le message 8 (En communication) est émis sur le HP
de la platine.
La communication est rompue dès détection du raccroché du poste appelé ou par
un nouvel appui sur le bouton ayant lancé l'appel. La led 'Communication'
s'éteint.
Le poste appelé peut activer la télécommande en composant son code par sur
numérotation MF. Trois bips courts signalent un code correct et deux bips longs
signalent un code erroné.
Durant la durée d'activation de la télécommande, la led 'Relais' est allumée.
Si le poste appelé est occupé ou ne répond pas avant la temporisation
programmée, la platine passe à l'état repos. La led 'Appel' s'éteint.
Distribué par AIPHONE
FR410AIP - V1.8 – 08.09.10
-24-
