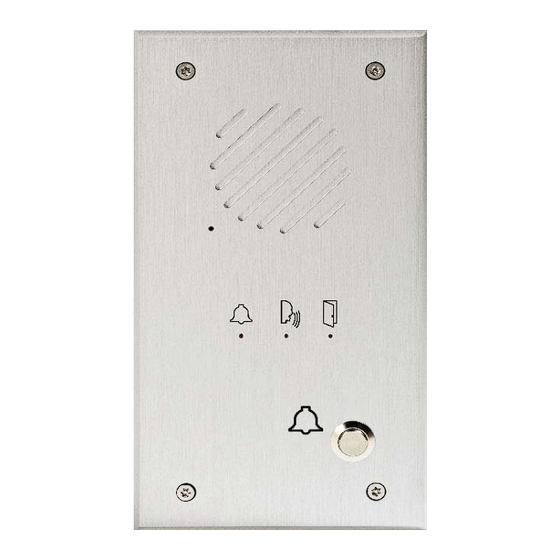

- Page 1 TLI1 / TLI2 120600 / 120611 PLATINE TELEPHONIQUE MANUEL D'INSTALLATION ET DE PROGRAMMATION AIPHONE FR411AIP - 21.01.10 – Edition notice V1.7...
-
Page 2: Table Des Matières
3.3.5 Programmation du code secret 3.3.6 Type de passage en communication 3.4 Table des paramètres par défaut et des paramètres de l’installation 4 – EXPLOITATION 4.1 Appel de la platine par un poste 4.2 Appel automatique AIPHONE 21.01.10 – V1.7... -
Page 3: Presentation
Le dispositif est alimenté à partir d’un bloc 220V/12VDC. Il dispose d’une télécommande (ouverture de gâche, caméra ...). TLI1 offre les possibilités suivantes : - suite à appui sur le bouton poussoir, il appelle un poste prédéterminé. Si celui-ci ne répond pas, la ligne repasse au repos, - suite à... -
Page 4: Installation Et Raccordements
2 - INSTALLATION ET RACCORDEMENT Raccordements carte TLI1: - deux bornes pour la ligne téléphonique (X4), - trois bornes (bornier X2 points 1-2-3) pour la télécommande (boucle sèche normalement ouverte (NO) ou fermée (NF)). Elle accepte 24 Volts DC maxi et son pouvoir de coupure est de 2A sous 12VDC et 1A sous 24VDC. -
Page 5: Télécommande
Haut Parleur Ligne téléphonique Connectique pour carte Sortie vidéo option synthèse vocale Détecteur boucle sèche (passage jour/nuit) ou bouton de sortie Télécommande BP 2 Boutons poussoirs BP 1 Alimentation TBTS 12V DC AIPHONE 21.01.10 – V1.7... -
Page 6: Programmation
5 « Code erroné ». La platine attend alors la composition d'un nouveau registre. AIPHONE 21.01.10 – V1.7... - Page 7 Synoptique d’entrée en programmation : Accès à la programmation Code = Programmation des *2000# ? paramètres généraux Code = Programmation du bouton 1 *2001# ? Code = Programmation du bouton 2 *2002# ? Repos AIPHONE 21.01.10 – V1.7...
-
Page 8: Programmation Des Paramètres Généraux
Activation de la caméra sur activité portier 0 --> non, 1 --> oui Arrêt de la communication : 0 -> pas d'arrêt après la commande de gâche 1 -> arrêt après fin de tempo télécommande Page suivante AIPHONE 21.01.10 – V1.7... - Page 9 (de 001 à 255s) Nouveau code secret (4 chiffres) Mesure automatique des tonalités Temporisation de validation d'une tonalité de raccroché continue ou absente Pause automatique avant numérotation, de 1 à 6 secondes Programmation des tonalités Repos AIPHONE 21.01.10 – V1.7...
-
Page 10: Volume Haut-Parleur
à 9 minutes. Dans les deux cas, la détection de la tonalité de raccroché du correspondant met fin à la communication. entrer le REGISTRE 26, après réception d'un bip long, entrer votre choix : 0 pour illimitée, 1 à 9 pour 1 à 9 minutes de conversation. ♦ Valeur par défaut : 1. AIPHONE 21.01.10 – V1.7... -
Page 11: Mode De Fonctionnement
entrer le REGISTRE 36, après réception d'un bip long, entrer votre choix : 0 pour désactiver la tonalité de 2100Hz de réponse automatique. 1 pour activer la tonalité de 2100Hz. ♦ Valeur par défaut : 0. AIPHONE 21.01.10 – V1.7... -
Page 12: Gain En Communication
Une fois cette dernière mesure terminée, la platine émet 3 bips courts et passe à l'état repos. Si la platine émet 2 bips longs, cela signifie qu'elle ne peut mesurer les tonalités, il faut alors les programmer manuellement. AIPHONE 21.01.10 – V1.7... -
Page 13: Temporisation De Validation D'une Tonalité De Raccroché Continue Ou Absente
La pause automatique peut aussi intervenir à l’intérieur d’un numéro (attente après le préfixe de prise de ligne d’un PABX). entrer le REGISTRE 98, après réception d'un bip long, entrer votre choix : 1 à 6 pour 1 à 6 secondes. ♦ Valeur par défaut : 3. AIPHONE 21.01.10 – V1.7... -
Page 14: Tonalités De Retour D'appel Et D'occupations
3s +/-200ms 2800/3200 280/320 315/385 Signal de l’occupé 200ms +/-50ms 150/250 015/025 045/055 Silence de l’occupé 400ms +/-50ms 350/450 035/045 045/055 Signal de raccroché 500ms -200ms+50ms 300/550 030/055 045/055 Silence de raccroché 500ms -200ms+50ms 300/550 030/055 045/055 AIPHONE 21.01.10 – V1.7... -
Page 15: Messages De Synthèse Vocale
- 0 pour une numérotation immédiate, - 1 pour une numérotation après une temporisation de 0,5s, - 2 pour une numérotation après une temporisation de 1s, - 3 pour une numérotation après une temporisation de 1,5s, AIPHONE 21.01.10 – V1.7... -
Page 16: Programmation Des Paramètres Du Bouton
1 -> le bouton peut arrêter ses appels Nouveau code secret (4 chiffres) Reconnaissance du décroché du poste appelé : 0 -> par détection de tonalité 1 -> par détection d'un code MF quelconque 2 -> passage en communication immédiat Repos AIPHONE 21.01.10 – V1.7... -
Page 17: Inhibition/Réactivation Du Bouton D'appel
-> 1 bip long -> entrer 0*0141410822# -> 1 bip long -> entrer 60 -> 3 bips courts Pour effacer un numéro, presser directement la touche # après le bip long qui suit la composition du numéro du bouton. AIPHONE 21.01.10 – V1.7... -
Page 18: Condition D'arrêt De L'appel
après réception d'un bip long, entrer votre choix : - 0 pour détecter le décroché par la tonalité, - 1 pour détecter le décroché par attente d’un chiffre MF quelconque, - 2 pour passer en communication immédiate. ♦ Valeur par défaut : 0. AIPHONE 21.01.10 – V1.7... -
Page 19: Table Des Paramètres Par Défaut Et Des Paramètres De L'installation
Par poste MF Signal de réponse automatique Activé Volume haut-parleur 08 (médium) Code secret des paramètres du bouton 2001 d’appel 1 Code secret des paramètres du bouton 2002 d’appel 2 Adresse : Tél : Numéro de série AIPHONE 21.01.10 – V1.7... -
Page 20: Exploitation
Durant la durée d’activation de la télécommande, la led ‘Relais’ est allumée. Si le poste appelé est occupé ou ne répond pas avant la temporisation programmée, la platine passe à l’état repos. La led ‘Appel’ s’éteint. Distribué par AIPHONE AIPHONE 21.01.10 – V1.7...
